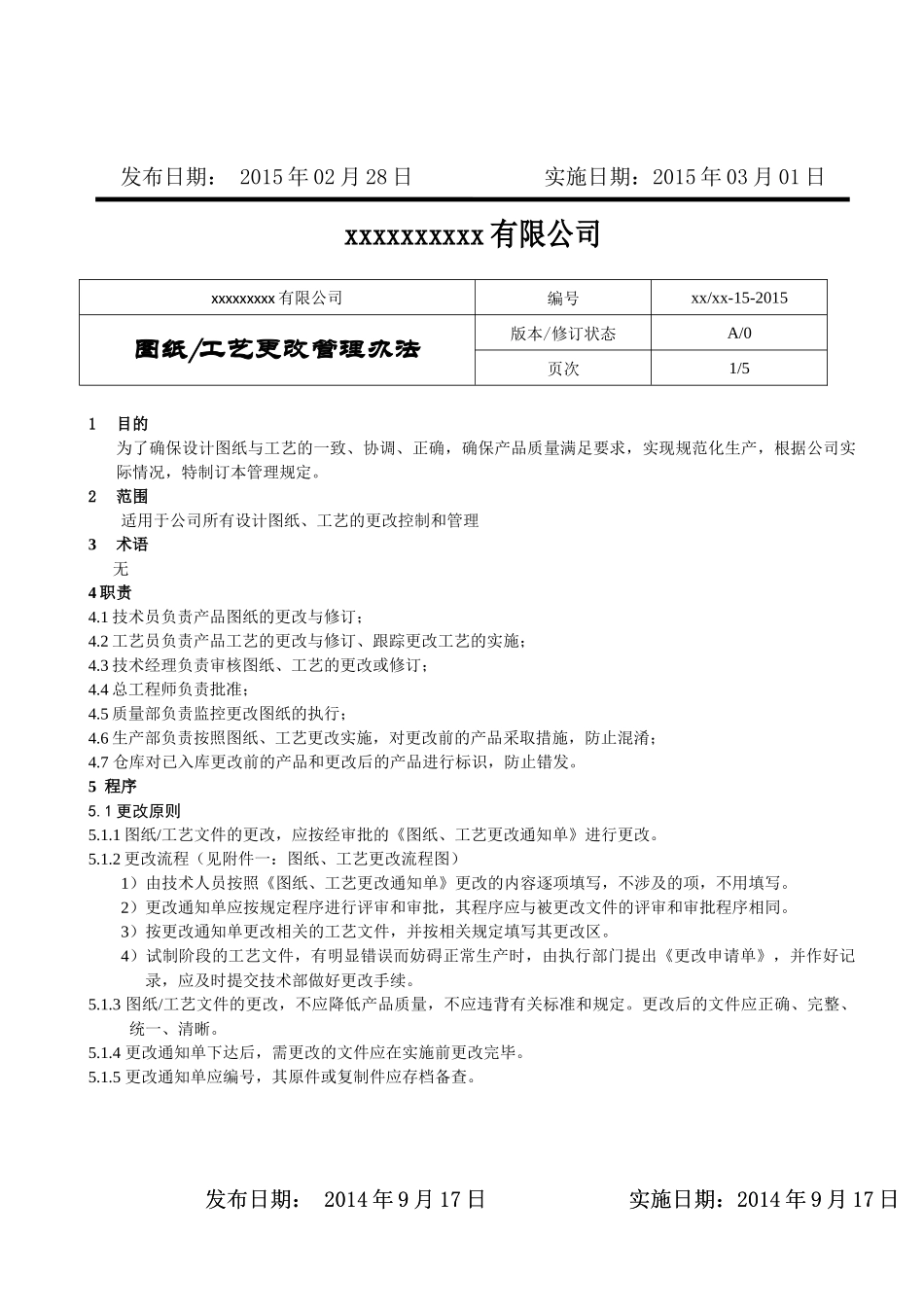

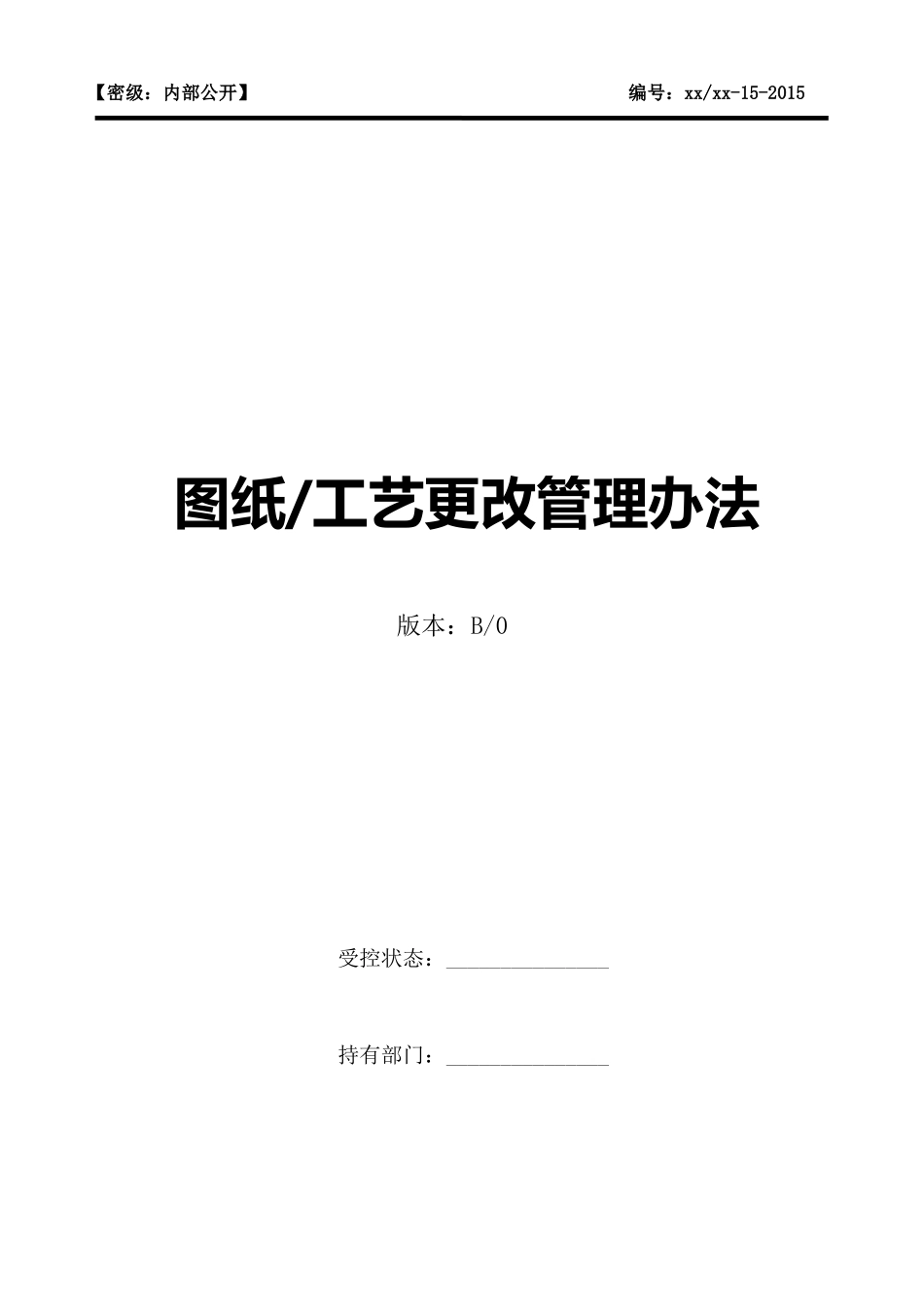

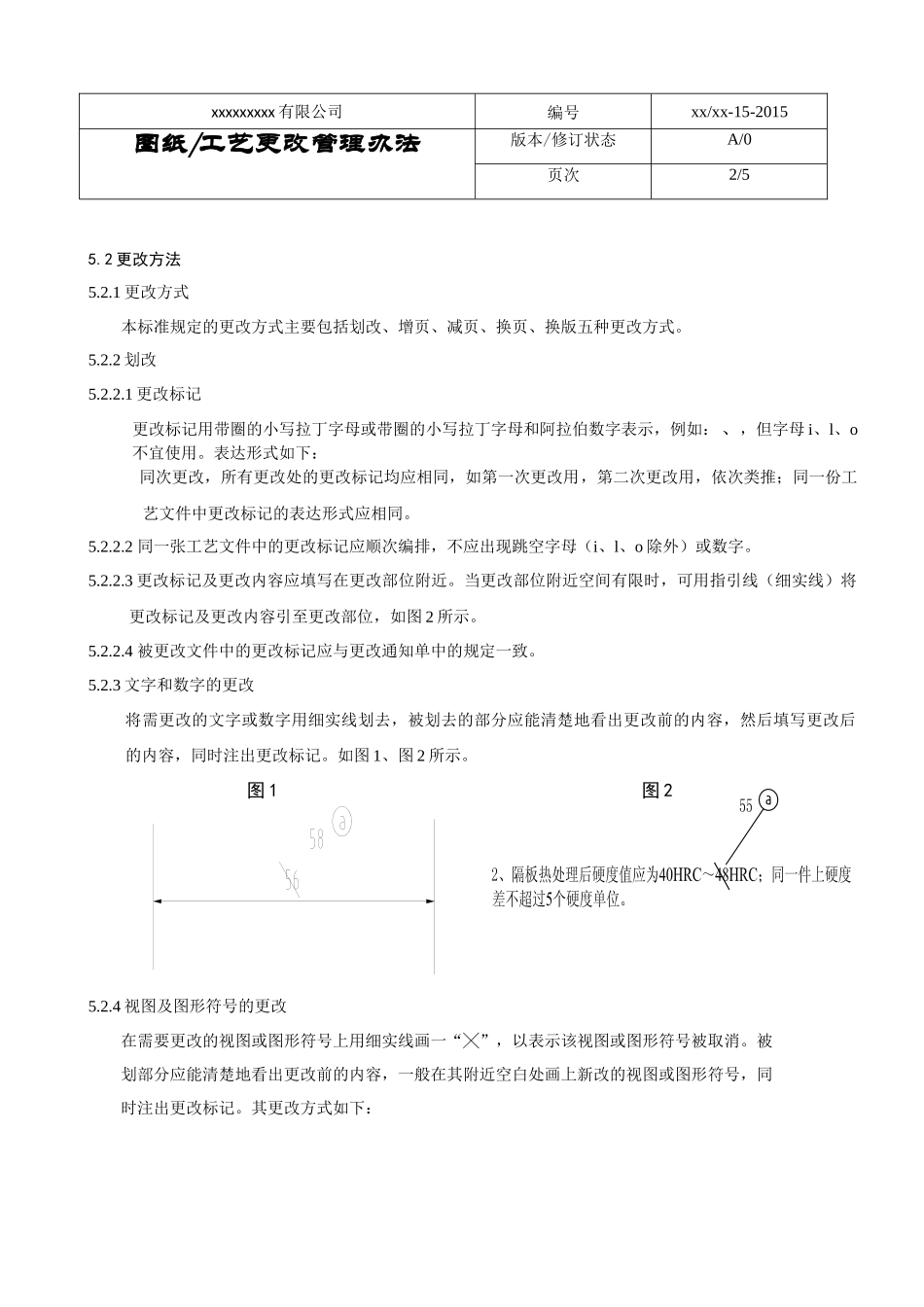

【密级：内部公开】编号：xx/xx-15-2015图纸/工艺更改管理办法版本：B/0受控状态：_______________持有部门：_______________发布日期：2015年02月28日实施日期：2015年03月01日xxxxxxxxxx有限公司1目的为了确保设计图纸与工艺的一致、协调、正确，确保产品质量满足要求，实现规范化生产，根据公司实际情况，特制订本管理规定。2范围适用于公司所有设计图纸、工艺的更改控制和管理3术语无4职责4.1技术员负责产品图纸的更改与修订；4.2工艺员负责产品工艺的更改与修订、跟踪更改工艺的实施；4.3技术经理负责审核图纸、工艺的更改或修订；4.4总工程师负责批准；4.5质量部负责监控更改图纸的执行；4.6生产部负责按照图纸、工艺更改实施，对更改前的产品采取措施，防止混淆；4.7仓库对已入库更改前的产品和更改后的产品进行标识，防止错发。5程序5.1更改原则5.1.1图纸/工艺文件的更改，应按经审批的《图纸、工艺更改通知单》进行更改。5.1.2更改流程（见附件一：图纸、工艺更改流程图）1）由技术人员按照《图纸、工艺更改通知单》更改的内容逐项填写，不涉及的项，不用填写。2）更改通知单应按规定程序进行评审和审批，其程序应与被更改文件的评审和审批程序相同。3）按更改通知单更改相关的工艺文件，并按相关规定填写其更改区。4）试制阶段的工艺文件，有明显错误而妨碍正常生产时，由执行部门提出《更改申请单》，并作好记录，应及时提交技术部做好更改手续。5.1.3图纸/工艺文件的更改，不应降低产品质量，不应违背有关标准和规定。更改后的文件应正确、完整、统一、清晰。5.1.4更改通知单下达后，需更改的文件应在实施前更改完毕。5.1.5更改通知单应编号，其原件或复制件应存档备查。发布日期：2014年9月17日实施日期：2014年9月17日发布日期：2014年9月17日实施日期：2014年9月17日xxxxxxxxx有限公司编号xx/xx-15-2015图纸/工艺更改管理办法版本/修订状态A/0页次1/55.2更改方法5.2.1更改方式本标准规定的更改方式主要包括划改、增页、减页、换页、换版五种更改方式。5.2.2划改5.2.2.1更改标记更改标记用带圈的小写拉丁字母或带圈的小写拉丁字母和阿拉伯数字表示，例如：、，但字母i、l、o不宜使用。表达形式如下：同次更改，所有更改处的更改标记均应相同，如第一次更改用，第二次更改用，依次类推；同一份工艺文件中更改标记的表达形式应相同。5.2.2.2同一张工艺文件中的更改标记应顺次编排，不应出现跳空字母（i、l、o除外）或数字。5.2.2.3更改标记及更改内容应填写在更改部位附近。当更改部位附近空间有限时，可用指引线（细实线）将更改标记及更改内容引至更改部位，如图2所示。5.2.2.4被更改文件中的更改标记应与更改通知单中的规定一致。5.2.3文字和数字的更改将需更改的文字或数字用细实线划去，被划去的部分应能清楚地看出更改前的内容，然后填写更改后的内容，同时注出更改标记。如图1、图2所示。图1图25.2.4视图及图形符号的更改在需要更改的视图或图形符号上用细实线画一“╳”，以表示该视图或图形符号被取消。被划部分应能清楚地看出更改前的内容，一般在其附近空白处画上新改的视图或图形符号，同时注出更改标记。其更改方式如下：xxxxxxxxx有限公司编号xx/xx-15-2015图纸/工艺更改管理办法版本/修订状态A/0页次2/5a）简单更改：图样进行简单更改时，可直接在视图上更改。如图3所示一轴类零件的移出剖视图被取消，图4所示一板类零件图形及尺寸的更改。图35.2.5填写更改区在被更改文件的更改区内填写本次更改所用的更改标记、更改处数、更改次数、日期和更改人签字。5.3增页、减页5.3.1基本要求工艺文件增页、减页时，原工艺文件编号保持不变。在不影响使用的前提下，可只更改首页的总页数，其它各页的总页数不变。5.3.2增页的更改5.3.2.1在工艺、图纸封面上填写增加的件号，确保封面与增加件号一致5.3.2.2更改通知单的更改内容栏内填写“增加xxx件号”字样。5.3.3减页的更改5.3.3.1在工艺、图纸封面上用细实线划掉所要删减的件号，确保封面与删减件号一致5.3.3.2更改通知单的更改内容栏内填写“取消xxx件号”字样。5.3.3.3被减页可从整份文件中抽出另存。也可保留...
