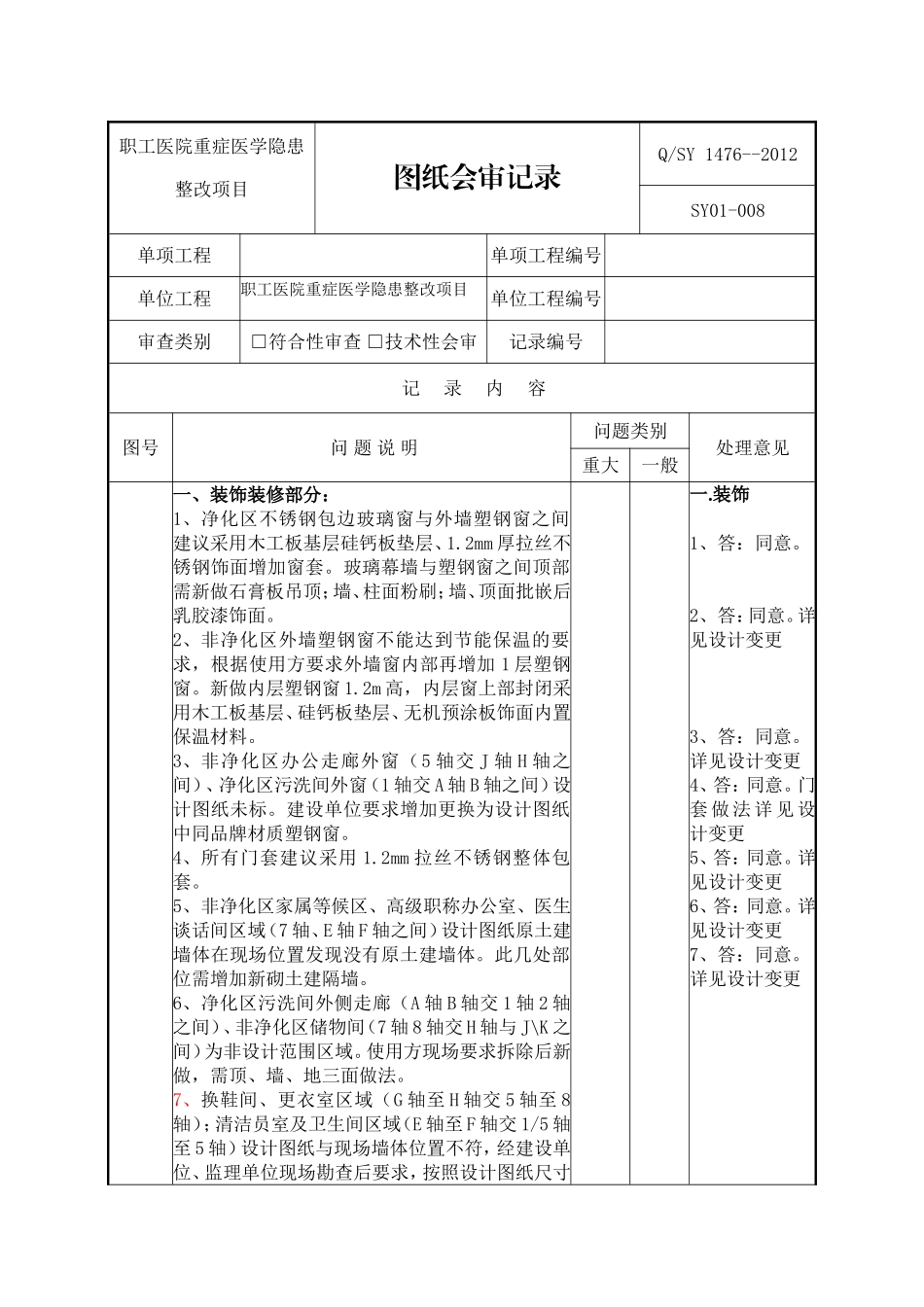

职工医院重症医学隐患整改项目图纸会审记录Q/SY1476--2012SY01-008单项工程单项工程编号单位工程职工医院重症医学隐患整改项目单位工程编号审查类别□符合性审查□技术性会审记录编号记录内容图号问题说明问题类别处理意见重大一般一、装饰装修部分：1、净化区不锈钢包边玻璃窗与外墙塑钢窗之间建议采用木工板基层硅钙板垫层、1.2mm厚拉丝不锈钢饰面增加窗套。玻璃幕墙与塑钢窗之间顶部需新做石膏板吊顶；墙、柱面粉刷；墙、顶面批嵌后乳胶漆饰面。2、非净化区外墙塑钢窗不能达到节能保温的要求，根据使用方要求外墙窗内部再增加1层塑钢窗。新做内层塑钢窗1.2m高，内层窗上部封闭采用木工板基层、硅钙板垫层、无机预涂板饰面内置保温材料。3、非净化区办公走廊外窗（5轴交J轴H轴之间）、净化区污洗间外窗（1轴交A轴B轴之间）设计图纸未标。建设单位要求增加更换为设计图纸中同品牌材质塑钢窗。4、所有门套建议采用1.2mm拉丝不锈钢整体包套。5、非净化区家属等候区、高级职称办公室、医生谈话间区域（7轴、E轴F轴之间）设计图纸原土建墙体在现场位置发现没有原土建墙体。此几处部位需增加新砌土建隔墙。6、净化区污洗间外侧走廊（A轴B轴交1轴2轴之间）、非净化区储物间（7轴8轴交H轴与J\K之间）为非设计范围区域。使用方现场要求拆除后新做，需顶、墙、地三面做法。7、换鞋间、更衣室区域（G轴至H轴交5轴至8轴）；清洁员室及卫生间区域（E轴至F轴交1/5轴至5轴）设计图纸与现场墙体位置不符，经建设单位、监理单位现场勘查后要求，按照设计图纸尺寸一.装饰1、答：同意。2、答：同意。详见设计变更3、答：同意。详见设计变更4、答：同意。门套做法详见设计变更5、答：同意。详见设计变更6、答：同意。详见设计变更7、答：同意。详见设计变更拆除原墙体，新砌土建隔墙。此部分在招标文件及合同文件拆除包干项目之外，属于增加拆除及恢复项目。8、非净化区护士值班室卫生间及所有管道井隔墙墙体多处开裂、且轻质隔墙板防水性能差。经建设单位、监理单位现场勘查后要求拆除，重新砌筑隔墙。此部分在招标文件及合同文件拆除包干项目之外，属于增加拆除及恢复项目。9、非净化区换鞋间、更衣室及缓冲间使用方要求与清洁走廊一致，墙面采用无机预涂板饰面、地面采用橡胶地板。10、ICU拆除后发现不能满足ICU科室使用要求。经建设方、监理方、使用方现场勘查后要求增加凿除净化区原厚度250mm混凝土地面后下挖350mm。恢复地面采用C20商品混凝土浇筑250mm厚以达到科室使用要求。净化区值班室卫生间（1/c轴D轴交1轴2轴）、污洗间、卫生间原保留墙体相应拆除、并增加新砌土建隔墙。此部分在招标文件及合同文件拆除包干项目之外，属于增加拆除及恢复项目。11、非净化区原病房卫生间拆除后，地砖地面低与室内地面20mm，必须增加凿除地面瓷砖及垫层后浇筑C20商品混凝土（80mm高）与室内地面平整才能做自流平铺贴橡胶地板。此部分在招标文件及合同文件拆除包干项目之外，属于增加拆除及恢复项目。12、经建设方、监理方、使用方现场勘查后确定走廊部分墙体不拆除（净化区不拆除墙体12.65m、非净化区不拆除墙体19.67m；高度3.05m）；不拆除墙体因原有门洞口位置与设计图纸不符，需砌封原门洞口、并新开门洞并增加过梁及抹灰。此部分在招标文件及合同文件拆除包干项目之外，属于增加拆除及恢复项目。13、使用方要求净化区配药室、耗材室；非净化区污洗室、气管镜清洗室开启门全部改为移门。14.室外彩钢板房基础的具体做法。15.设备间的具体做法。16.ICU所有门洞洞口及隔断窗、内层塑钢窗窗洞洞口框架部位需增加钢结构框架以增加强度。17.屋面水冷机组基础需增加钢结构基层架架设与主体梁体部位，以保证屋面承载。18.建议封堵吊顶内的墙体管洞及砂浆粉刷非净8、答：同意。新建墙体做法详见设计变更9、答：同意，详见设计变更10、答：同意。详见设计变更11、答：同意12、答：同意13、答：同意。详见设计变更14、剔除此项15、答：详见设计变更单：16、答：详见设计变更17、答：同意。详见设计变更18、答：同意化区吊顶内部分未粉刷墙体。二、暖通部分：1、ICU拆除后发现现场层高仅3.7m，与设计图纸的设计说明...
