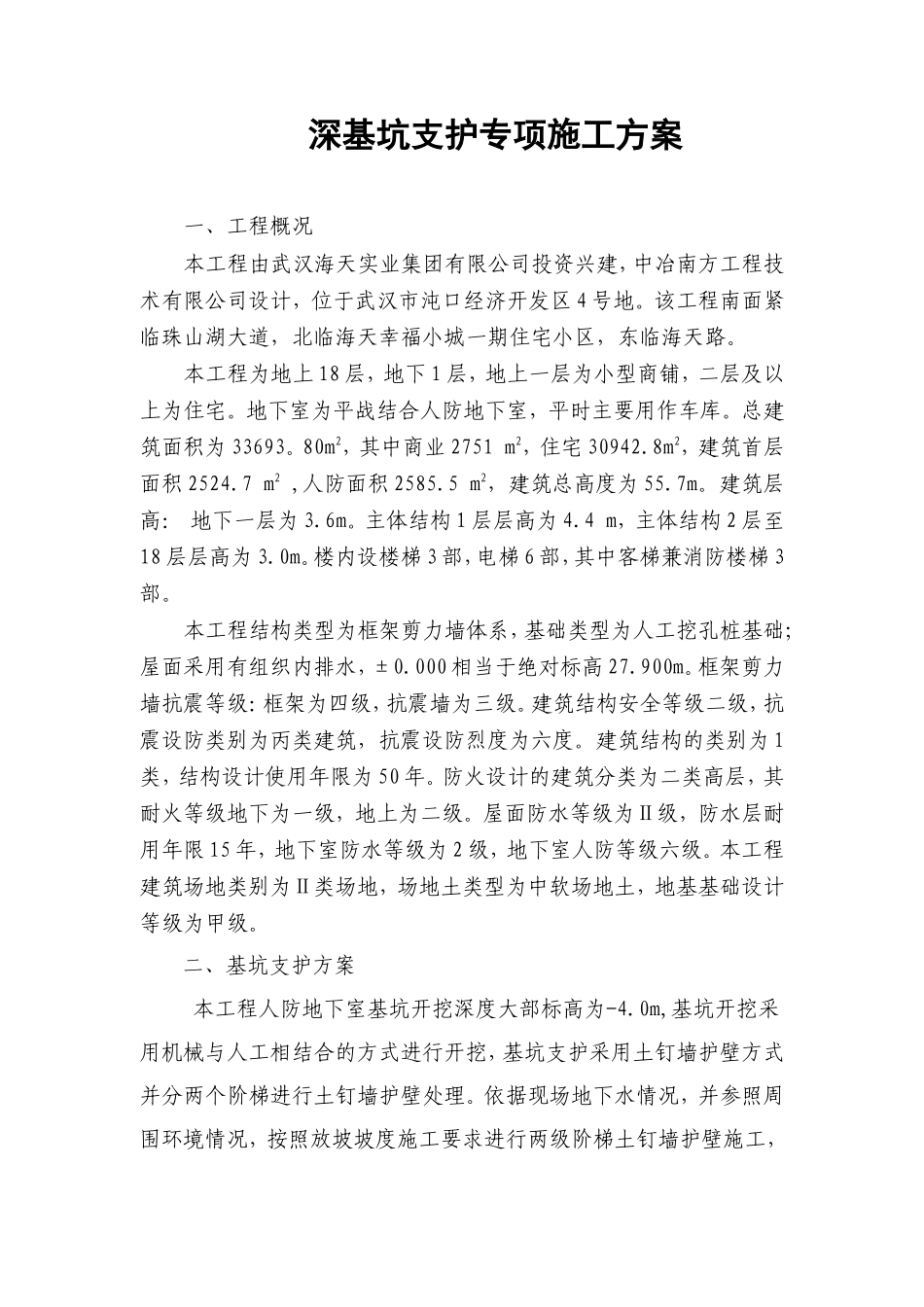

深基坑支护专项施工方案一、工程概况本工程由武汉海天实业集团有限公司投资兴建，中冶南方工程技术有限公司设计，位于武汉市沌口经济开发区4号地。该工程南面紧临珠山湖大道，北临海天幸福小城一期住宅小区，东临海天路。本工程为地上18层，地下1层，地上一层为小型商铺，二层及以上为住宅。地下室为平战结合人防地下室，平时主要用作车库。总建筑面积为33693。80m2，其中商业2751m2，住宅30942.8m2，建筑首层面积2524.7m2,人防面积2585.5m2，建筑总高度为55.7m。建筑层高：地下一层为3.6m。主体结构1层层高为4.4m，主体结构2层至18层层高为3.0m。楼内设楼梯3部，电梯6部，其中客梯兼消防楼梯3部。本工程结构类型为框架剪力墙体系，基础类型为人工挖孔桩基础；屋面采用有组织内排水，±0.000相当于绝对标高27.900m。框架剪力墙抗震等级：框架为四级，抗震墙为三级。建筑结构安全等级二级，抗震设防类别为丙类建筑，抗震设防烈度为六度。建筑结构的类别为1类，结构设计使用年限为50年。防火设计的建筑分类为二类高层，其耐火等级地下为一级，地上为二级。屋面防水等级为Ⅱ级，防水层耐用年限15年，地下室防水等级为2级，地下室人防等级六级。本工程建筑场地类别为Ⅱ类场地，场地土类型为中软场地土，地基基础设计等级为甲级。二、基坑支护方案本工程人防地下室基坑开挖深度大部标高为-4.0m,基坑开挖采用机械与人工相结合的方式进行开挖，基坑支护采用土钉墙护壁方式并分两个阶梯进行土钉墙护壁处理。依据现场地下水情况，并参照周围环境情况，按照放坡坡度施工要求进行两级阶梯土钉墙护壁施工，两级阶梯放坡开挖宽度以及施工要综合考虑坡度、周围环境情况以及两级阶梯宽度根据设计要求进行护壁施工。1、土层自然放坡施工依据现场地下水情况，并参照周围环境情况，按照放坡坡度施工要求进行施工。放坡开挖宽度要综合考虑坡度、周围环境情况以及后面土钉墙施工要求进行施工。2、土钉墙施工土钉墙支护随基坑逐层开挖，逐层进行支护，直至坑底，施工时在基坑开挖坡面，用人工成孔或机械成孔，孔内放锚杆并注入水泥浆在坡面安装钢筋网，喷射强度等级为C25的混凝土，使土体、土钉锚杆及喷射混凝土面层结合，为深基坑土钉支护。其技术原理是利用岩土介质的自承能力，借助土钉与周围土体的摩擦力和粘聚力，将不稳定土体和深部稳定土层连在一起形成稳定的组合体，土钉端与钢筋网相互连接，之后喷射混凝土，土钉与土体形成复合体，提高了边坡整体稳定和承受坡顶超载能力，增强土体破坏延性，改变边坡突然坍方性质。有利于安全施工，由于该技术具有施工简便、灵活机动、适用性强、隔水防渗等优点，近年来我国的应用日益广泛，在《建筑基础工程技术政策（1996～2010）》中，被列为积极开发的支护技术。三、施工组织健全施工组织机构是保证施工质量和进度的关键，工程实行项目管理，管理人员应履行各自职责。加强组织管理，根据工程需要实行例会制。施工班组由具有丰富施工经验的劳务队组成，劳动力合理调整，确保各阶段施工人员及时到位。1、作业层施工人员组成情况见附表1。施工人员组成情况表（附表1）序号工序工种备注1边坡修整力工2成孔专业3安装土钉锚杆专业4安装钢筋网片钢筋工5注浆专业6喷射混凝土专业7钢筋焊接电焊工8辅助施工机械工2、主要施工机械设备序号名称单位备注1空气压缩机台17m3/m2混凝土喷射机台3.5m3/h3砂浆搅拌机台4注浆机台5锚杆钻孔台6切割机台7电焊机台8输料管米9铲把10铁锹把11风管米3、工艺流程及施工方法从保证工程质量的重要性来看土钉墙施工是关键环节，其特点表现为作业时间长，施工难度大，受土体影响大。施工应根据土方开挖情况、降水情况进行。开挖一步，支护一步，直至基坑底。施工前设置位移观测点，施工期间应连续观测，直至施工完毕。（1）工艺流程：（2）主要技术参数：A、土钉孔径130mm，孔内注浆体强度等级M15；B、土钉垂直间距（自上而下分两排）由设计定。C、钻孔间距D、土钉锚杆：HRB400级热轧带肋钢筋D28、D16、D18、D20;E、土钉布置形式：三角形；F、网片钢筋：HPB235φ8,间距200mm；G、喷射混凝土强度等级：C25；H、喷射混凝土厚度：100mm；I、坡...
