土钉墙深基坑专项安全施工方案VIP免费

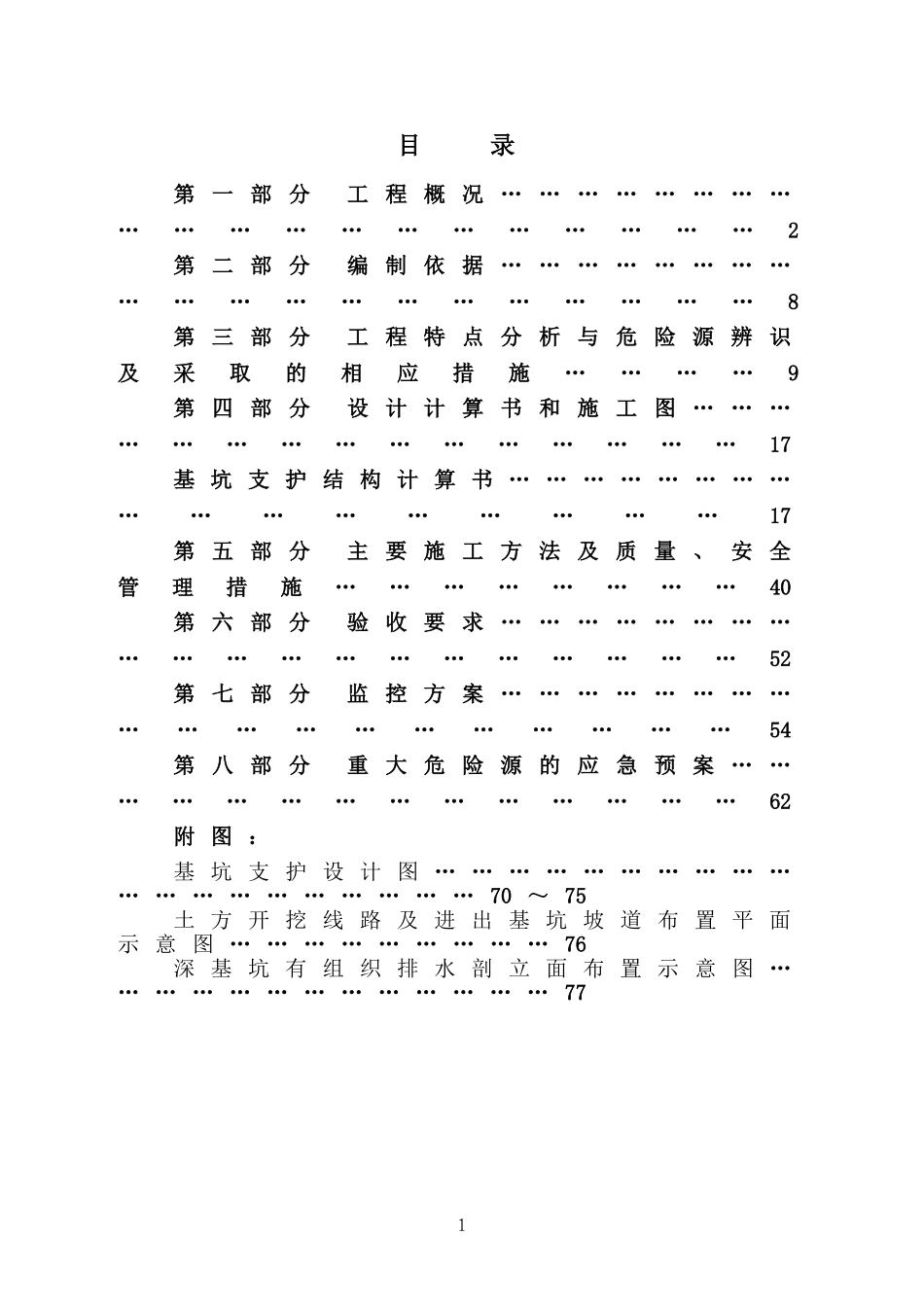

南昌经开区蛟桥村安置房二期工程二标段深基坑工程安全专项施工方案编制：审核：批准：南昌城建集团有限公司2016年3月目录第一部分工程概况……………………………………………………2第二部分编制依据……………………………………………………8第三部分工程特点分析与危险源辨识及采取的相应措施…………9第四部分设计计算书和施工图………………………………………17基坑支护结构计算书……………………………………………17第五部分主要施工方法及质量、安全管理措施……………………40第六部分验收要求……………………………………………………52第七部分监控方案…………………………………………………54第八部分重大危险源的应急预案……………………………………62附图：基坑支护设计图……………………………………………………70～75土方开挖线路及进出基坑坡道布置平面示意图………………………76深基坑有组织排水剖立面布置示意图…………………………………771第一部分工程概况一、参建单位建设单位：南昌经济技术开发区投资控股有限公司勘察单位：江西省中环岩土工程勘察院基坑支护设计单位：南昌大学设计研究院监理单位：江西中昌工程咨询监理有限公司施工单位：南昌城建集团有限公司二、工程简介2.1工程名称：南昌经开区蛟桥村安置房二期工程二标段深基坑工程2.2工程概况：拟建南昌经济技术开发区蛟桥村拆迁安置用地位于南昌经济技术开发区庐山北大道以东，南昌齿轮厂住宅区以南，地理环境优越，交通便利。2.3基坑深度及支护结构：地下室开挖主要深度为7.95米，基坑平面呈不规则长条形，场地东西长约230m，南北长约95m。本工程支护结构型式：基坑东面和北面采用土钉墙支护结构型式，基坑南面和西面采用1:1大放坡型式土方开挖。支护结构揭露面均为粘土层。2.4工程周边情况和地下管线情况：场地周边环境简单，四周50m以外无居民建筑及道路设施。无地下管线情况。2.5地下水情况：本勘察场地范围内分布有松散岩类孔隙水及基岩裂隙水。松散岩类孔隙水及基岩裂隙水赋存于角砾④、全风化千枚岩⑤、强风化千枚岩⑥、2⑦和中风化千枚岩⑧孔隙裂隙中，两者之间有水力联系，稳定水位埋深2.0~4.5m，水位标高27.114~27.701m，水位年变幅0.5-1.0m，为微承压水，属弱透水层。富水性差，水量较小，场地含水层综合渗透系数K=0.1m/d，主要接受大气降水补给。勘察期间实测地下水稳定水位埋深2.0~4.5m，水位标高27.114~27.701m，水位年变幅0.50-1.00m，为微承压水，水量较小。地下车库开挖深度为4.0m，基坑底标高26.0m，位于地下水位以下1.114~1.701m，基坑施工时地下水对基坑有一定的影响，但水量较小，只需在基坑底部设置排水沟及集水坑，排除地下水和上层滞水及地表积水。2.6工程土质概况：在本次勘探揭露深度范围内，场地内岩土层主要为第四第全新统冲积层（Q4al）、第四第中更新统残积层（Q2el）及前震坦系板溪群（Pt2l）千枚岩，按其岩性及工程特征，自上而下依次划分为①素填土；②粉质粘土；③淤泥质粉质粘土；④角砾；⑤全风化千枚岩；⑥强风化千枚岩上段；⑦强风化千枚岩下段；⑧中风化千枚岩等8个单层。见《钻孔地质柱状图》、《工程地质剖面图》。自上而下分述如下：以下分别对各岩土层特性予以阐述：1、人工填土（Qml）①素填土（Qml）场地内大部份分布。灰褐、浅黄、褐黄色，主要由粘性土、全风化千枚岩及强风化千枚岩碎块等物质组成，为近期人工堆积，未经压实处理，结构松散，稍湿至饱水。底部有0.3-0.5m厚的耕植土。实测标准贯入试验锤击数为2-4击，平均值2击。其原位测试成果见表6。层厚0.00~3.20m。2、第四系全新统冲积层（Q4al）②粉质粘土。场地内均有分布。浅黄、棕黄、灰褐色，以可塑状态为主，成份主要为粉粘粒，摇振无反应，稍有光滑，干强度及韧性中等，湿至饱水。压缩系数平均值0.275Mpa-1，压缩模量平均值6.468MPa，属中等压缩性，属弱透水层，实测标贯击数7~10击，平均值7击。其物理力学指标统计见表5。原位测试成果见表6，层面埋深30.00~3.20m，层顶标高28.11~30.57m，层厚2.50~5.00m。③淤泥质粉质粘土。场地内大部份分布。浅灰、黑灰色、饱水、呈流塑...
