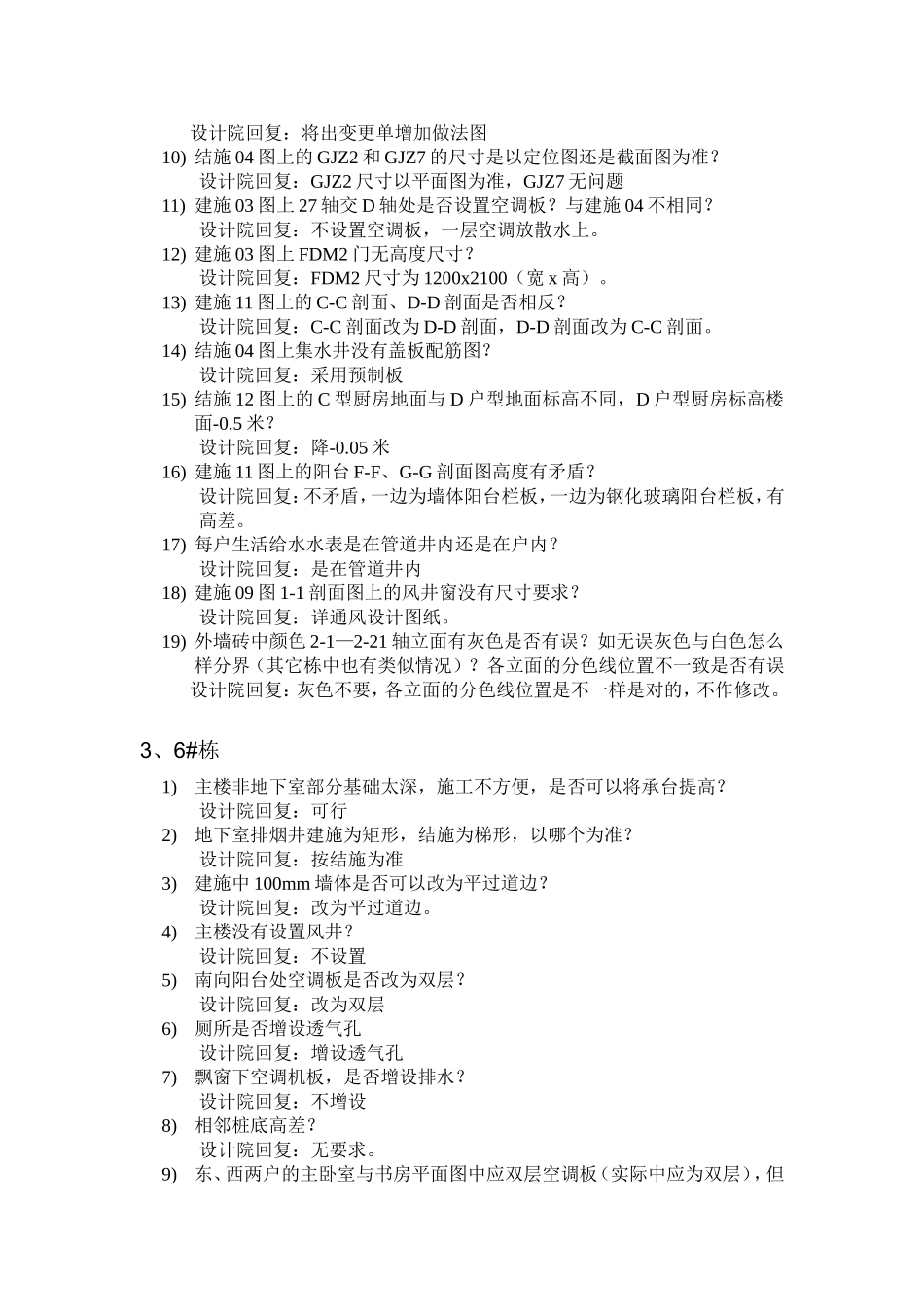

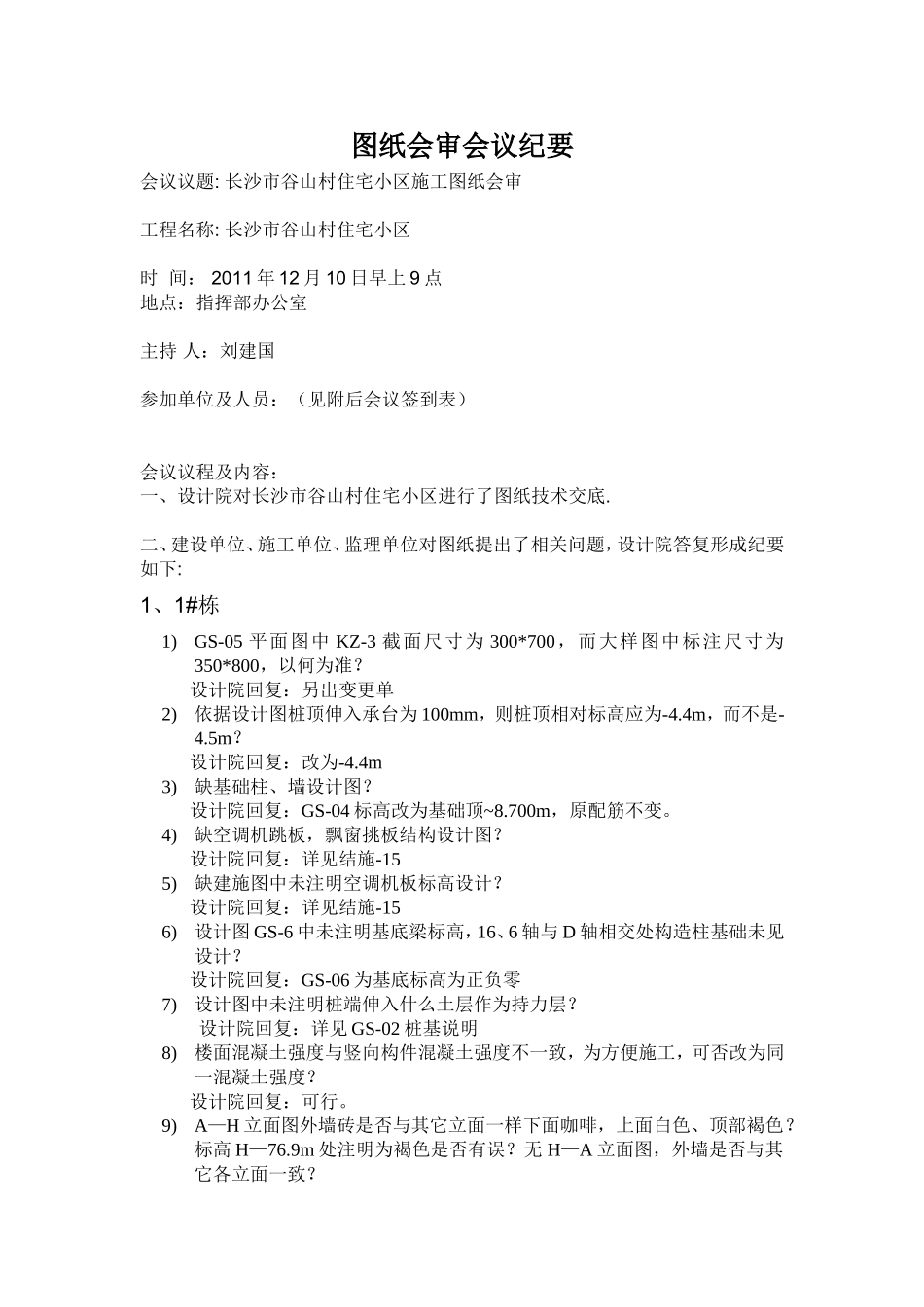

图纸会审会议纪要会议议题:长沙市谷山村住宅小区施工图纸会审工程名称:长沙市谷山村住宅小区时间：2011年12月10日早上9点地点：指挥部办公室主持人：刘建国参加单位及人员：（见附后会议签到表）会议议程及内容：一、设计院对长沙市谷山村住宅小区进行了图纸技术交底.二、建设单位、施工单位、监理单位对图纸提出了相关问题，设计院答复形成纪要如下:1、1#栋1)GS-05平面图中KZ-3截面尺寸为300*700，而大样图中标注尺寸为350*800，以何为准？设计院回复：另出变更单2)依据设计图桩顶伸入承台为100mm，则桩顶相对标高应为-4.4m，而不是-4.5m？设计院回复：改为-4.4m3)缺基础柱、墙设计图？设计院回复：GS-04标高改为基础顶~8.700m，原配筋不变。4)缺空调机跳板，飘窗挑板结构设计图？设计院回复：详见结施-155)缺建施图中未注明空调机板标高设计？设计院回复：详见结施-156)设计图GS-6中未注明基底梁标高，16、6轴与D轴相交处构造柱基础未见设计？设计院回复：GS-06为基底标高为正负零7)设计图中未注明桩端伸入什么土层作为持力层？设计院回复：详见GS-02桩基说明8)楼面混凝土强度与竖向构件混凝土强度不一致，为方便施工，可否改为同一混凝土强度？设计院回复：可行。9)A—H立面图外墙砖是否与其它立面一样下面咖啡，上面白色、顶部褐色？标高H—76.9m处注明为褐色是否有误？无H—A立面图，外墙是否与其它各立面一致？设计院回复：A—H立面图外墙砖是否与其它立面一样。标高H—76.9m处注明为褐色正确。与其它栋号一致。H—A立面图与A-H立面图对称。10)设计院补充说明：JS-03中1-13轴通向室外的门为防盗门，尺寸为1200X2100，距轴线300。JS-04机房门为防盗门，尺寸为1200X2100，距轴线200。入户门FDM3尺寸为1000X2100，距轴线200。C1a窗尺寸改为900X1400，窗台高900。A1、A2户型次卫窗由C1改为C1a。门窗表中FDM3尺寸为1000X2100，数量为52。增加防盗门1200X2100，数量为2。C1尺寸为900X1500，数量为104。C1a尺寸为900X1400，数量为104。11)设计院补充说明：JS-04雨蓬翻边标高为3.300米。JS-05风井出屋面盖板标高为77.250米。凸窗顶板标高为75.000米。12)设计院补充说明：JS-03消防电梯集水井位置改为剪刀楼梯下，详见谷山村住宅小区1#栋建筑变更。13)设计院补充说明：凸窗立面示意，详见谷山村住宅小区1#栋建筑变更。14)设计院补充说明：A1、A2户型厨房烟道位置更改，详见谷山村住宅小区1#栋建筑变更。2、2#栋1)结施02图上的螺旋筋三级钢能否改为一级钢？设计院回复：不作修改2)结施02图上的桩身加劲箍是以桩表为准吗？设计院回复：以桩表为准3)结施03图上的CT-4a和CT-5a的承台顶标高是否可以调整为负3.5m？设计院回复：改为-3.5米4)结施03图上的基础梁顶标高是否即承台顶标高？设计院回复：是5)结施03图上的斜基础梁是否有具体定位尺寸？设计院回复：承台的中心线6)结施03图上的JL4（1）、JL1（1）梁高与相交的桩顶标高有矛盾，桩顶入承台100mm，且承台只有1.2米，那么梁箍筋高度就应减小，是否符合要求？设计院回复：箍筋高度根据承台箍筋高度7)结施03图上承台配筋2号、3号是否为双向配置？设计院回复：是双向配置8)结施04图上的25轴、3轴交D轴的剪力墙长度与建施03图上不相符，以哪个为准？设计院回复：以结构为准。9)电梯井无具体施工做法图？设计院回复：将出变更单增加做法图10)结施04图上的GJZ2和GJZ7的尺寸是以定位图还是截面图为准？设计院回复：GJZ2尺寸以平面图为准，GJZ7无问题11)建施03图上27轴交D轴处是否设置空调板？与建施04不相同？设计院回复：不设置空调板，一层空调放散水上。12)建施03图上FDM2门无高度尺寸？设计院回复：FDM2尺寸为1200x2100（宽x高）。13)建施11图上的C-C剖面、D-D剖面是否相反？设计院回复：C-C剖面改为D-D剖面，D-D剖面改为C-C剖面。14)结施04图上集水井没有盖板配筋图？设计院回复：采用预制板15)结施12图上的C型厨房地面与D户型地面标高不同，D户型厨房标高楼面-0.5米？设计院回复：降-0.05米16)建施11图上的阳台F-F、G-G剖面图高度有矛盾？设计院回复：不矛盾，一边为墙体阳台栏板，一边为钢化玻璃阳台栏板，有高差。17)每户生活给水水表...
