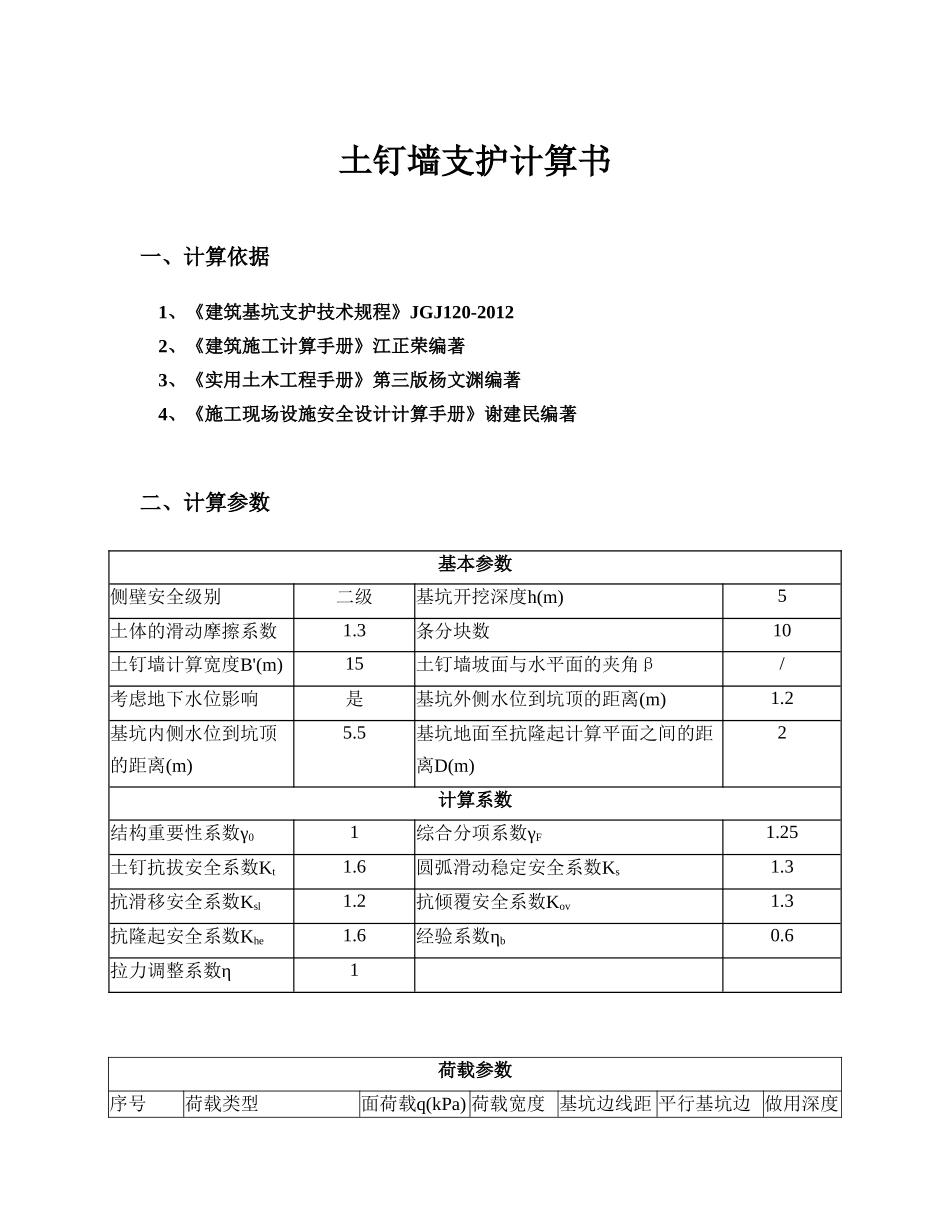

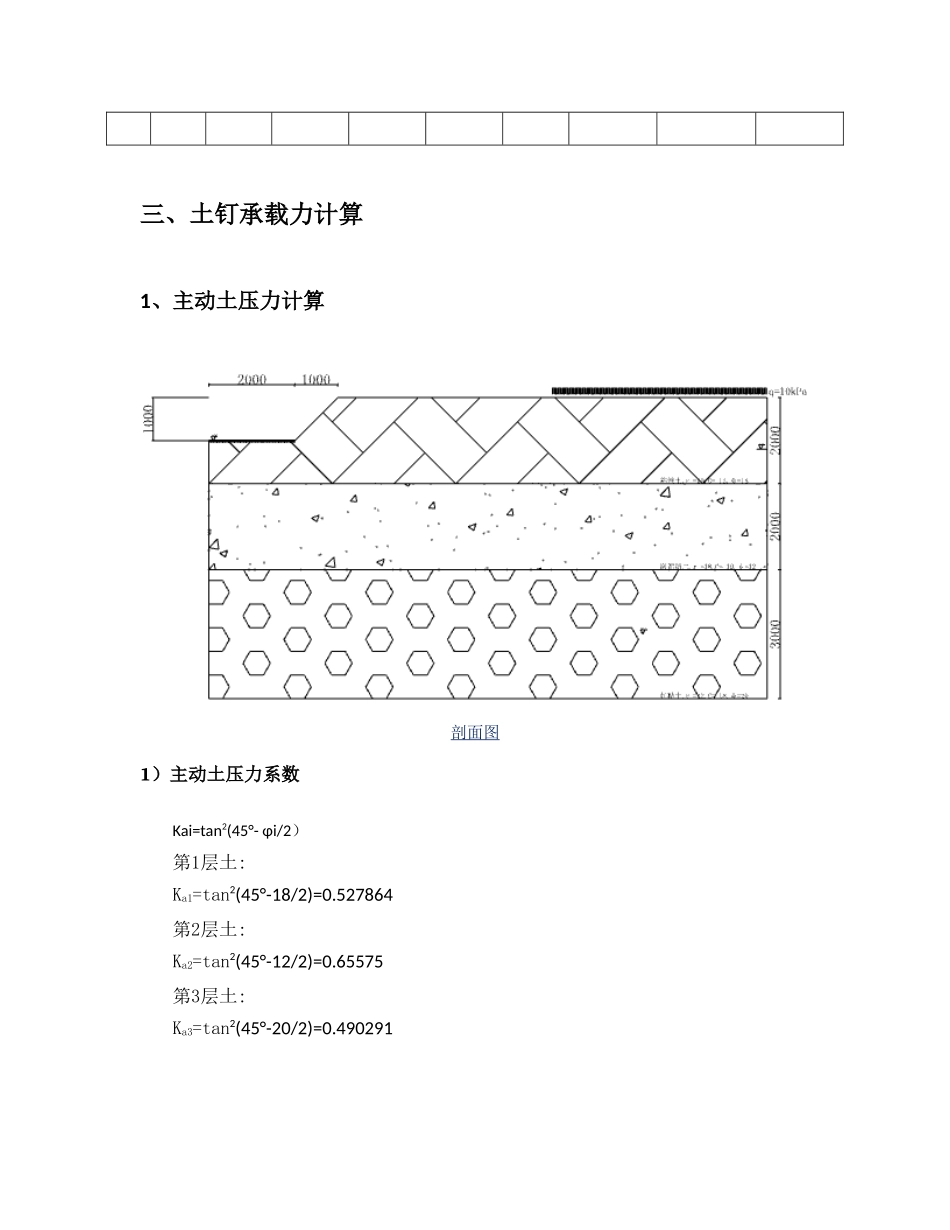

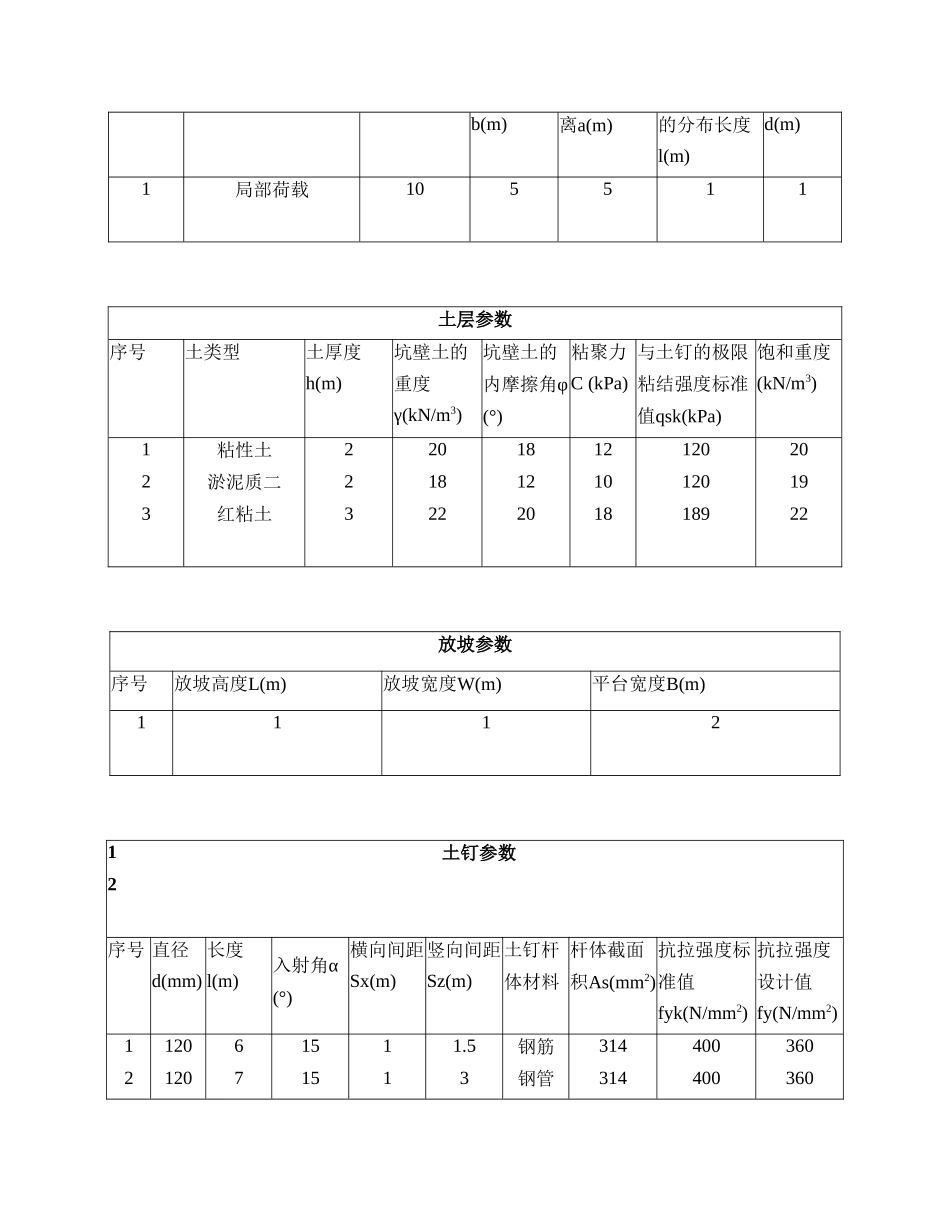

土钉墙支护计算书一、计算依据1、《建筑基坑支护技术规程》JGJ120-20122、《建筑施工计算手册》江正荣编著3、《实用土木工程手册》第三版杨文渊编著4、《施工现场设施安全设计计算手册》谢建民编著二、计算参数基本参数侧壁安全级别二级基坑开挖深度h(m)5土体的滑动摩擦系数1.3条分块数10土钉墙计算宽度B'(m)15土钉墙坡面与水平面的夹角β/考虑地下水位影响是基坑外侧水位到坑顶的距离(m)1.2基坑内侧水位到坑顶的距离(m)5.5基坑地面至抗隆起计算平面之间的距离D(m)2计算系数结构重要性系数γ01综合分项系数γF1.25土钉抗拔安全系数Kt1.6圆弧滑动稳定安全系数Ks1.3抗滑移安全系数Ksl1.2抗倾覆安全系数Kov1.3抗隆起安全系数Khe1.6经验系数ηb0.6拉力调整系数η1荷载参数序号荷载类型面荷载q(kPa)荷载宽度基坑边线距平行基坑边做用深度b(m)离a(m)的分布长度l(m)d(m)1局部荷载105511土层参数序号土类型土厚度h(m)坑壁土的重度γ(kN/m3)坑壁土的内摩擦角φ(°)粘聚力C(kPa)与土钉的极限粘结强度标准值qsk(kPa)饱和重度(kN/m3)123粘性土淤泥质二红粘土223201822181220121018120120189201922放坡参数序号放坡高度L(m)放坡宽度W(m)平台宽度B(m)111212土钉参数序号直径d(mm)长度l(m)入射角α(°)横向间距Sx(m)竖向间距Sz(m)土钉杆体材料杆体截面积As(mm2)抗拉强度标准值fyk(N/mm2)抗拉强度设计值fy(N/mm2)12120120671515111.53钢筋钢管314314400400360360三、土钉承载力计算1、主动土压力计算剖面图1)主动土压力系数Kai=tan2(45°-φi/2)第1层土:Ka1=tan2(45°-18/2)=0.527864第2层土:Ka2=tan2(45°-12/2)=0.65575第3层土:Ka3=tan2(45°-20/2)=0.4902912)土压力、地下水产生的水平荷载各层土所受的土压力:(1)地表处:Pak1上=qKa1-2c1Ka10.5=10*0.527864-2*12*0.5278640.5=-12.1584kN/m2(2)第2层土:Pak2上=(q+γ1*h1)Ka1-2c1Ka10.5=46*0.527864-2*12*0.5278640.5=6.84473kN/m2Pak2下=(q+γ1*h1)Ka2-2c2Ka20.5=46*0.65575-2*10*0.655750.5=13.9688kN/m2(3)第3层土:Pak3=(q+γ1*h1+γ2*h2)Ka2-2c2Ka20.5=112*0.65575-2*10*0.655750.5=57.2483kN/m23)水平荷载(1)第1层土:Eak1=h1Pak1ba/1=2*-12.1584*1/1=-24.3168kN(2)第2层土:Eak2=h2(Pak2上+Pak2下)ba/2=2*(6.84473+13.9688)*1/2=20.8136kN(3)第3层土:Eak3=h3Pak3ba/3=3*57.2483*1/3=57.2483kN土压力合力:Eak=ΣEaki=53.7451kN2、单根土钉的轴向拉力标准值Nk,j:由公式JGJ120-20125.2.2公式得:Nk,j=ζηjPak,jSxjSzj/cosαjφak=(φ1h1+φ2h1+...+φihi)/h=24ζ=tan((β-φak)/2)(1/tan((β+φak)/2))-1/tan(β))/tan2(45°-φak/2)=0.199964ΝΑ¶¤1:Sx1=1Sz1=1.5Nk1=ζη1Pak1Sx1Sz1/cos(α1)=4.62022N1=γ0γFNk,1=5.77527N1=5.77527≤fy*As=113.04kNΒϊΧγΗσΝΑ¶¤2:Sx2=1Sz2=3Nk2=¦Ζ¦Η2Pak2Sx2Sz2/cos(α2)=28.4169N2=γ0γFNk,2=35.5211N2=35.5211≤fy*As=113.04kNΒϊΧγΗσ3、单根土钉的极限抗拔承载力计算:如图计算可知:——根据建筑基坑支护技术规程JGJ120-2012,表5.2.5取值故Rk,j=πdji故极限抗拔承载力为Rk,j/Nk,j土钉1:L1=2.43867Rk,1=110323土钉2:L2=1.39353Rk,2=173365序号Rk,j/Nk,jNj(kN)fyAs(kN)抗拔安全性抗拉安全性1223878.36100.765.7752735.5211113.04113.04满足要求满足要求满足要求满足要求四、抗滑动及抗倾覆稳定性验算1)抗滑动稳定性验算δ=φ/3=5.55556B=0.6H-0.8H,取B=0.7H=0.7*5=3.5W=γHB=350kNσ=(W+qB)/A=385f=τ=σtanφ+c=116.261由公式,抗滑移安全系数计算得:γ=(qB+W+Easinδ)f/Eacosδ=487.062≥1.3满足要求2)抗倾覆稳定性验算抗倾覆安全系数按以下公式计算,由下式确定γt=3B(qB+W+2Easinδ)/2*H*Eacosδ=4.50097≥1.3满足要求
