土坝施工组织设计VIP免费

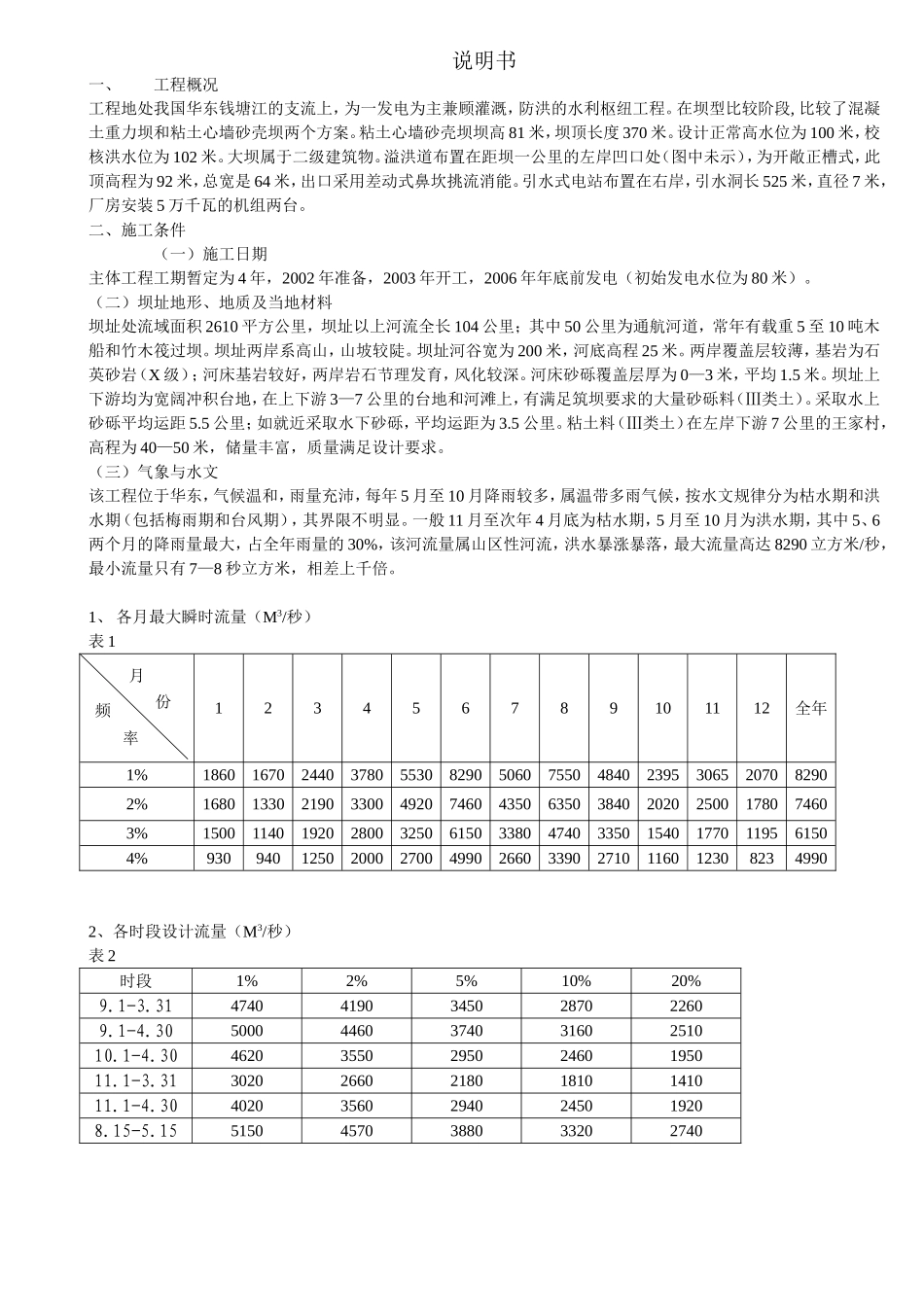

说明书一、工程概况工程地处我国华东钱塘江的支流上，为一发电为主兼顾灌溉，防洪的水利枢纽工程。在坝型比较阶段,比较了混凝土重力坝和粘土心墙砂壳坝两个方案。粘土心墙砂壳坝坝高81米，坝顶长度370米。设计正常高水位为100米，校核洪水位为102米。大坝属于二级建筑物。溢洪道布置在距坝一公里的左岸凹口处（图中未示），为开敞正槽式，此顶高程为92米，总宽是64米，出口采用差动式鼻坎挑流消能。引水式电站布置在右岸，引水洞长525米，直径7米，厂房安装5万千瓦的机组两台。二、施工条件（一）施工日期主体工程工期暂定为4年，2002年准备，2003年开工，2006年年底前发电（初始发电水位为80米）。（二）坝址地形、地质及当地材料坝址处流域面积2610平方公里，坝址以上河流全长104公里；其中50公里为通航河道，常年有载重5至10吨木船和竹木筏过坝。坝址两岸系高山，山坡较陡。坝址河谷宽为200米，河底高程25米。两岸覆盖层较薄，基岩为石英砂岩（X级）；河床基岩较好，两岸岩石节理发育，风化较深。河床砂砾覆盖层厚为0—3米，平均1.5米。坝址上下游均为宽阔冲积台地，在上下游3—7公里的台地和河滩上，有满足筑坝要求的大量砂砾料（Ⅲ类土）。采取水上砂砾平均运距5.5公里；如就近采取水下砂砾，平均运距为3.5公里。粘土料（Ⅲ类土）在左岸下游7公里的王家村，高程为40—50米，储量丰富，质量满足设计要求。（三）气象与水文该工程位于华东，气候温和，雨量充沛，每年5月至10月降雨较多，属温带多雨气候，按水文规律分为枯水期和洪水期（包括梅雨期和台风期），其界限不明显。一般11月至次年4月底为枯水期，5月至10月为洪水期，其中5、6两个月的降雨量最大，占全年雨量的30%，该河流量属山区性河流，洪水暴涨暴落，最大流量高达8290立方米/秒，最小流量只有7—8秒立方米，相差上千倍。1、各月最大瞬时流量（M3/秒）表1123456789101112全年1%18601670244037805530829050607550484023953065207082902%16801330219033004920746043506350384020202500178074603%15001140192028003250615033804740335015401770119561504%93094012502000270049902660339027101160123082349902、各时段设计流量（M3/秒）表2时段1%2%5%10%20%9.1-3.31474041903450287022609.1-4.305000446037403160251010.1-4.304620355029502460195011.1-3.313020266021801810141011.1-4.30402035602940245019208.15-5.1551504570388033202740月份频率3、典型年逐月平均流量（M3/秒）表3月份123456789101112全年平水年（50%）19.88071.886.3122.5277134.892.873.791.723.927.689.8丰水年（1%）2875.489.913448952927610318291.840.732.7172.6枯水年（80%）11.513.96181.7114163102.488.972.971.81715.367.84、设计洪水过程线（图A）5、坝址水位流量关系曲线（图B）6、水库水位与库容关系曲线（图C）7、坝区各种日平均降雨统计表（日）表4123456789101112总计5mm588696567553735mm～10mm3333222412333110mm～30mm34456532421140>30mm10113221210014合计12151615201512181410971588、坝区各种日平均气温统计表（日）表5123456789101112>30OC0000031041000<0OC12100000000005<-5OC530000000001<-20OC000000000000（四）施工力量及施工设备施工承包商的大坝砂壳最大施工能力为10000m3/天，技术设备限在施工单位已有的设备中选用，数量不限，三材由国家统一分配。（五）施工导流在坝型比较阶段，对该土石坝枢纽的施工导流方案建议采用隧洞导流，并考虑上游土石围堰与坝体结合，以节省导流工程费用。三、工日分析月有效工日＝日历天数－法定假日－因雨雪、气温不能施工天数－其他原因停工天数。计算过程中法定假日与因雨、气温停工日期重合未考虑；降雨次数不考虑，仅按连续降雨＋停工天数考虑其他原因停工不考虑；星期六和星期天考虑正常施工。各工种月有效工日计算见下表：月份日降雨量月份日平均气温表1各工种月有效工日单位：日123456789101112合计石料开采、填筑262126241923262824252930301砂石开采、填筑262126241923262824252930301黏土开采161321191519222221212424237黏土填筑171422201620232322222525249隧洞开挖292...
