土方、护坡(挂网喷浆)专项施工方案VIP免费

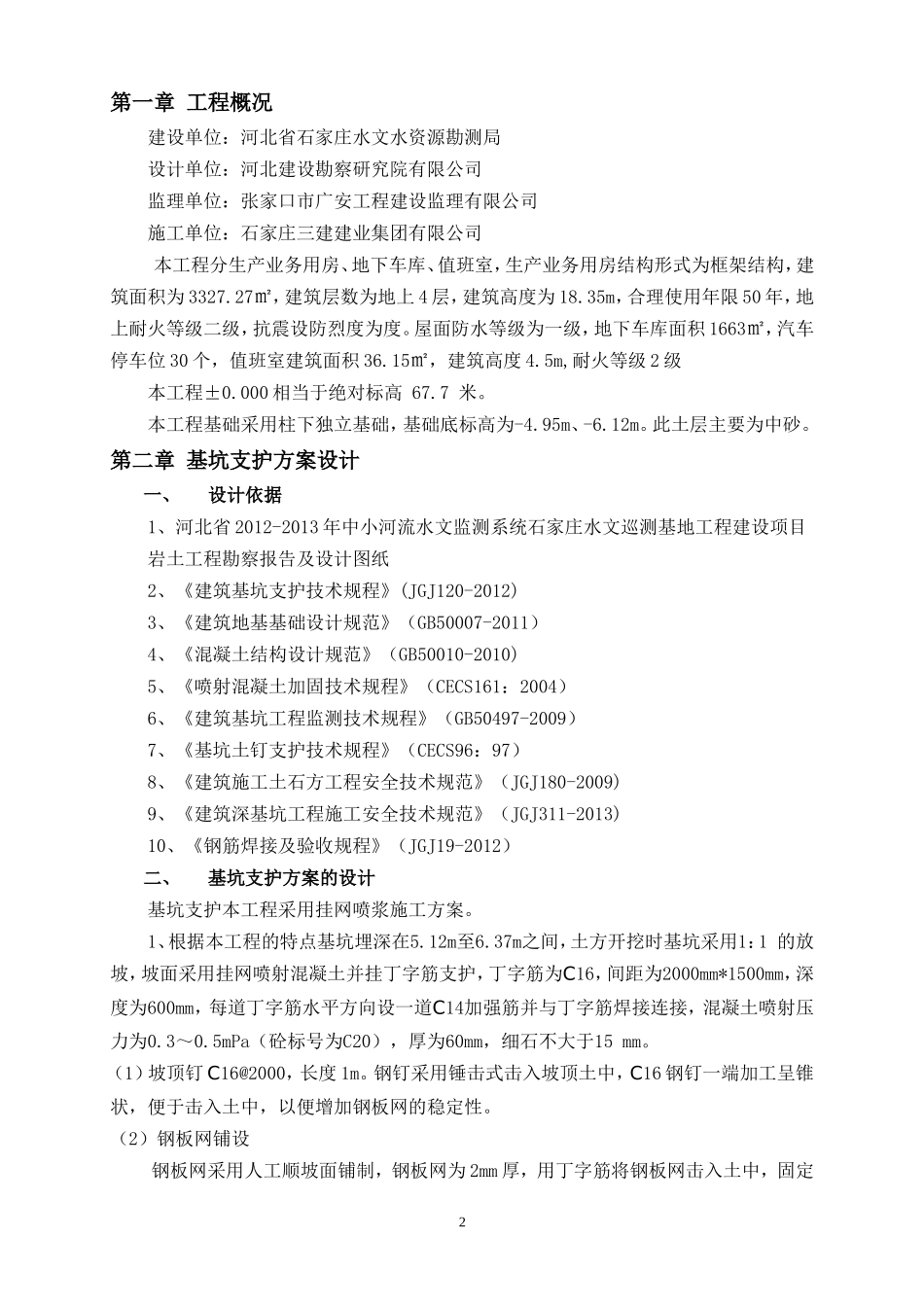

1目录第一章工程概况……………………………………………………………………………2第二章基坑支护方案设计…………………………………………………………………2一、设计依据…………………………………………………………………………2二、基坑支护方案的设计……………………………………………………………2三、基坑支护方案……………………………………………………………………3第三章止水、排水方案……………………………………………………………………4第四章土方开挖技术要求…………………………………………………………………4第五章特殊情况的应急处理………………………………………………………………4第六章施工监测……………………………………………………………………………6第七章临边防护……………………………………………………………………………6第八章工程质量保证措施…………………………………………………………………6第九章机械设备组织计划…………………………………………………………………7第十章文明施工管理………………………………………………………………………8第十一章雨季基坑开挖措施………………………………………………………………8基坑支护基坑支护专项施工方案专项施工方案2第一章工程概况建设单位：河北省石家庄水文水资源勘测局设计单位：河北建设勘察研究院有限公司监理单位：张家口市广安工程建设监理有限公司施工单位：石家庄三建建业集团有限公司本工程分生产业务用房、地下车库、值班室，生产业务用房结构形式为框架结构，建筑面积为3327.27㎡，建筑层数为地上4层，建筑高度为18.35m，合理使用年限50年，地上耐火等级二级，抗震设防烈度为度。屋面防水等级为一级，地下车库面积1663㎡，汽车停车位30个，值班室建筑面积36.15㎡，建筑高度4.5m,耐火等级2级本工程±0.000相当于绝对标高67.7米。本工程基础采用柱下独立基础，基础底标高为-4.95m、-6.12m。此土层主要为中砂。第二章基坑支护方案设计一、设计依据1、河北省2012-2013年中小河流水文监测系统石家庄水文巡测基地工程建设项目岩土工程勘察报告及设计图纸2、《建筑基坑支护技术规程》(JGJ120-2012)3、《建筑地基基础设计规范》（GB50007-2011）4、《混凝土结构设计规范》（GB50010-2010)5、《喷射混凝土加固技术规程》（CECS161：2004）6、《建筑基坑工程监测技术规程》（GB50497-2009）7、《基坑土钉支护技术规程》（CECS96：97）8、《建筑施工土石方工程安全技术规范》（JGJ180-2009)9、《建筑深基坑工程施工安全技术规范》（JGJ311-2013)10、《钢筋焊接及验收规程》（JGJ19-2012）二、基坑支护方案的设计基坑支护本工程采用挂网喷浆施工方案。1、根据本工程的特点基坑埋深在5.12m至6.37m之间，土方开挖时基坑采用1：1的放坡，坡面采用挂网喷射混凝土并挂丁字筋支护，丁字筋为C16，间距为2000mm*1500mm，深度为600mm，每道丁字筋水平方向设一道C14加强筋并与丁字筋焊接连接，混凝土喷射压力为0.3～0.5mPa（砼标号为C20），厚为60mm，细石不大于15mm。（1）坡顶钉C16@2000，长度1m。钢钉采用锤击式击入坡顶土中，C16钢钉一端加工呈锥状，便于击入土中，以便增加钢板网的稳定性。（2）钢板网铺设钢板网采用人工顺坡面铺制，钢板网为2mm厚，用丁字筋将钢板网击入土中，固定3钢板网与受喷面的间隙，间隙为30mm，在喷射砼时钢板网不可晃动。（3）排水管在喷射混凝土坡面层设置直径为Ф50mm的PVC排水管泄水孔，先用钻机成孔，泄水孔埋设的端头用棉纱或废纸塞堵后安装入孔内，入土长度500mm,结构面外露50mm,埋设角度5-8度，然后注浆固定。附图1、支护立面配筋布置图三、基坑支护方案A、施工工艺基坑开挖后修坡……挂钢板网片……土钉施工（钢筋插筋）……喷细石砼（养护）B、施工要求及技术措施1、在机械开挖后应辅以修整坡面使坡面平整，清除坡面上的尘土。2、施工插筋时，应尽量垂直于坡面锤击插筋。3、挂钢板网时要确保有保护层。4、施工中若发现地下水溢出，应及时采取堵水口或引流等措施。5、喷浆砼面层①采用PM3空压机1台，HPE-6砼喷射机一台套及砼搅拌机...
