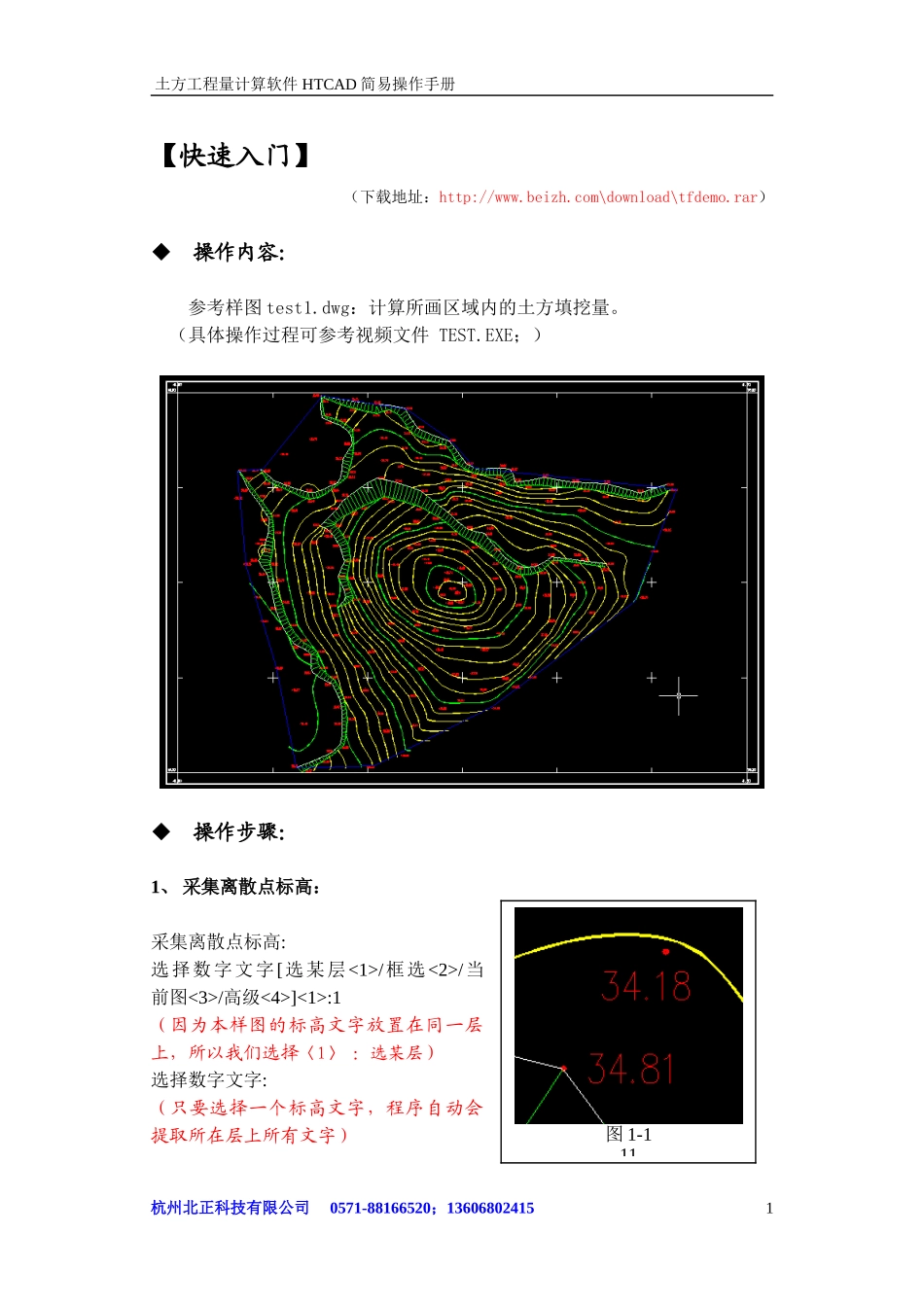

土方工程量计算软件HTCAD简易操作手册【快速入门】（下载地址：http://www
com\download\tfdemo
rar）◆操作内容：参考样图test1
dwg：计算所画区域内的土方填挖量
（具体操作过程可参考视频文件TEST

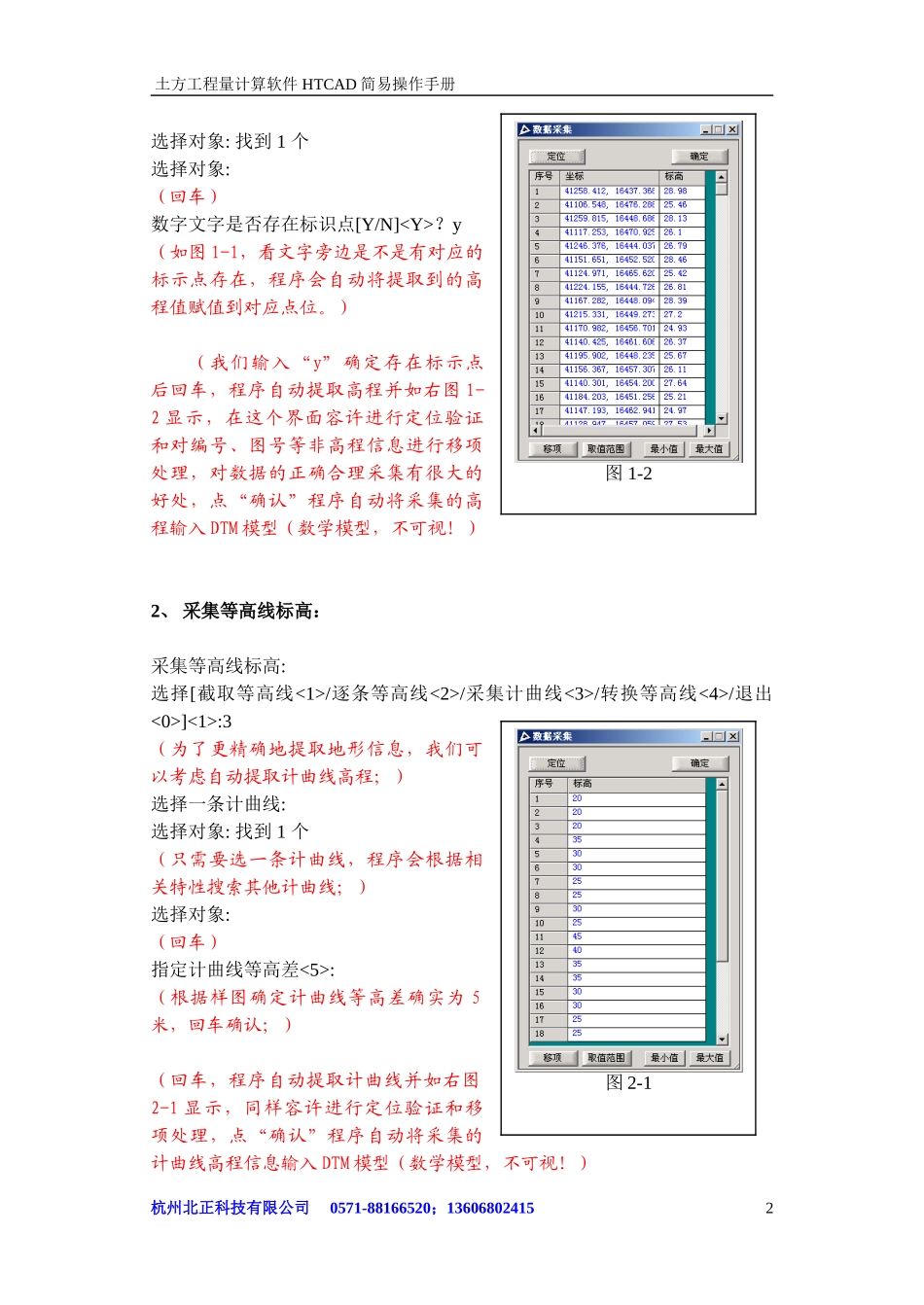

EXE；）◆操作步骤：1、采集离散点标高：采集离散点标高:选择数字文字[选某层/框选/当前图/高级]:1（因为本样图的标高文字放置在同一层上，所以我们选择〈1〉：选某层）选择数字文字:（只要选择一个标高文字，程序自动会提取所在层上所有文字）杭州北正科技有限公司0571-88166520；136068024151图1-111土方工程量计算软件HTCAD简易操作手册选择对象:找到1个选择对象:（回车）数字文字是否存在标识点[Y/N]
y（如图1-1，看文字旁边是不是有对应的标示点存在，程序会自动将提取到的高程值赋值到对应点位
）（我们输入“y”确定存在标示点后回车，程序自动提取高程并如右图1-2显示，在这个界面容许进行定位验证和对编号、图号等非高程信息进行移项处理，对数据的正确合理采集有很大的好处，点“确认”程序自动将采集的高程输入DTM模型（数学模型，不可视
）2、采集等高线标高：采集等高线标高:选择[截取等高线/逐条等高线/采集计曲线/转换等高线/退出]:3（为了更精确地提取地形信息，我们可以考虑自动提取计曲线高程；）选择一条计曲线:选择对象:找到1个（只需要选一条计曲线，程序会根据相关特性搜索其他计曲线；）选择对象:（回车）指定计曲线等高差:（根据样图确定计曲线等高差确实为5米，回车确认；）（回车，程序自动提取计曲线并如右图2-1显示，同样容许进行定位验证和移项处理，点“确认”程序自动将采集的计曲线高程信息输入DTM模型（数学模型，不可视
）杭州北正科技有限公司0571-88166520；136068024152图1-2图2
