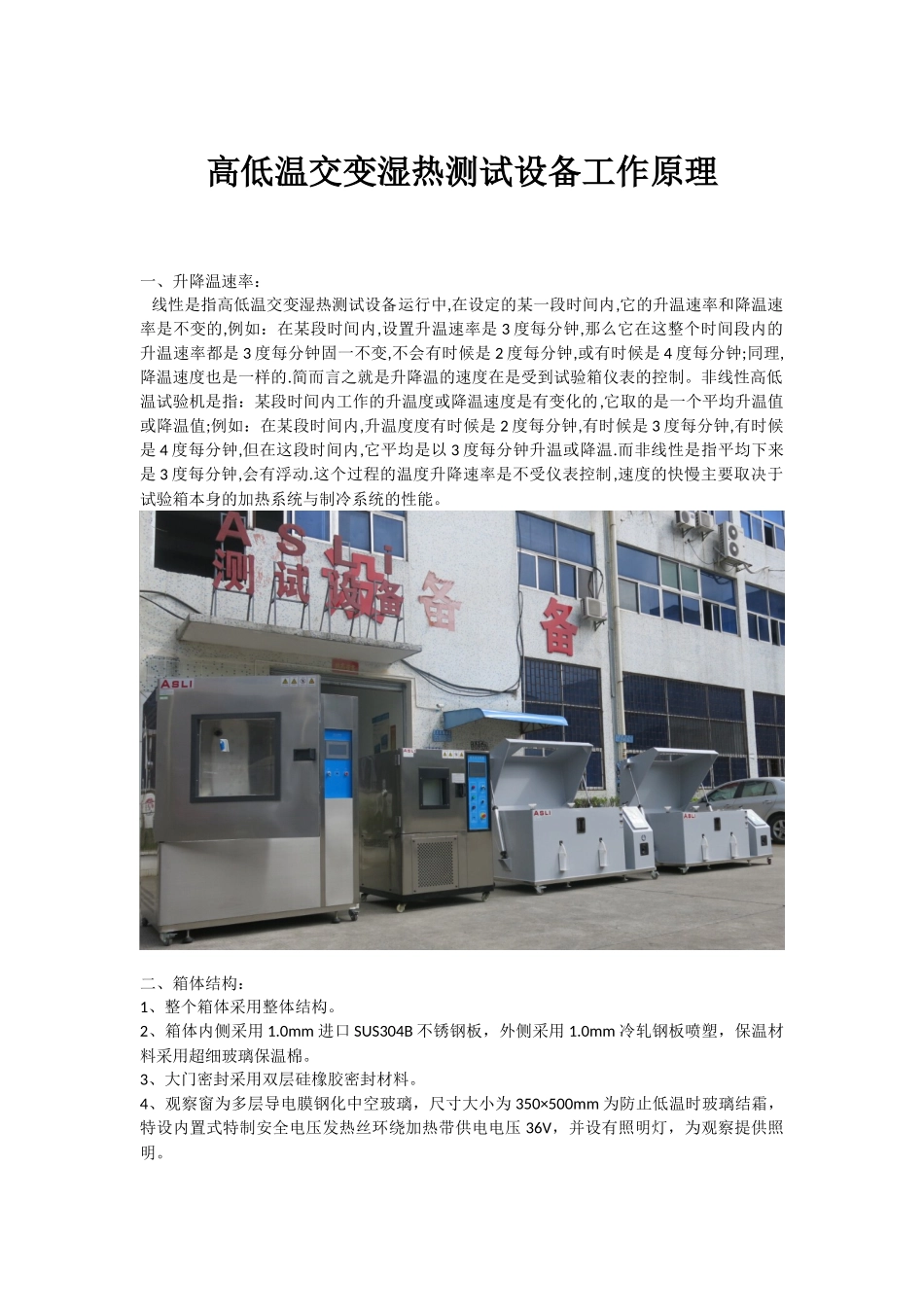

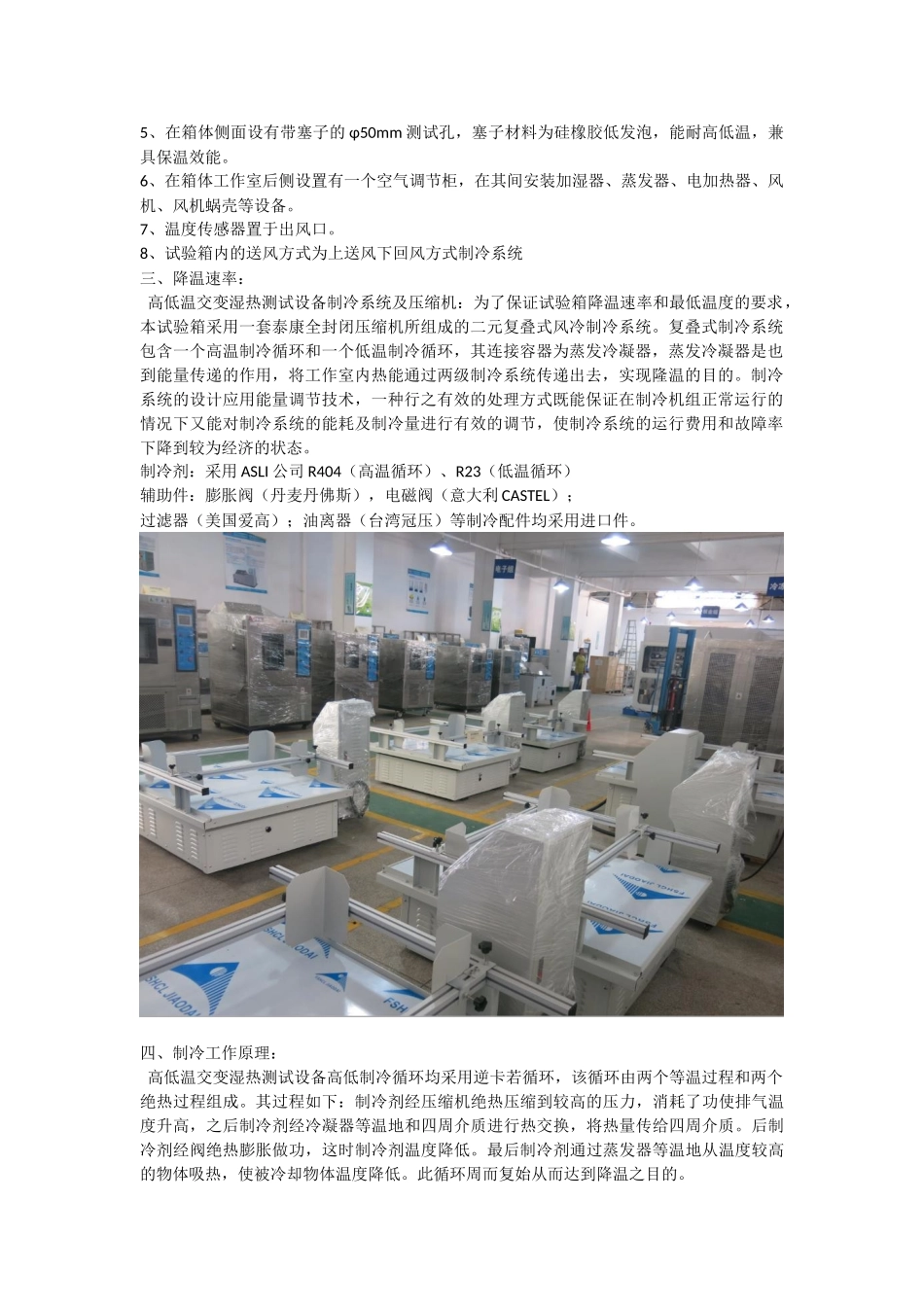

高低温交变湿热测试设备工作原理一、升降温速率：线性是指高低温交变湿热测试设备运行中,在设定的某一段时间内,它的升温速率和降温速率是不变的,例如：在某段时间内,设置升温速率是3度每分钟,那么它在这整个时间段内的升温速率都是3度每分钟固一不变,不会有时候是2度每分钟,或有时候是4度每分钟;同理,降温速度也是一样的.简而言之就是升降温的速度在是受到试验箱仪表的控制。非线性高低温试验机是指：某段时间内工作的升温度或降温速度是有变化的,它取的是一个平均升温值或降温值;例如：在某段时间内,升温度度有时候是2度每分钟,有时候是3度每分钟,有时候是4度每分钟,但在这段时间内,它平均是以3度每分钟升温或降温.而非线性是指平均下来是3度每分钟,会有浮动.这个过程的温度升降速率是不受仪表控制,速度的快慢主要取决于试验箱本身的加热系统与制冷系统的性能。二、箱体结构：1、整个箱体采用整体结构。2、箱体内侧采用1.0mm进口SUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。3、大门密封采用双层硅橡胶密封材料。4、观察窗为多层导电膜钢化中空玻璃，尺寸大小为350×500mm为防止低温时玻璃结霜，特设内置式特制安全电压发热丝环绕加热带供电电压36V，并设有照明灯，为观察提供照明。5、在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。6、在箱体工作室后侧设置有一个空气调节柜，在其间安装加湿器、蒸发器、电加热器、风机、风机蜗壳等设备。7、温度传感器置于出风口。8、试验箱内的送风方式为上送风下回风方式制冷系统三、降温速率：高低温交变湿热测试设备制冷系统及压缩机：为了保证试验箱降温速率和最低温度的要求，本试验箱采用一套泰康全封闭压缩机所组成的二元复叠式风冷制冷系统。复叠式制冷系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。制冷剂：采用ASLI公司R404（高温循环）、R23（低温循环）辅助件：膨胀阀（丹麦丹佛斯），电磁阀（意大利CASTEL）；过滤器（美国爱高）；油离器（台湾冠压）等制冷配件均采用进口件。四、制冷工作原理：高低温交变湿热测试设备高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。五、设备特点：1、试验箱结构设计先进合理，配套产品和功能元器件具有国际先进水平，能够适应长期、稳定、安全、可靠的生产需求。能够满足用户为从事上述用途的加工生产要求，且使用、操作、维修方便，使用寿命长，造型美观，有良好的用户界面，使用户的操作和监测都更加简单和直观。2、设备主要部件选用国际知名品牌厂家的优质产品，确保整机的质量和性能。3、设备性能完善、人机对话功能简便易操作。4、拥有自主知识产权和外观设计专利以及掌握环境试验箱核心技术5、控制仪表采用日本原装进口“优易控”UMC1200，可实行远程监控6、制冷系统采用法国原装泰康压缩机组，并配有凝结水接水盘7、核心电气元器件均采用施耐德等进口知名品牌8、沿袭国外环境试验设备先进设计理念，水电分离9、浅槽加湿，新颖独特，抽屉式加水方式，超大水箱设计10、工作室底部采用引流槽设计，防止蒸气凝结，最大限度保护测试工件11、照明系统采用飞利浦套件，观测窗采用漏斗形设计，观测视野更开阔12、独特的漏电保护设计，操作更安全13、精益求精，专注于每一个细节，使用更倾心制冷系统1、低温制冷采用德国“谷轮”半封闭式压缩机机组（7.5匹×2）。其它...
