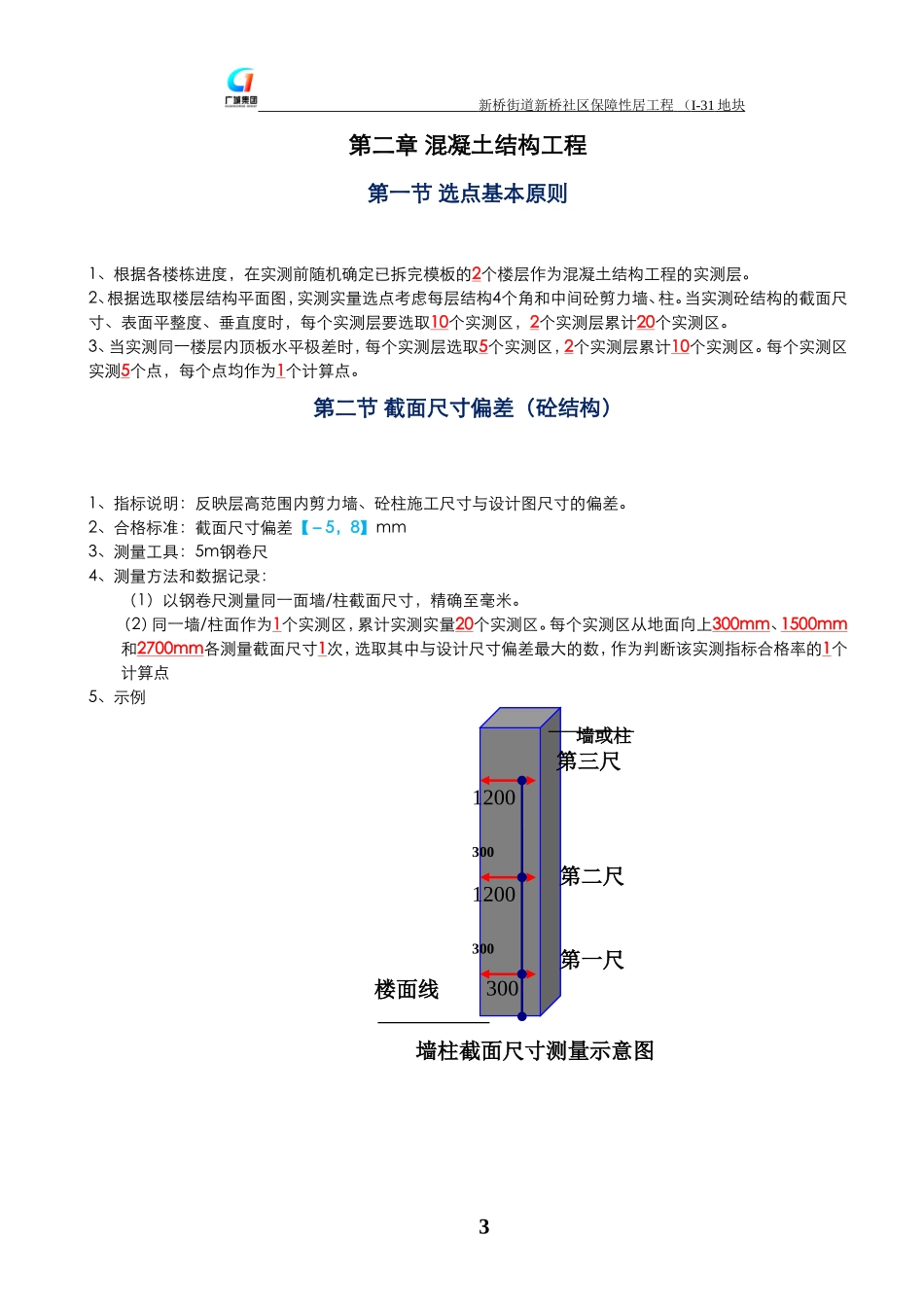

新桥街道新桥社区保障性居工程(I-31地块土建工程质量实测实量工作操作指引第一章概述第一节实测目的2第二节适用范围2第三节取样原则2第二章混凝土结构工程第一节选点基本原则3第二节截面尺寸偏差(砼结构)3第三节表面平整度(砼结构)4第四节垂直度(砼结构)5第五节空间尺寸检查(层高)6第六节地下室/楼层内地面平整度检查(砼结构)7第七节钢筋扫描检测9第八节墙柱砼强度检测10第九节楼板厚度检测11第三章砌筑工程第一节选点基本原则12第二节表面平整度(砌筑工程)12第三节垂直度(砌筑工程)13第四章抹灰工程第一节基本原则14第二节墙体表面平整度(抹灰工程)14第三节墙面垂直度(抹灰工程)15第四节阴阳角方正度(抹灰工程)16相关附件《质量实测合格率记录表》《回弹法检测混凝土强度记录表》1新桥街道新桥社区保障性居工程(I-31地块第一章概述第一节实测目的1、规范工程质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。2、提供工程质量实测的操作方法,尽可能消除人为操作引起的偏差。第二节适用范围1、本指引适用于工程(自结构±0.00至交付完成)项目。第三节取样原则1、随机原则:各实测取样的楼栋、楼层、房间、测点等,必须结合当前施工进度,通过图纸或随机抽样事前确定。2、可追溯原则:对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。3、完整原则:同一分部工程内所有分项实测指标,根据现场情况具备条件的必须全部进行实测,不能有遗漏。4、效率原则:在选取实测套房时,要充分考虑各分部分项的实测指标的可测性,使一套房包括尽可能多的实测指标,以提高实测效率。5、真实原则:测量数据应反映项目的真实质量,避免为了片面提高实测指标,实测取点时应规避相应部位,并对修补方案合理性进行检查。2新桥街道新桥社区保障性居工程(I-31地块第二章混凝土结构工程第一节选点基本原则1、根据各楼栋进度,在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。2、根据选取楼层结构平面图,实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时,每个实测层要选取10个实测区,2个实测层累计20个实测区。3、当实测同一楼层内顶板水平极差时,每个实测层选取5个实测区,2个实测层累计10个实测区。每个实测区实测5个点,每个点均作为1个计算点。第二节截面尺寸偏差(砼结构)1、指标说明:反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。2、合格标准:截面尺寸偏差【-5,8】mm3、测量工具:5m钢卷尺4、测量方法和数据记录:(1)以钢卷尺测量同一面墙/柱截面尺寸,精确至毫米。(2)同一墙/柱面作为1个实测区,累计实测实量20个实测区。每个实测区从地面向上300mm、1500mm和2700mm各测量截面尺寸1次,选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1个计算点5、示例1200300第二尺第一尺墙或柱第三尺12003003003墙柱截面尺寸测量示意图楼面线新桥街道新桥社区保障性居工程(I-31地块第三节表面平整度(砼结构)1、指标说明:反映层高范围内剪力墙、砼柱表面平整程度。2、合格标准:【0,8】mm3、测量工具:2米靠尺、楔形塞尺4、测量方法和数据记录:(1)剪力墙/暗柱:选取长边墙,任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区,累计60个实测点。(2)当所选墙长度小于3米时,同一面墙4个角(顶部及根部)中取左上及右下2个角。按45度角斜放靠尺,累计测2次表面平整度。跨洞口部位必测。这2个实值分别作为该指标合格率的2个计算点。(3)当所选墙长度大于3米时,除按45度角斜放靠尺测量两次表面平整度外,还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。这3个实测值分别作为判断该指标合格率的3个计算点。(4)砼柱:可以不测表面平整度。5、示例4新桥街道新桥社区保障性居工程(I-31地块第四节垂直度(砼结构)1、指标说明:反映层高范围内剪力墙、砼柱表面垂直的程度。2、合格标准:【0,8】mm3、测量工具:2米靠尺4、测量方法和数据记录:(1)剪力墙:任取长边墙的一面作为1个实测区。累计实...
