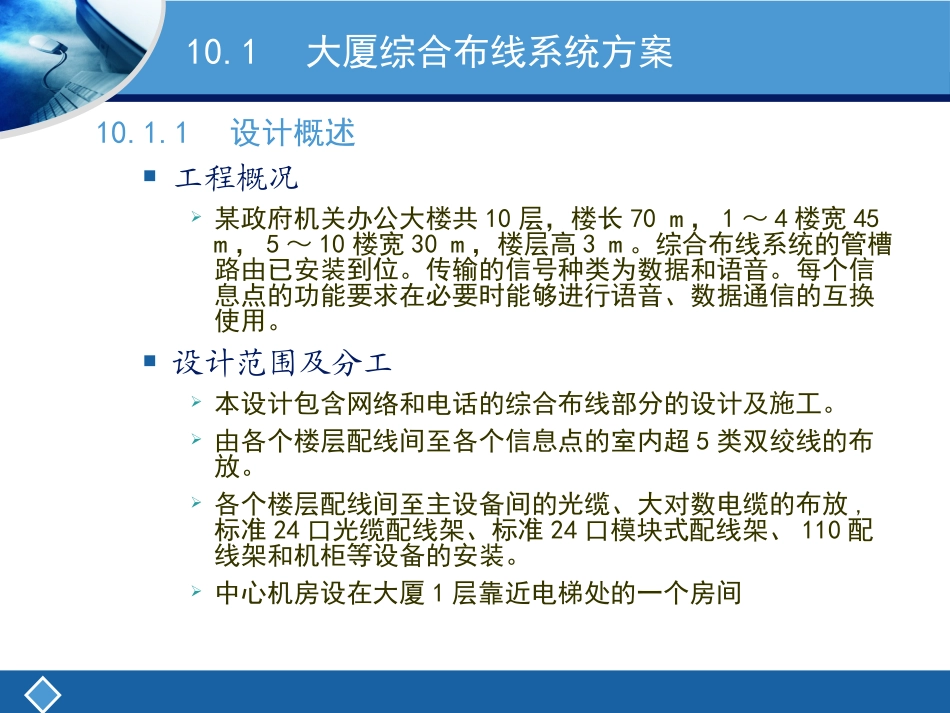

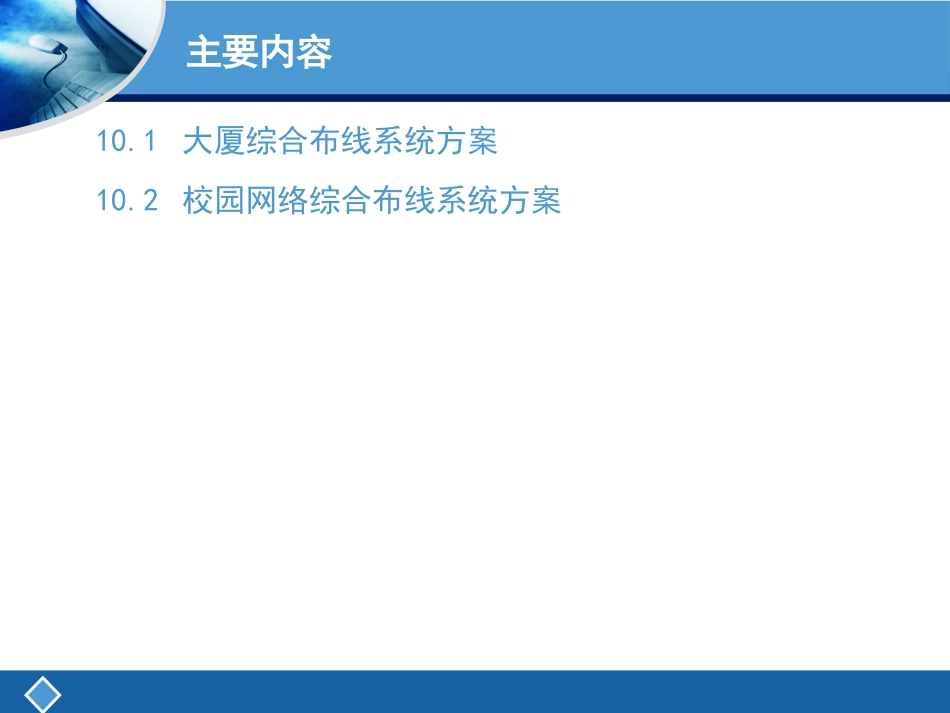

综合布线技术与工程第10章网络综合布线工程案例永州职业技术学院主要内容10.1大厦综合布线系统方案10.2校园网络综合布线系统方案10.1大厦综合布线系统方案10.1.1设计概述工程概况某政府机关办公大楼共10层，楼长70m，1～4楼宽45m，5～10楼宽30m，楼层高3m。综合布线系统的管槽路由已安装到位。传输的信号种类为数据和语音。每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。设计范围及分工本设计包含网络和电话的综合布线部分的设计及施工。由各个楼层配线间至各个信息点的室内超5类双绞线的布放。各个楼层配线间至主设备间的光缆、大对数电缆的布放,标准24口光缆配线架、标准24口模块式配线架、110配线架和机柜等设备的安装。中心机房设在大厦1层靠近电梯处的一个房间10.1大厦综合布线系统方案10.1.2综合布线系统设计需求分析表10-1大厦的信息点分布配线间位置楼层数据信息点语音信息点小计电梯附近小房间1层272754弱电井2层272754弱电井3层272754弱电井4层272754弱电井5层242448弱电井6层242448弱电井7层242448弱电井8层242448弱电井9层242448弱电井10层242448总计25225250410.1大厦综合布线系统方案10.1.2综合布线系统设计系统设计①语音及数据的插座模块、水平线缆均选择超5类产品。②面板采用双孔86墙上型面板。③语音主干线缆选择5类大对数非屏蔽双绞线，并预留50%的余量。数据主干线缆选择8芯多模光纤，每个管理间配置1条，2芯满足目前的应用，6芯备用。④管理间语音水平子系统配线架选择110型交叉连接配线架，数据水平子系统配线架选择超5类24口模块式配线架。语音垂直子系统配线架选择110型交叉连接配线架，数据垂直子系统采用19in24口光纤配线架。⑤管理间及设备间的配线架均采用19in24口落地/壁挂机柜安装方式。⑥语音总配线架采用交叉连接配线架（110型配线架），连接来自各管理间的语音垂直干缆，并预留足够端子用于连接来自程控交换机配线架的语音线缆。数据总配线架采用19in24口光纤配线架，连接来自各管理间的垂直光纤，采用42U19in落地式机柜安装。10.1大厦综合布线系统方案10.1.2综合布线系统设计工作区子系统本工程的工作区按照信息点进行划分，两个信息点为一个标准工作区，信息端口底盒均安装在离地面高30cm处。水平子系统数据及语音信息点的水平数据线缆采用Vcom室内超5类非屏蔽双绞线系列。水平线缆计算方法为：（米/箱）10.1大厦综合布线系统方案10.1.2综合布线系统设计管理子系统1管理子系统和涉及的器件管理子系统由交连或互连配线架、信息插座式配线架以及相关跳线组成。通过卡接或插接式跳线，交叉连接可以将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。互连完成交连的相同目的，只是使用带插头的跳线、插座和适配器。互连和交连适用于光缆。光缆交连要求使用光缆跳线10.1大厦综合布线系统方案10.1.2综合布线系统设计管理子系统（1）管理子系统和涉及的器件本系统中包括：100对110型交叉连接配线架支持语音传输。超5类24口模块式配线架支持数据传输。24口机柜式光纤配线架支持数据传输。语音跳线为卡接式跳线，用于管理间与设备间的语音点跳接。高速数据跳线用于管理间和工作区数据点跳接，系统中暂不配置数据跳线。ST-SC光纤跳线用于管理间与设备间连接垂直光纤和网络设备，系统中暂不配置。10.1大厦综合布线系统方案10.1.2综合布线系统设计管理子系统（2）配线间（电信间）设计楼层配线架（FD）安装在各楼层弱电竖井内的19in机柜中，并尽量靠近进线口。GCS色标标记方案系统、科学地规定了怎样根据参数和识别步骤查清交连场的线路和设备端接点配线间应尽量保持室内无尘土，通风良好，室内照明不低于150lx，应符合有关消防规范并配置有关消防系统。每个电源插座的容量不小于300W。10.1大厦综合布线系统方案10.1.2综合布线系统设计垂直干线子系统（1）垂直干线子系统和涉及的器件由垂直大对数铜缆或光缆组成。它的一端端接于设备机房的建筑特配线架上，另一端端接在...
