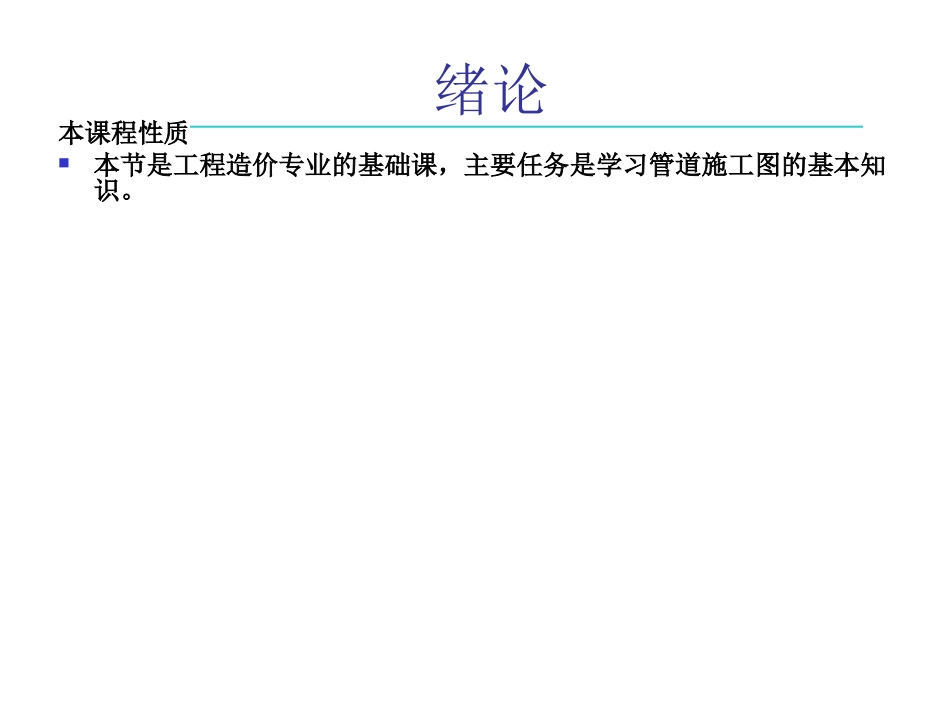

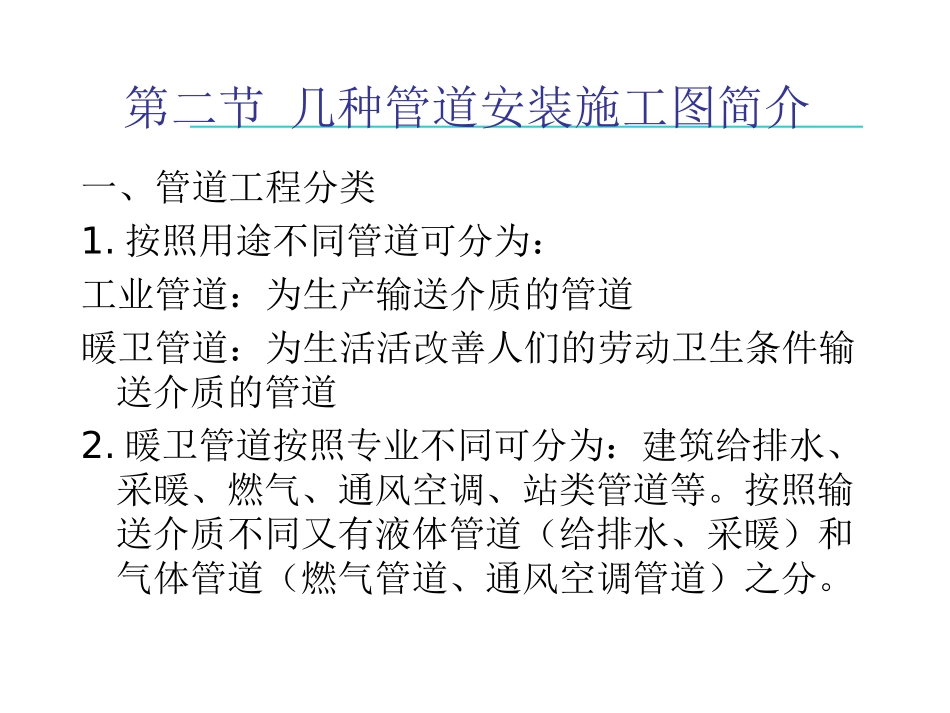

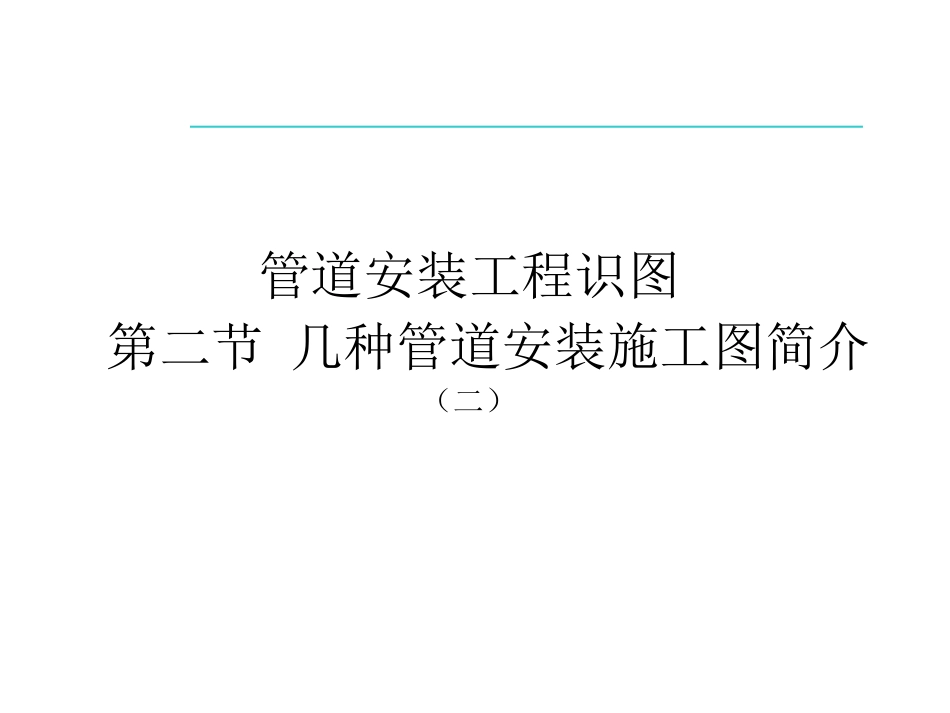

管道安装工程识图第二节几种管道安装施工图简介(二)绪论本课程性质本节是工程造价专业的基础课,主要任务是学习管道施工图的基本知识。第二节几种管道安装施工图简介一、管道工程分类1.按照用途不同管道可分为:工业管道:为生产输送介质的管道暖卫管道:为生活活改善人们的劳动卫生条件输送介质的管道2.暖卫管道按照专业不同可分为:建筑给排水、采暖、燃气、通风空调、站类管道等。按照输送介质不同又有液体管道(给排水、采暖)和气体管道(燃气管道、通风空调管道)之分。二、管道工程图的分类1.目录2.设计施工说明3.设备材料表4.工艺流程图、系统图5.平、剖面图6.大样图及标准图集其中:设备材料表反映工程中所用设备材料的名称数量规格型号等;工艺流程图反映工程中各设备及管线的连接关系及工作流程;系统图不仅反映各设备及管线的连接关系、工作过程,同时反映各设备及管线的空间位置关系;标准图集主要提供工程中某些细部的标准做法及要求,看图过程中需要与之结合。1.2管道工程图的表示方法管道工程图是设计人员用来表达设计意图的重要工具。为保证管道工程图的统一性、便于识图性,管道工程图中管线表示方法必须按国家标准进行绘制。(1)管道线型管道工程图上的管道和管件必须采用统一的线型来表示。如管道线型规定中有粗实线、中实线、细实线、粗虚线、中虚线、细虚线、细点划线、折断线、波浪线等。2)管道代号管道图中,若有多种管道,应在管线的中间注上规定的字母符号以区别各种不同的管路。常见的管道代号若管道图中仅有一种管道或统一图中大多数相同管路,其管道代号可略去,但在图纸中加以说明。SSXXRRZZMMLLXHXHNN一般给水管一般排水管热水管蒸汽管煤气管冷水管循环水管凝结水管(3)管道图例管道图中的管子,管件和阀门采用规定的图例加以表示,其并不完全反映事物的形象,只是示意性地表示具体的设备或管件。因此,要熟悉常用管件和阀门的图例,以便于流畅的识读图纸。(4)管道标高与坡度为了表明管道在空间的位置,往往对其相对标高进行标注。标高以m为单位。压力管道、圆形风管应有管中心标高。重力管道、沟道宜分别标注管内底、沟内底标高。管道坡度宜采用单线箭头表示,如下:数字数字表示坡度箭头为坡向方向i=0.003(3‰)例如管道工程图的表示方法一、给排水工程的表示方法1.给排水管道的表示方法:单线法2.给排水设施的表示方法:图例法单线法是指管道位置、规格尺寸不是按照投影原理按比例绘制在工程图中,而是用一条线示意性地画出。图例法是指将不同规格型号不图种类的设备及设施用特定的符号表示,符号不反映实物的大小及技术参数,只表示实物的种类及安装部位。一、给排水管道的表示方法1.线型的应用教材P4(表1-1)2.管道类别代码教材P7(表1-3)3.管径的表示:不同管材管径表示方法不同1、管道工程图中标注管径的符号有De、DN、d、ф。1)De----主要是指管道外径,一般采用De标注的,均需要标注成“外径×壁厚”的形式。常用于表示PPR、PE管、高密度聚乙烯管(HPPE)、聚丙烯管管径及壁厚(如De32×3mm)。用DN、De两种标注方法如下:DN20De25×2.5mm;DN25De32×3mm;DN32De40×4mm2)DN----是公称直径,一般来说,《给水排水制图标准》上都有规定,水煤气输送钢管(镀锌或非镀锌),铸铁管等管材,管径宜以公称直径DN表示。聚乙烯(PVC)管、钢塑复合管管径也常用公称直径表示。(如DN15、DN50)3)D----主要是指管道外径,一般采用D标注的,均需要标注成“外径×壁厚”的形式。常用于表示无缝钢管、直缝或螺旋缝焊接钢管、铜管、不锈钢管等管材,管径宜以外径D×壁厚表示(如D159×4.5);4)d--混凝土管公称直径,钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等)5)ф--无缝钢管公称直径。在通风空调工程中圆形风管也用其表示外径。如ф100:108×4、ф320等用公称直径表示:DN15用外径X壁厚表示:D108*4用内经表示:d150管径应以mm为单位。管径标注的位置:管径应标准在管道变径处标注要求:水平管道的尺寸应标注在管道上方,斜管道的管径应标注在管道斜上方,竖直管道的尺寸应标注在管...
