第一节：矩形PLC编程入门：变量说明VIP专享VIP免费

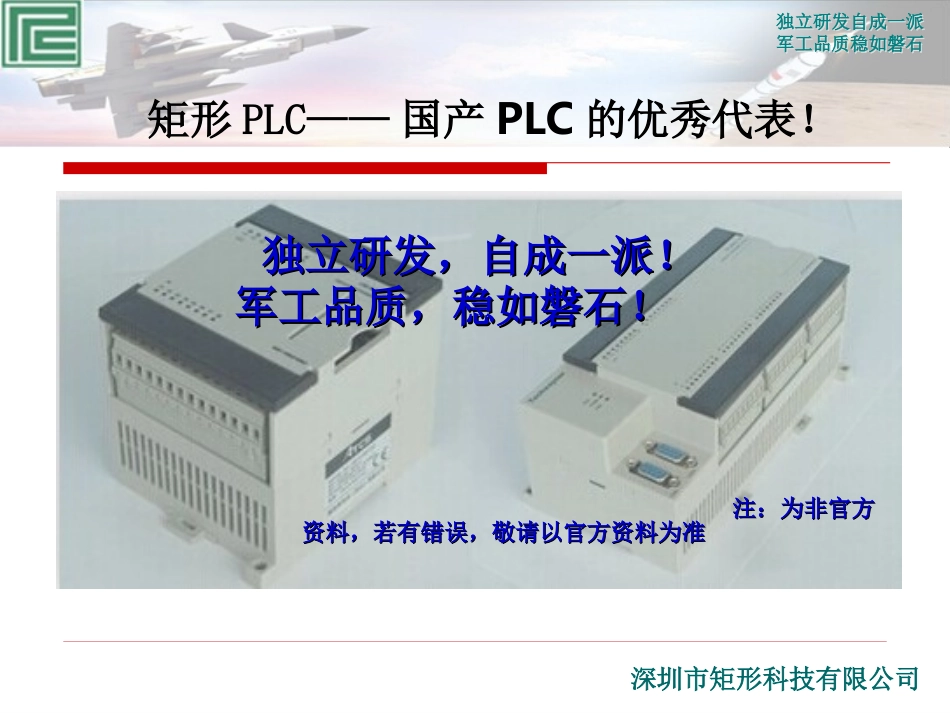

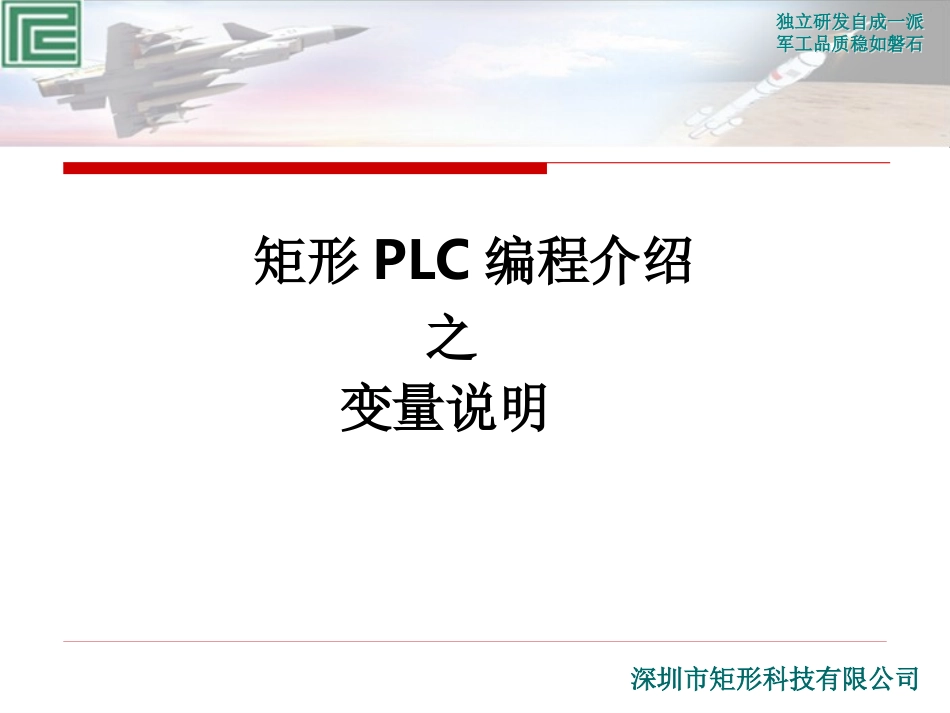

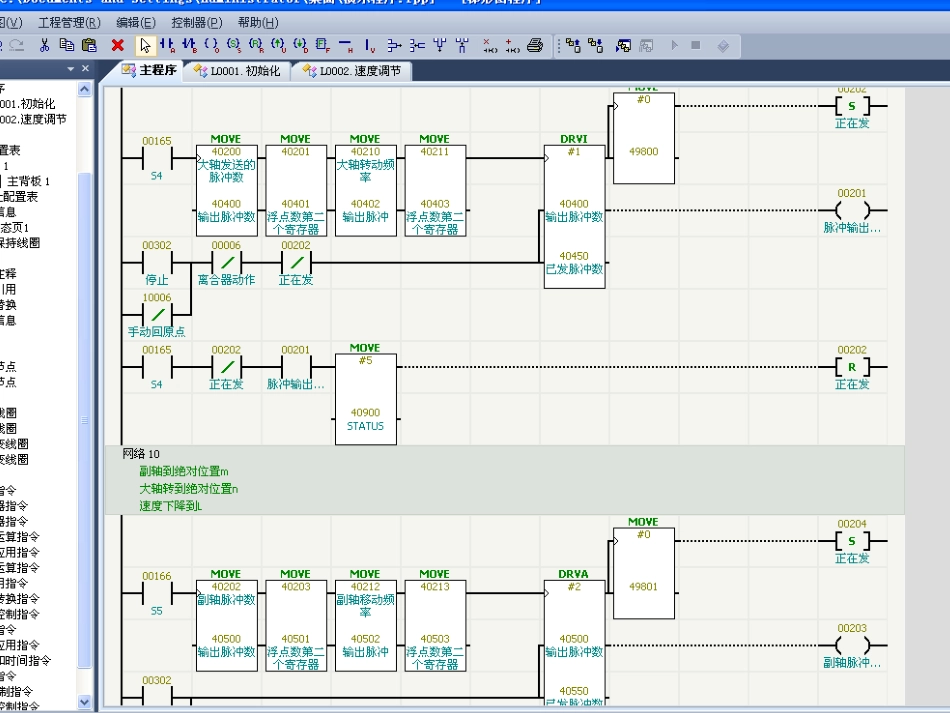

深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石独立研发，自成一派！独立研发，自成一派！军工品质，稳如磐石！军工品质，稳如磐石！注：为非官方注：为非官方资料，若有错误，敬请以官方资料为准资料，若有错误，敬请以官方资料为准矩形PLC——国产PLC的优秀代表！深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石变量说明矩形PLC编程介绍之深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石什么叫位变量和字变量位变量—用于开关量，相当于一个开关，它的值不是0就是1，只存在这两种情况，因此，用1bit就能表示它了。如：输入继电器、输出继电器、辅助继电器等。字变量—用于模拟量，占16位（16bit），它可存放的值从0~65535，为了方便以后我们统一叫它寄存器。如：定时器中的定时值50ms、反馈回来的压力值0.5Pa、温度值40℃等。深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石矩形PLC变量说明按标准的modbus协议编址1开头：数字量输入，只能读不可写，占1bit3开头：模拟量输入，只能读不可写，占一个字，16bit0开头：数字量输出，可读可写，占1bit4开头：模拟量输出，可读可写，占一个字，16bit0和4开头变量，可读可写，可用做中间寄存器位变量字变量变量组成结构：开头的一位+四位偏移量（十进制）指示类型指示大小如00125、30001深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石位变量：0开头的变量——数字量输出端子0开头，是数字量输出——比如各种阀门、电机的控制开关、继电器等，因而，它的占位空间：只用１位（1bit）就能表示它了。记忆小技巧：开头的0，跟输出out第一个字母类相似。对应于三菱plc的Y0、Y1、Y2.....西门子PLC的Q0.0、Q0.1....对应关系、数量：比如，PLC有24个输出端子DO01~DO24，则，分别对应的变量：00001~00024。当然，如果用的点数多，带了扩展模块，变量会相应的增大，N80系列plc，从00001开始，最多可以到00255。可读可写，适合当辅助中间位变量使用深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石位变量：1开头的变量——数字量输入端子1开头，是数字量输入——它的值不是为0就是为1，只存在这两种情况，比如各种阀门电机的控制按钮、原点开关信号、接近开关信号等等，因而，只用１位（1bit）就可以表示它了。记忆小技巧：开头的1，跟输出In第一个字母类相似。对应于三菱plc的X0、X1、X2.....西门子PLC的I0.0、I0.1....对应关系、数量：比如，PLC有16个数字量输入端子DI01~DI16，分别对应变量：10001~10016。当然，如果用的点数多，变量会相应的增大，最多可以到12048，即N80系列PLC，从10001开始，最多到12048。只可读不可写：因为是输入端子，1开头的变量只能够读，而不能写，因此，一般不用来做中间寄存器使用。深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石00001~0000540001程序定义，串口引脚10001~1000800006~0000830001300033000240002以M21Mad为例，寄存器变量跟端子对应示意图深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石数字量输入输出，0开头和1开头的变量使用示例：做数字量输出使用，存放脉冲的方向，不是正方向就是负方向做数字量输出使用，存放方向，不是正方向就是负方向做数字量输出使用，存放脉冲的方向，不是正方向就是负方向做中间寄存器使用，存放一个上升沿线圈1开头，是数字量输入，这儿是拉线传感器送过来的0、1信号0开头，做中间寄存器使用，存放一个常开触点0开头，做中间寄存器使用，存放一个常闭触点深圳市矩形科技有限公司独立研发自成一派军工品质稳如磐石独立研发自成一派军工品质稳如磐石字变量：3开头的变量——模拟量输入端子3开头，是模拟量输入——它的值...
