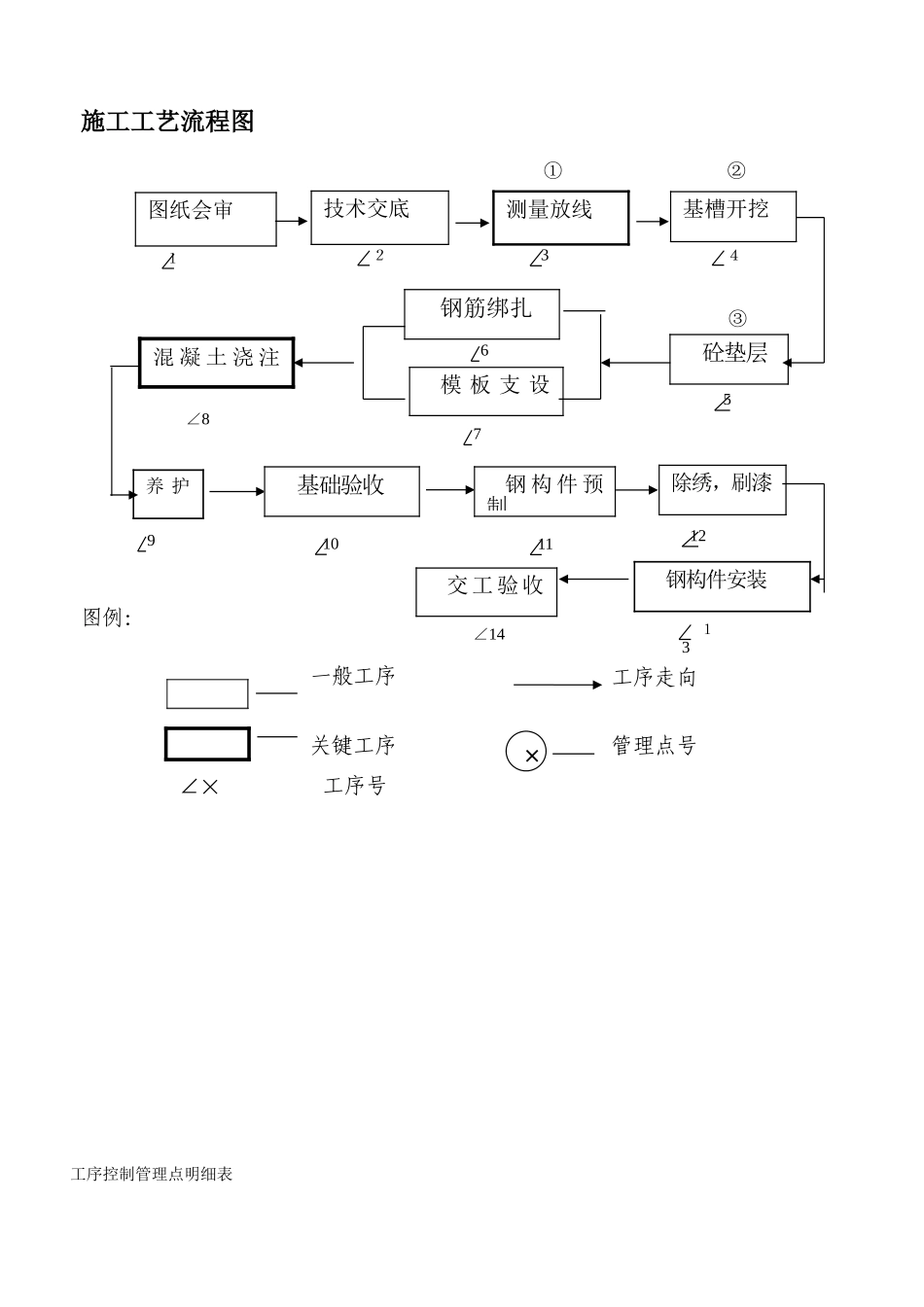

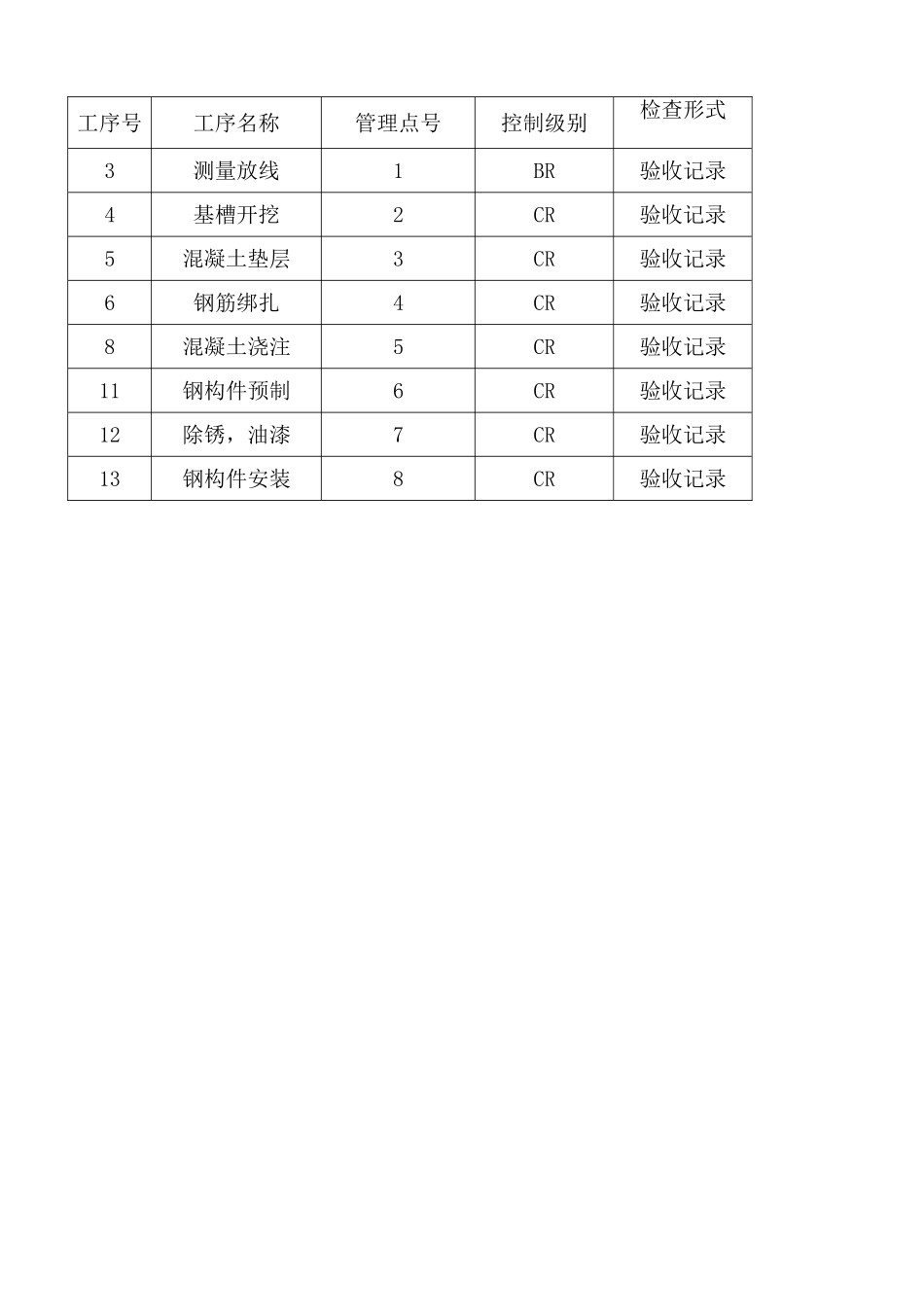

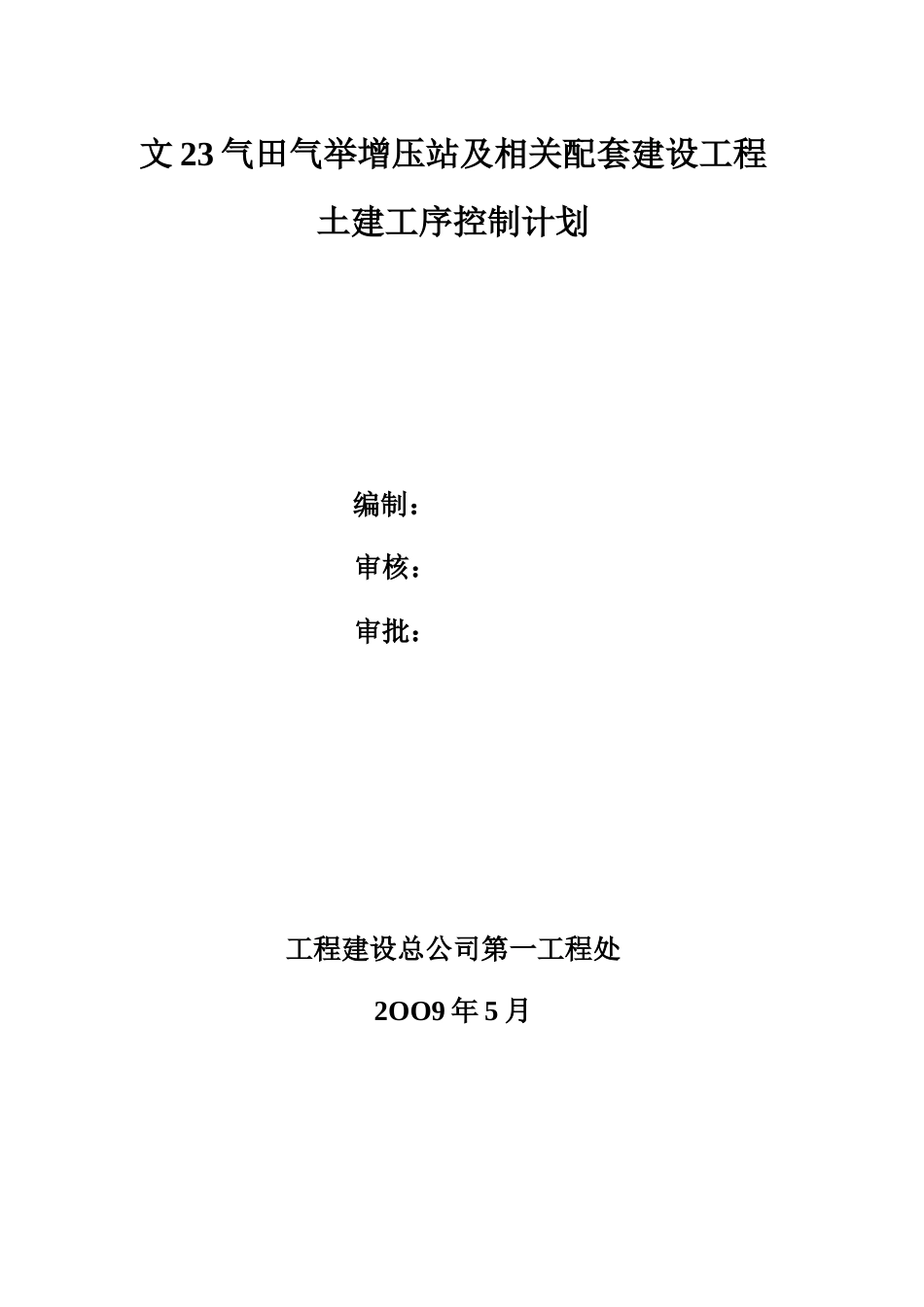

文23气田气举增压站及相关配套建设工程土建工序控制计划编制：审核：审批：工程建设总公司第一工程处2OO9年5月施工工艺流程图图例：工序控制管理点明细表×关键工序一般工序工序走向管理点号工序号∠∠83４１１3图纸会审２技术交底11②③6基槽开挖5混凝土浇注①测量放线模板支设7养护12交工验收钢构件安装钢筋绑扎砼垫层基础验收钢构件预制除绣，刷漆910∠14工序号工序名称管理点号控制级别检查形式3测量放线1BR验收记录4基槽开挖2CR验收记录5混凝土垫层3CR验收记录6钢筋绑扎4CR验收记录8混凝土浇注5CR验收记录11钢构件预制6CR验收记录12除锈，油漆7CR验收记录13钢构件安装8CR验收记录作业指导书工程名称：胡状油田H39块井区单拉井进系统改造工程---56#计量站编号：工序名称测量放线指导书编号工序编号3管理点号1指导书内容：一、技术、质量标准规范及要求:1.根据平面图测出设备基础主轴线控制点,定出设备基础主轴线。2.施测前绘制放测草图,并作好记录。1.基槽开挖要设置引桩做为施工中确定轴线位置的依据。为了控制基槽的开挖深度,当基槽快挖到设计标高时,应用水准仪在槽壁上测设水平小木桩。使小木桩上表面离槽底的设计标高为一定值。二、人员、设备、机具、材料、环境要求:1.施测人员必须经过专业培训能承担测量放线工作。2.测量用的仪器、工具、应检查合格后方可使用。三、注意事项:施测中要做好记录,测量数据整理齐全。编制人审核人检查表形式测量放线记录作业指导书工程名称：胡状油田H39块井区单拉井进系统改造工程---56#计量站编号：工序名称钢构件预制指导书编号工序编号11管理点号6指导书内容：1、施工机具要求：①、施工所用钢尺、盘尺、角尺等工具应经过计量检定。②、参加施工的电、气焊设备应满足施工要求，且性能良好，运转正常，并按规定填写《设备运转记录》。2、施工人员要求：①、施工人员必须具备施工需要的技能和专业知识。②、从事有资质要求的操作者必须是经过专门的技术培训、持证上岗的人员。3、施工环境要求：雨天、6级以上大风天禁止施工。4、施工程序及要求：①、放样、号料和切割：A、放样、号料应根据工艺要求预留制作、安装时，焊接收缩余量及切割加工余量。B、放样的允许偏差应符合下列规定：（a）、平行线距离和分段尺寸允许偏差±0.5mm。（b）、对角线差允许偏差1.0mm。（c）、宽度、长度允许偏差±0.5mm。C、零件外形尺寸号料的允许偏差±10mm。D、气割前，应将钢材切割区域表面的铁锈清除干净，气割后应清除熔渣和飞溅物，气割的允许偏差应符合下列规定：（a）、零件宽、长度允许偏差±2.0mm。（b）、切割面平面宽度允许偏差0.05T且不大于2mm。（c）、割纹深度允许偏差0.2mm。（d）、局部缺品深度允许偏差1.0mm。②、零件矫正、成型要求：编制人审核人检查表形式检查施工记录作业指导书工程名称：胡状油田H39块井区单拉井进系统改造工程---56#计量站编号：工序名称钢构件预制指导书编号工序编号11管理点号6指导书内容：A、零件外观尺寸允许偏差：（a）、型钢弯曲矢高允许偏差L/1000且不大于5.0mm。（b）、角钢肢的垂直度允许偏差b/100，b为边宽。（c）、槽钢翼缘对腹板的垂直度允许偏差b/80，b为槽钢宽度。（d）、H型钢翼缘对腹板的垂直度允许偏差b/100且不大于2.0，b为H型钢宽度。B、如零件外观尺寸允许偏差超过上述规定值应采用冷矫或热矫，热矫温度不得超过900℃。矫正后的钢材表面不应有明显的凹面或损伤、划痕，深度不得大于0.3mm。③、构件组装要求：A、构件组装前，零件应经检查合格，接连接触面和沿焊缝边缘，每边30-50mm范围内的铁锈、毛刺、污垢应清除干净。B、板材、型材的拼接、矫正应在组装前进行，型材、板材拼接允许偏差如下：（a）、对口错边允许偏差为10%，δ且不大于3.0mm。（b）、间隙允许偏差±1.0mm。C、组对框架、平台时，其尺寸允许偏差应符合下列要求：（a）、平台长度和宽度允许偏差±3.0mm（b）、平台两对角线差允许偏差3.0mm。D、组对框架、平台、立梯时，其尺寸允许偏差应符合下列要求：（a）、立梯宽度、长度允许偏差±2.0mm（b）、立梯踏步间距允许偏差±3.0mm（C）、立梯纵梁、弯曲矢高允许偏差L/1000。E、...
