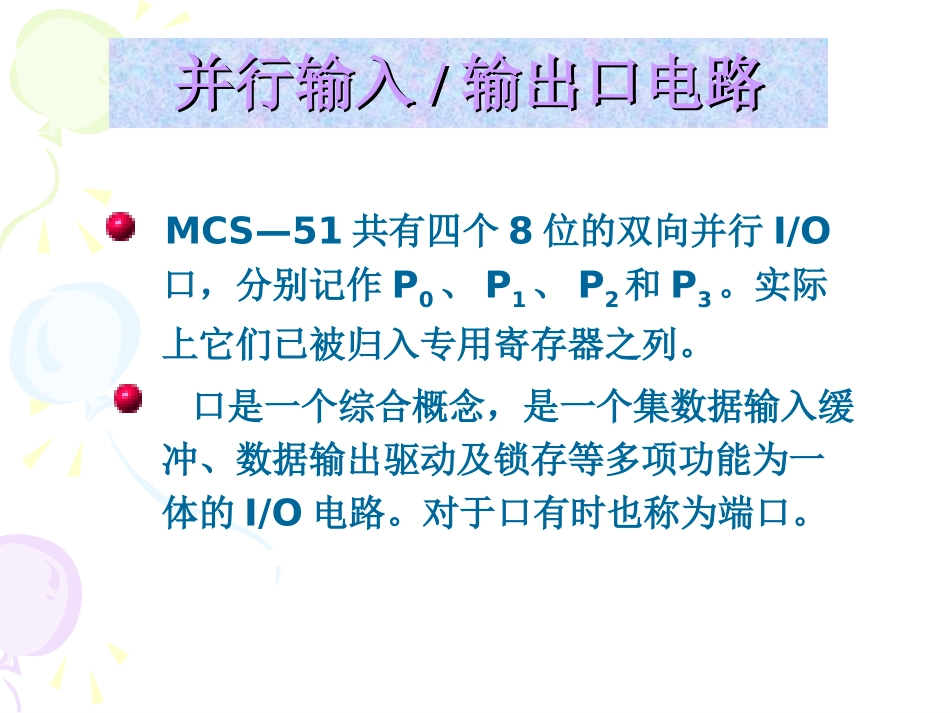

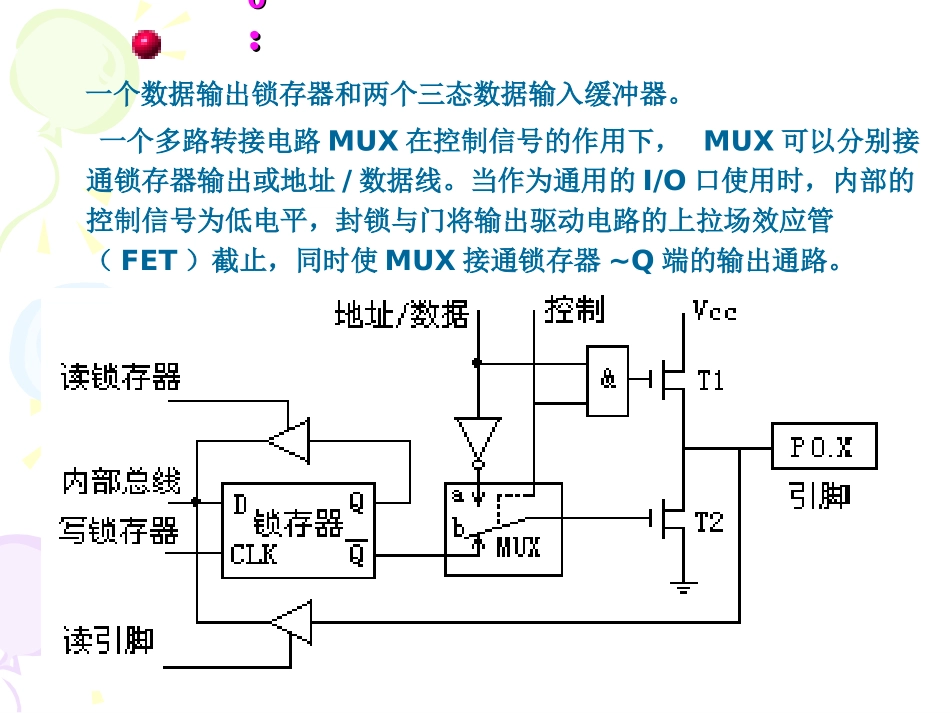

单片机原理与应用实验信通学院李北明MCS—51共有四个8位的双向并行I/O口，分别记作P0、P1、P2和P3。实际上它们已被归入专用寄存器之列。口是一个综合概念，是一个集数据输入缓冲、数据输出驱动及锁存等多项功能为一体的I/O电路。对于口有时也称为端口。并行输入并行输入//输出口电路输出口电路PP00口口：：一个数据输出锁存器和两个三态数据输入缓冲器。一个多路转接电路MUX在控制信号的作用下，MUX可以分别接通锁存器输出或地址/数据线。当作为通用的I/O口使用时，内部的控制信号为低电平，封锁与门将输出驱动电路的上拉场效应管（FET）截止，同时使MUX接通锁存器~Q端的输出通路。PP11口口：：作通用I/O口使用，所以在电路结构上与P0口有一些不同之处。首先它不再需要多路转接电路MUX，其次是电路的内部有上拉电阻。与场效应管共同组成输出驱动电路。作为输出口使用时，已能向外提供推拉电流负载，无需再外接上拉电阻。PP22口：口：P2口电路中比P1口多了一个多路转换电路MUX，这又正好与P0口一样。P2口也可以作为通用I/O口使用。这时多路转接开关倒向锁存器的Q端。但通常应用情况下，P2口是作为高位地址线使用，此时多路转接开关应倒向相反方向。PP33口：口：P3口的特点在于为适应引脚信号第二功能的需要。对于第二功能为输出的信号引脚，当作为I/O使用时，第二功能信号引线应保持高电平，与非门开通，以维持从锁存器到输出端数据输出通路的畅通。当输出第二功能信号时，该位的锁存器应置“1”，使与非门对第二功能信号的输出是畅通的，从而实现第二功能信号的输出。端口小结：端口小结：（1）系统总线：地址总线（16位）：P0（地址低8位）、P2口（地址高8位）数据总线（8位）：P0口（地址/数据分时复用，借助ALE）；控制总线（6根）：P3口的第二功能和9、29、30、31脚；（2）供用户使用的端口：P1口、部分未作第二功能的P3口；（3）P0口作地址/数据时，是真正的双向口，三态，负载能力为8个LSTTL电路；P1～P3是准双向口，负载能力为4个LSTTL电路。（4）P0～P3在用作输入之前必须先写“1”，即：（P0）=FFH～（P3）=FFH。MCS—51系列单片机引脚及总线结构(a)管脚图；(b)引脚功能分类P0为三态双向口，它可作为输入输出端口使用，也可作为系统扩展时的低8位地址/8位数据总线使用。P1口为准双向口，每一位都可以分别定义为输入或输出使用。P2口也是一个准双向口，它有两种使用功能：作为普通I/O端口或作为系统扩展时的高8位地址总线。P3口为多功能口，除了用作通用I/O口之外，它的每一位都有各自的第二功能。一、实验目的二、实验说明三、实验仪器四、实验内容六、实验报告要求第二次实验第二次实验单片机单片机P1P1口输入输出实验口输入输出实验五、思考题一、实验目的一、实验目的1、学习P1口的使用方法。2、学习延时子程序的编写和使用。3、熟练在汇编软件环境下编写、修改、调试、和运行硬件程序4、熟悉汇编语言二、实验说明二、实验说明1、P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。2、P1.0,P1.1作输入口接两个拨动开关，P1.2,P1.3作输出口，接两个发光二极管，编写程序读取开关状态，将此状态，在发光二极管上显示出来。编程时应注意P1.0,P1.1作为输入口时应先置1,才能正确读入值。三、实验仪器和条件三、实验仪器和条件•计算机•伟福软件（lab2000P）四、实验内容四、实验内容1、P1口是准双向口。它作为输出口时与一般的双向口使用方法相同。由准双向口结构可知当P1口用为输入口时，必须先对它置“1”。若不先对它置“1”，读入的数据是不正确的。2、8051延时子程序的延时计算问题，计算和估算延时子程序的时间。关于延时子程序的时间计算，查指令表可知MOV和DJNZ指令均需用两个机器周期，在6MHz晶振时，一个机器周期时间长度为12/6MHZ，所以上面延时子程序该的执行时间为：（256×255+2）×2×12÷6≈261ms采用采用P1P1口作输出口作输出P1口是准双向口，它作为输出口使用时具有锁存功能。实验所需要LED电平显示电路如图所示。采用采用P1P1口作输入和输出口作输入和输出由P1口的准双向口结构可知，当作为输入口时，必须先对它置“1”。若不先对它置...
