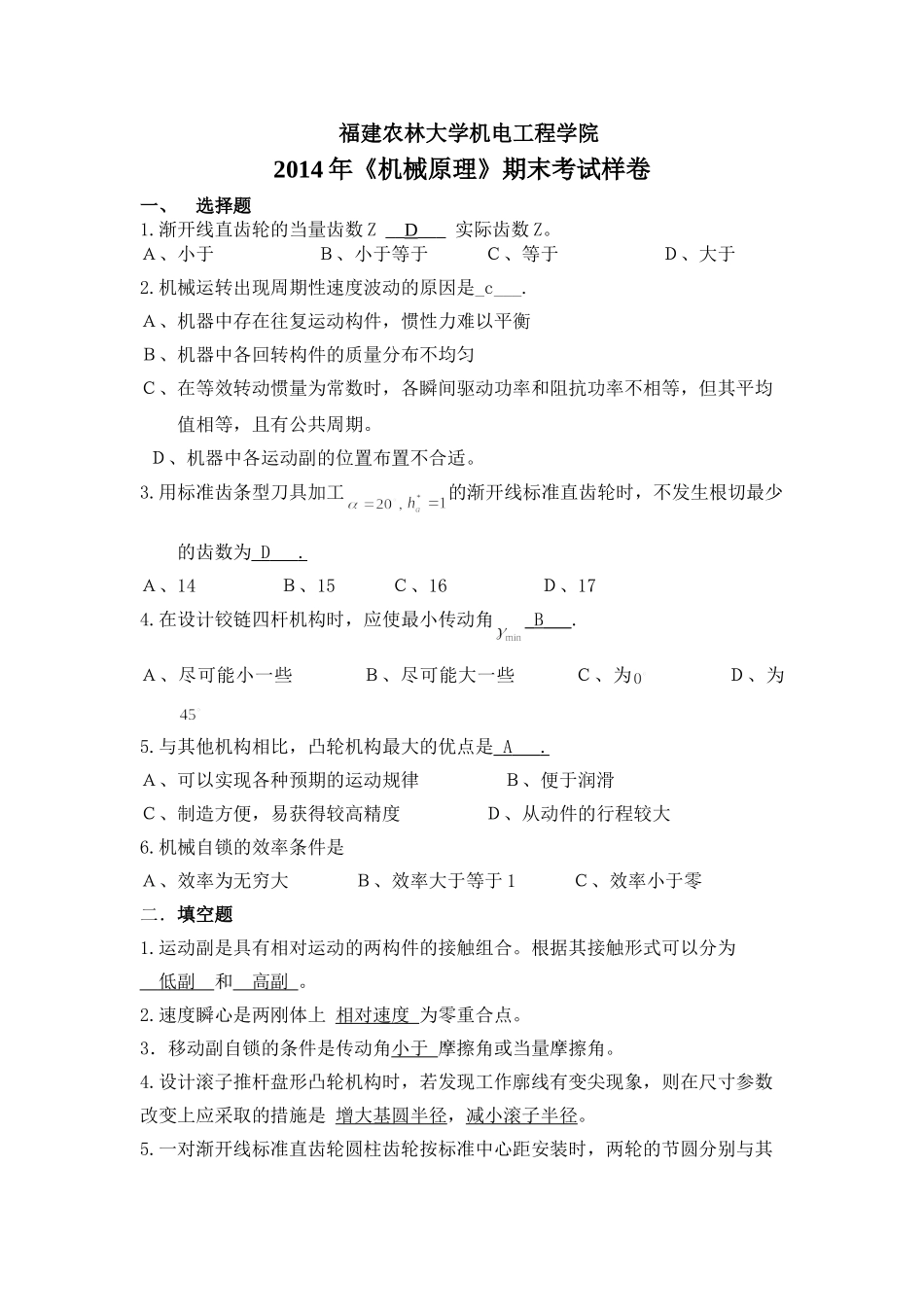

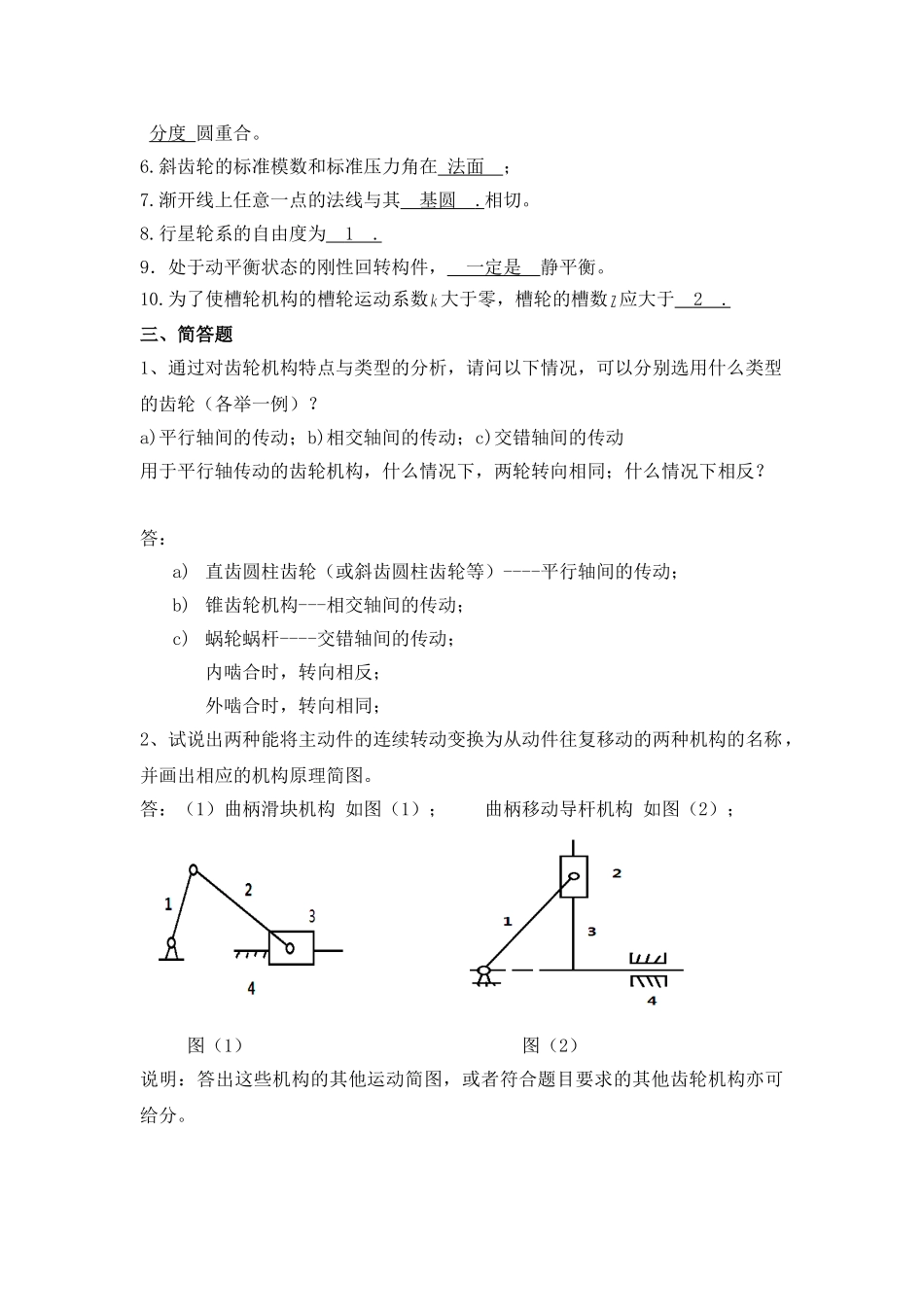

福建农林大学机电工程学院2014年《机械原理》期末考试样卷一、选择题1.渐开线直齿轮的当量齿数Z__D___实际齿数Z。Ａ、小于Ｂ、小于等于Ｃ、等于Ｄ、大于2.机械运转出现周期性速度波动的原因是_c___.Ａ、机器中存在往复运动构件，惯性力难以平衡Ｂ、机器中各回转构件的质量分布不均匀Ｃ、在等效转动惯量为常数时，各瞬间驱动功率和阻抗功率不相等，但其平均值相等，且有公共周期。Ｄ、机器中各运动副的位置布置不合适。3.用标准齿条型刀具加工的渐开线标准直齿轮时，不发生根切最少的齿数为_D___.Ａ、14Ｂ、15Ｃ、16Ｄ、174.在设计铰链四杆机构时，应使最小传动角_B___.Ａ、尽可能小一些Ｂ、尽可能大一些Ｃ、为Ｄ、为5.与其他机构相比，凸轮机构最大的优点是_A___.Ａ、可以实现各种预期的运动规律Ｂ、便于润滑Ｃ、制造方便，易获得较高精度Ｄ、从动件的行程较大6.机械自锁的效率条件是Ａ、效率为无穷大Ｂ、效率大于等于1Ｃ、效率小于零二．填空题1.运动副是具有相对运动的两构件的接触组合。根据其接触形式可以分为低副和高副。2.速度瞬心是两刚体上相对速度为零重合点。3．移动副自锁的条件是传动角小于摩擦角或当量摩擦角。4.设计滚子推杆盘形凸轮机构时，若发现工作廓线有变尖现象，则在尺寸参数改变上应采取的措施是增大基圆半径，减小滚子半径。5.一对渐开线标准直齿轮圆柱齿轮按标准中心距安装时，两轮的节圆分别与其分度圆重合。6.斜齿轮的标准模数和标准压力角在法面；7.渐开线上任意一点的法线与其基圆.相切。8.行星轮系的自由度为1.9．处于动平衡状态的刚性回转构件，一定是静平衡。10.为了使槽轮机构的槽轮运动系数大于零，槽轮的槽数应大于2.三、简答题1、通过对齿轮机构特点与类型的分析，请问以下情况，可以分别选用什么类型的齿轮（各举一例）？a)平行轴间的传动；b)相交轴间的传动；c)交错轴间的传动用于平行轴传动的齿轮机构，什么情况下，两轮转向相同；什么情况下相反？答：a)直齿圆柱齿轮（或斜齿圆柱齿轮等）----平行轴间的传动；b)锥齿轮机构---相交轴间的传动；c)蜗轮蜗杆----交错轴间的传动；内啮合时，转向相反；外啮合时，转向相同；2、试说出两种能将主动件的连续转动变换为从动件往复移动的两种机构的名称，并画出相应的机构原理简图。答：（1）曲柄滑块机构如图（1）；曲柄移动导杆机构如图（2）；图（1）图（2）说明：答出这些机构的其他运动简图，或者符合题目要求的其他齿轮机构亦可给分。四、计算如图所示机构的自由度，,且为平行四边形（若存在局部自由度、复合铰链、虚约束，必须指出）。解:G为复合铰链，CD为虚约束，滚子B带来一个局部自由度,,则自由度：五、已知一对外啮合齿轮传动，按标准中心距安装，，中心距，若取小齿轮齿数试求其传动比与重合度。附重合度计算公式，式中，为啮合角，分别为啮合齿轮1、2的齿顶圆压力角。解：得得六、如图所示轮系，已知各齿轮的齿数分别是Z1、Z2、Z3、Z4、Z5、Z5’、Z6，求iH6表达式，并说明构件H和构件6的转向是相同还是相反？七、作图题用图解法设计一曲柄滑块机构。已知滑块的行程速比系数K=1.4，滑块的行程H=60mm。导路偏距e=20mm，求曲柄长度和连杆长度。
