硬盘数据常识VIP免费

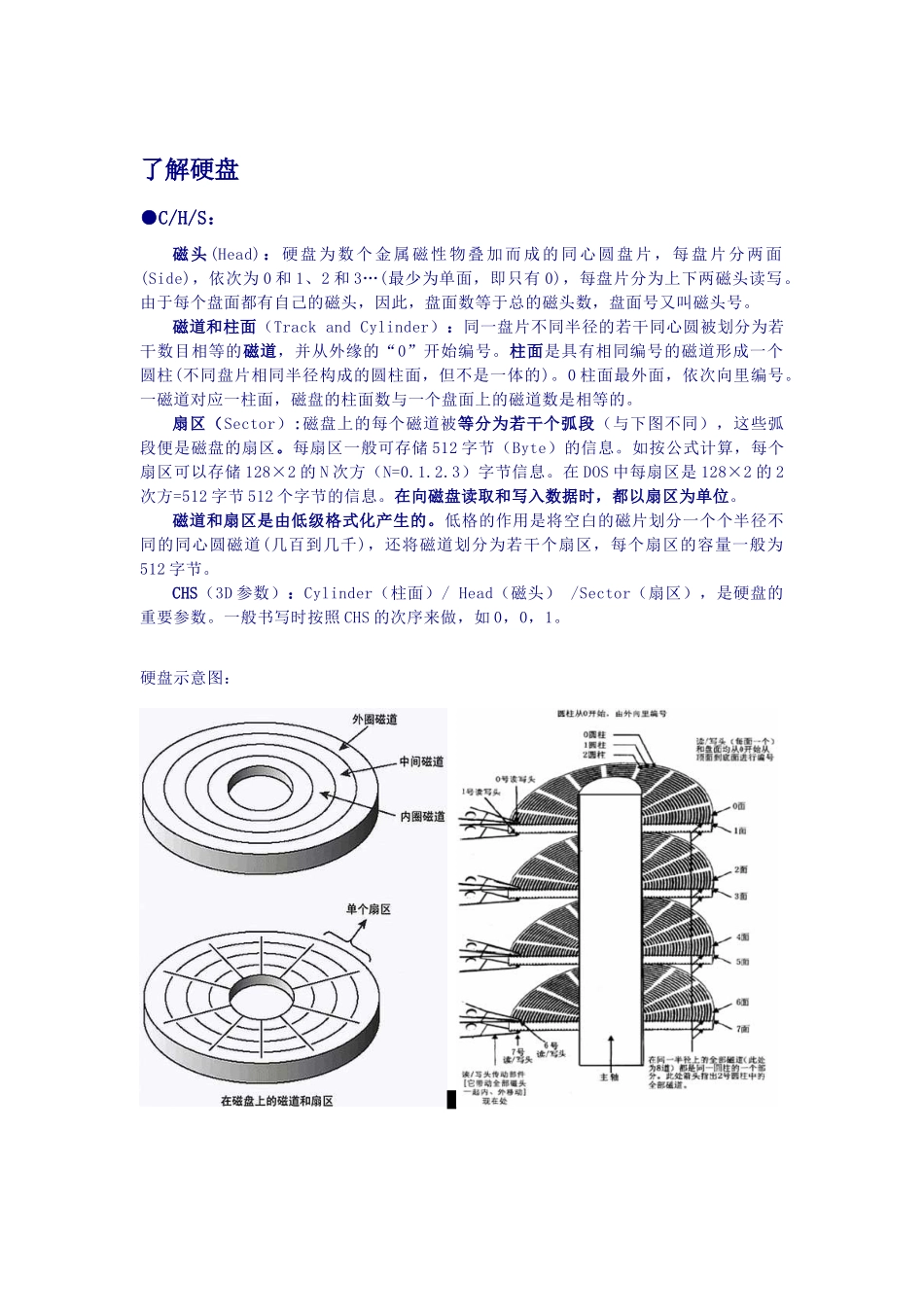

了解硬盘●C/H/S：磁头(Head)：硬盘为数个金属磁性物叠加而成的同心圆盘片，每盘片分两面(Side)，依次为0和1、2和3…(最少为单面，即只有0)，每盘片分为上下两磁头读写。由于每个盘面都有自己的磁头，因此，盘面数等于总的磁头数，盘面号又叫磁头号。磁道和柱面（TrackandCylinder）：同一盘片不同半径的若干同心圆被划分为若干数目相等的磁道，并从外缘的“0”开始编号。柱面是具有相同编号的磁道形成一个圆柱(不同盘片相同半径构成的圆柱面，但不是一体的)。0柱面最外面，依次向里编号。一磁道对应一柱面，磁盘的柱面数与一个盘面上的磁道数是相等的。扇区（Sector）:磁盘上的每个磁道被等分为若干个弧段（与下图不同），这些弧段便是磁盘的扇区。每扇区一般可存储512字节（Byte）的信息。如按公式计算，每个扇区可以存储128×2的N次方（N=0.1.2.3）字节信息。在DOS中每扇区是128×2的2次方=512字节512个字节的信息。在向磁盘读取和写入数据时，都以扇区为单位。磁道和扇区是由低级格式化产生的。低格的作用是将空白的磁片划分一个个半径不同的同心圆磁道(几百到几千)，还将磁道划分为若干个扇区，每个扇区的容量一般为512字节。CHS（3D参数）：Cylinder（柱面）/Head（磁头）/Sector（扇区），是硬盘的重要参数。一般书写时按照CHS的次序来做，如0，0，1。硬盘示意图：●硬盘数据的记录方式◇两种地址：1.物理地址(“绝对扇区”)：信息记录被表示为：××柱面（磁道），××磁头，××扇区，从0柱0磁1扇开始，编号整个硬盘。2.逻辑（logic）地址(“相对扇区”)：只有一个逻辑扇区号，可以从0柱0磁1开始计数(如LBA)，也可以从0柱1磁1扇开始计数(如DOS扇区)即各分区单独计数。DOS扇区即是一种相对扇区，它从0柱1磁1扇（DBR）开始计数，把第一个DOS扇区（DOS能访问的第一个扇区）编号为逻辑0扇（即C盘逻辑0扇，而MBR所在的0柱0磁1扇则没有DOS扇区编号，只能调用BIOS访问）。两种地址在不同地方称呼各不相同。◇硬盘的工作模式：1.NORMAL：最大1024柱,16磁头,63扇，因此最大容量528MB。2.LARGE：当柱面大于1024时，把柱面数除以2,把磁头数乘以2,其总容量不变。3.LBA：由IDE控制器中的地址翻译器把CHS参数转换为单一的扇区参数。◇硬盘的寻址方式：1.CHS寻址方式（物理寻址方式，8.4GB以下使用）:柱面：范围为0～1023柱，表示硬盘每一面盘片上有几条磁道,最大为1024。磁头：范围为0～254个，表示硬盘总共有几个磁头,也就是有几面盘片,最大为255。扇区：范围为1～63扇，表示每一条磁道上有几个扇区,最大为63。NORMAL和LARGE使用的是CHS寻址方式。在CHS寻址方式中，最大寻址范围是：255×1024×63×512/1000/1000/1000=8.4G。注意：这里的CHS参数与硬盘真实的CHS其实并不相同（硬盘中一般一个盘片对应两个磁头。单碟对应两个磁头；双碟则只有三个磁头，其中一个磁头被两张盘片共用；有的硬盘则只有一磁头。因此物理磁头数不可能多达255个）。硬件意义上的CHS与文件系统的CHS的转换是由硬盘的固件来完成的。2.LBA寻址方式（LogicBlockAddress，逻辑块寻址，8.4GB以上使用）:早期硬盘的扇区在同心圆磁道中呈扇面形状（如上图），由于每个磁道的扇区数相等（与软盘一样），所以外磁道的记录密度要远低于内磁道，会浪费很多磁盘空间。现在改用等密度结构生产硬盘，外侧磁道一圈因周长更大，所以扇区数量更多(大于63个，在磁道数量一样的情况下，文件系统的柱面数因此变多了)，内侧则更少。采用这种结构后，硬盘不再具有实际的CHS参数。系统在写入数据时是从柱面的0磁头1扇区开始写入，第一个磁道写满后，就在同一柱面的下一盘面来写。一个柱面写满后才移动磁头到下一个柱面，从而使磁盘性能最优。硬盘读写数据时采用以扇区（即逻辑块）为单位进行线性寻址的方式,扇区编号也就是该扇区的LBA地址。LBA方式把0柱0磁1扇编为逻辑“0”扇区（即零磁道，与“DOS扇区”的“0”扇区不同），0，0，2为逻辑1扇区，0，0，63为逻辑62扇区(此扇后为非隐藏扇区)，0，1，1，为逻辑63扇区，0柱编完后再转到1，0，1依次进行，直至把所有的扇区都编上号。WinHex把LBA扇区（及DOS扇区）称为“逻辑扇区”，PM则称...
