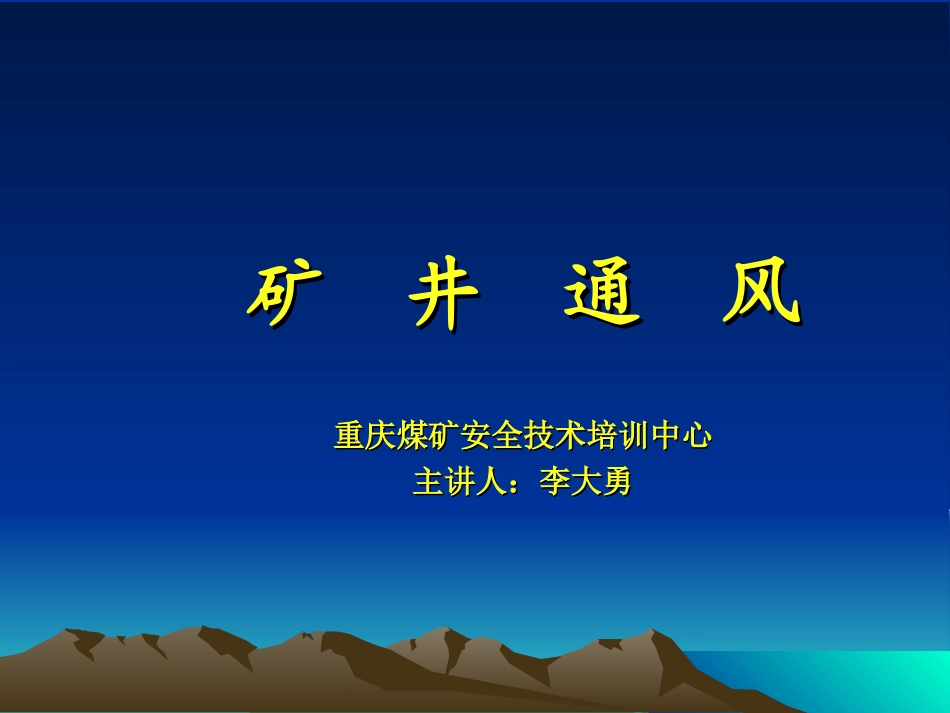

各位学员，上午好！各位学员，上午好！欢迎大家来到安培中心！欢迎大家来到安培中心！矿井通风矿井通风重庆煤矿安全技术培训中心重庆煤矿安全技术培训中心主讲人：李大勇主讲人：李大勇思考的问题思考的问题•1.为什么井工开采的煤矿必须通风?•排除有毒有害气体、矿尘，提供氧气，降低工作场所温度，创造相对适宜的工作环境•2.矿井通风采用什么方式？•自然通风；机械式通风：压入式、抽出式•3.煤矿生产中，通风的主要问题是什么？•风量不够、风阻过大、风机富余量不够、局部瓦斯积聚、采空区漏风、煤与瓦斯突出第一章矿井空气第一章矿井空气思考的问题•⑴新风、污风、瓦斯？？•新鲜；污染；井下所有的有毒有害气体；•⑵有毒有害气体及其来源？？•从采落下来的煤炭中放出；•从采掘工作面煤壁内放出；•从煤巷两帮及顶底板放出；•从采空区及围岩煤壁中放出；•爆破工作；矿井火灾；•瓦斯及煤尘爆炸等一、矿井空气成分浓度标准•《规程》规定,采掘工作面的进风流中，氧气浓度不低于20%，二氧化碳浓度不超过0.5%。•矿井总回风巷或一翼回风巷中瓦斯或二氧化碳浓度超过0.75%时，必须立即查明原因,进行处理。•采区回风巷、采掘工作面回风巷风流中瓦斯浓度超过1.0%或二氧化碳浓度超过1.5%时，必须停止工作，撤出人员，采取措施，进行处理。0.5%0.75%1.5%1.0%二、有害气体的检测方法•目前使用最广泛是快速测定法，煤矿中用于检测瓦斯的仪器有光学瓦斯检定器、瓦斯检测报警仪、瓦斯断电仪等。三、防治有害气体危害的措施•加强通风。•加强对有害气体的检查。•瓦斯抽放。•放炮喷雾或使用水炮泥。•加强对通风不良处和井下盲巷的管理。•井下人员必须随身佩带自救器。•对缺氧窒息或中毒人员及时进行急救。四、矿井气候条件•（一）矿井空气的温度•适宜的矿井温度为15~20℃；《规程》规定采掘工作面空气温度不超过26℃，机电硐室不超过30℃。•（二）矿井空气的湿度•矿井进风路线“冬干夏湿”。采掘工作面和回风系统，空气湿度基本稳定，一般都在90%以上，甚至接近100%。•（三）井巷风速井巷名称允许风速/（m/s）最低最高无提升设备的风井和风硐15专为升降物料的井筒12风桥10升降人员和物料的井筒8主要进、回风巷8架线电机车巷道1.08运输机巷，采区进、回风巷0.256采煤工作面、掘进中的煤巷和半煤岩巷0.254掘进中的岩巷0.154其它通风人行巷道0.15五、井巷风速与风量测定巷道中的风速分布图机械叶轮式风表•《煤矿安全规程》规定,按井下同时工作的最多人数计算，每人每分钟供给风量不得少于4m3。线路法测风定点法测风风量Q=风速×巷道断面积第二章矿井通风动力第二章矿井通风动力思考的问题•⑴井下巷道中为什么会形成风流？•进风井与回风井之间存在压力差•⑵矿井通风方法有哪些？•自然通风---风流紊乱•压入式通风---正压通风•抽出式通风---负压通风•压抽混合通风---一般为负压通风自然通风机械通风一、通风方法•《规程》规定，每一个矿井都必须采用机械通风。•矿井通风中，按《规程》要求，都要在主通风机房内安装水柱计，此仪器就是显示风硐断面相对压力的垂直U型压差计，一般是静压水柱计。二、矿井主通风机房内水柱计的安装和作用图2-19静压水柱计的安装方法1-风硐；2-静压管；3-三通；4-胶管；5-环形管a-壁面取压法b-环形管取压法三、矿井通风机四、通风机联合运转•在长巷掘进局部通风中，当风筒的通风阻力过大，而风量却不需要很大时，可采用局部通风机串联工作。当矿井通风阻力不大，而需风量很大时，可采用通风机并联工作。•在装有通风机的井口上为防止瓦斯或煤尘爆炸时毁坏通风机而安装的装置。•图4-10所示为出风井口的防爆门，正常通风时它可以隔离地面大气与井下空气。当井下发生爆炸事故时，防爆门随即能被爆炸波冲开，起到卸压作用以保护通风机。五、防爆门六、矿井反风•《规程》规定：当矿井主要进风系统（井口附近、井筒；井底车场，运输大巷）发生火灾时，为了救灾撤退井下人员应立即实行全矿性反风。•《规程》规定：生产矿井主要通风机必须装有反风设施，并能在l0min内改变巷道中的风流方向；当风流方向改变后，主要通风机的供给风量不应小...
