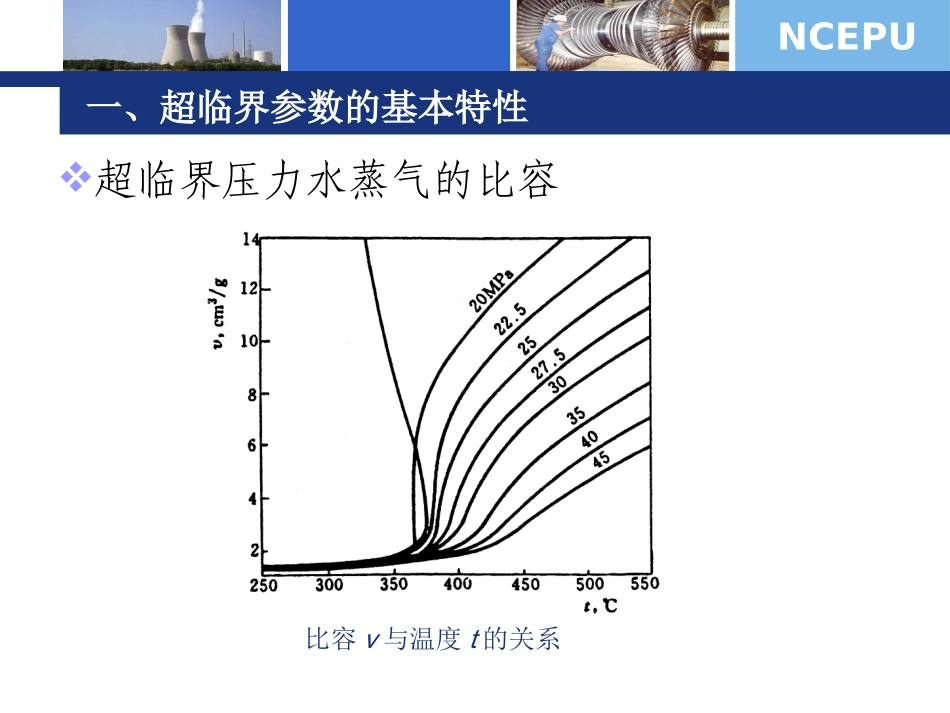

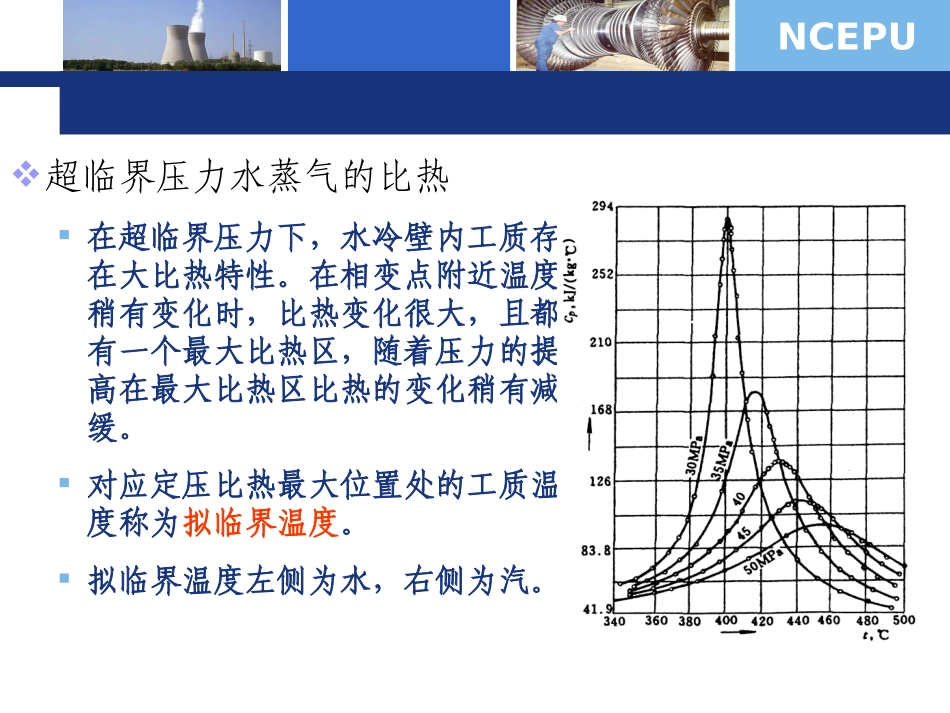

NCEPU直流锅炉的水动力特性NCEPU一、超临界参数的基本特性超临界压力水蒸气的比容比容v与温度t的关系NCEPU超临界压力水蒸气的比热在超临界压力下，水冷壁内工质存在大比热特性。在相变点附近温度稍有变化时，比热变化很大，且都有一个最大比热区，随着压力的提高在最大比热区比热的变化稍有减缓。对应定压比热最大位置处的工质温度称为拟临界温度。拟临界温度左侧为水，右侧为汽。NCEPU超临界压力水蒸气的焓临界压力和超临界压力在相变点附近，同样当温度稍有变化时，焓值变化很大，但是超过一定压力以后，焓值变化减缓。NCEPU二、亚临界和超临界压力下的流动稳定性水动力特性：是指一定热负荷下，强制流动受热面管屏中工质流量G与流动压降Δp之间的关系，也可用函数形式表示:Δp=f(G)直流锅炉水动力不稳定的表现为：流量与压差的关系不是单值性的，而是多值性的，即对应一个压差，出现一个或两个以上的流量。NCEPU水平管忽略重位压差和加速压降，压差表示为：当流量增加时，热水断长度增加，蒸发段长度减小，出口蒸汽量D减小，质量含汽率x减小，减小,平均密度增大；x减小的影响比流量增加的影响大时，出现随流量增加压差下降的过程。22221()21()2qslzmcjbqsqsqsqsqslGpppdAlGdArsLzfLqsNCEPU特性方程式111212118),()()(2223rdqLCridLBriqiAPawCwBwApiqw其中工质在受热管中的质量流速双相流摩擦阻力校正系数受热面平均热负荷进口处工质欠焓第二节直流锅炉的水动力多值性NCEPU对特性方程式求导得单值条件强制流动水冷壁水动力多值性出现得根本原因是：由于热水段和蒸发段共存，且由于蒸发段中由于扰动使工质比容变化较大引起的。0)(2)(3)(2CwBwAwdpd032ACBNCEPU压力越高，其水动力特性ΔP=f(G)越趋于稳定。NCEPU直流锅炉蒸发受热面出现不稳定流动的根本原因是汽和水的比容差以及水冷壁进口有热水段存在，在一定条件下实际运行的直流锅炉蒸发受热面就会发生这种流动不稳定的工况。具体表现：对于一根管子，流量时大时小；对于并联运行的一组管子，有的管子流量大，有的管子流量小。NCEPU热负荷大小、运行工况及水冷壁入口水的欠焓对流动稳定性都有影响。超临界压力直流锅炉在启动和低负荷时，其压力低，因此仍有流动稳定性的问题。即使是超临界压力下，当水平布置的蒸发受热面沿管圈长度方向热焓变化时，工质的比容也随之发生变化，尤其在最大比热区，其变化更大，因此仍有流动多值性的问题。NCEPU三、直流锅炉蒸发受热面的脉动性流动定义：在管屏两端压差相同，当给水量和流出量基本不变的情况下，管屏里管子流量随时间作周期性波动的现象，叫脉动现象。脉动种类管间脉动屏间(屏带或管屏间)脉动整体脉动(全炉脉动)NCEPU管间脉动并联工作的管子之间，某些管子的进口水流量时大时小。对于一根管子，进口的水量最大时，出口蒸汽量最小；一部分管子的水流量增大时，另一部分水流量却在减小；与此同时，出口蒸汽量也在进行周期性变化。整个管组的进水量和蒸汽量变化不大。NCEPU管屏脉动与管间脉动相似，指的是各个管屏之间的脉动现象。整体脉动全部并联管屏中流量同时发生的周期性波动。使用特性比较平缓的离心式给水泵造成的。当给水量、燃料量、压力剧烈变化时，会引起整体脉动。特点：振幅是变化的，没有严格的周期，逐步衰减。NCEPU脉动的危害脉动→工质压力、温度的周期性变化，引起：管壁温度周期性变化，引起管子疲劳破坏；过热段长度周期性变化→出口气温周期性变化→气温难于控制，引起管壁超温；脉动严重时，引起管屏的机械振动，造成管屏机械应力破坏。NCEPU防止脉动的措施1.增大质量流速气泡不易变大，管内不会形成较高的局部压力，保持稳定的进口水量。2.提高进口压力。p高，汽水密度差小，局部压力升高的现象不易发生。3.降...
