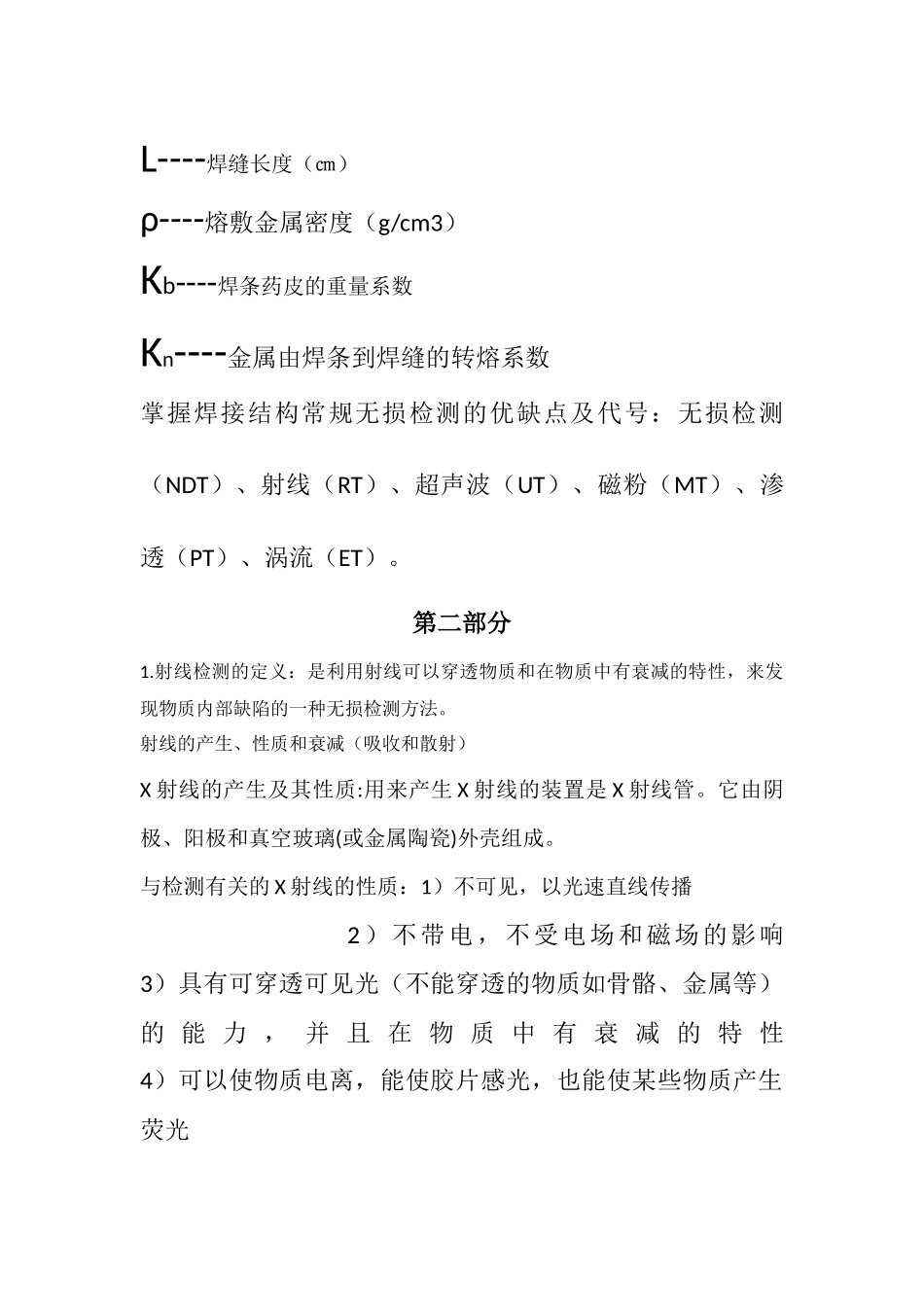

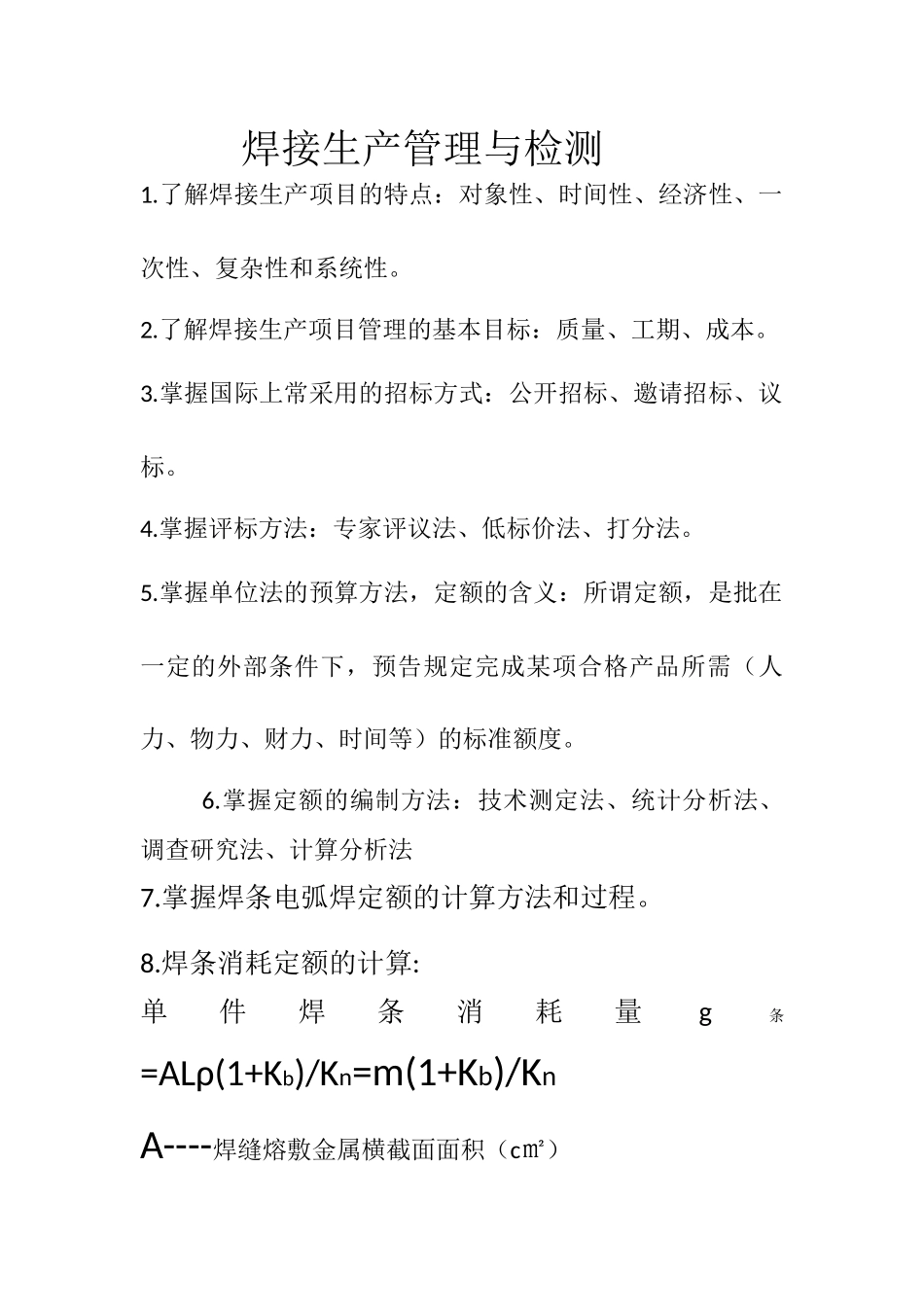

焊接生产管理与检测1.了解焊接生产项目的特点：对象性、时间性、经济性、一次性、复杂性和系统性。2.了解焊接生产项目管理的基本目标：质量、工期、成本。3.掌握国际上常采用的招标方式：公开招标、邀请招标、议标。4.掌握评标方法：专家评议法、低标价法、打分法。5.掌握单位法的预算方法，定额的含义：所谓定额，是批在一定的外部条件下，预告规定完成某项合格产品所需（人力、物力、财力、时间等）的标准额度。6.掌握定额的编制方法：技术测定法、统计分析法、调查研究法、计算分析法7.掌握焊条电弧焊定额的计算方法和过程。8.焊条消耗定额的计算:单件焊条消耗量g条=ALρ(1+Kb)/Kn=m(1+Kb)/KnA----焊缝熔敷金属横截面面积（c㎡）L----焊缝长度（㎝）ρ----熔敷金属密度（g/cm3）Kb----焊条药皮的重量系数Kn----金属由焊条到焊缝的转熔系数掌握焊接结构常规无损检测的优缺点及代号：无损检测（NDT）、射线（RT）、超声波（UT）、磁粉（MT）、渗透（PT）、涡流（ET）。第二部分1.射线检测的定义：是利用射线可以穿透物质和在物质中有衰减的特性，来发现物质内部缺陷的一种无损检测方法。射线的产生、性质和衰减（吸收和散射）X射线的产生及其性质:用来产生X射线的装置是X射线管。它由阴极、阳极和真空玻璃(或金属陶瓷)外壳组成。与检测有关的X射线的性质：1）不可见，以光速直线传播2）不带电，不受电场和磁场的影响3）具有可穿透可见光（不能穿透的物质如骨骼、金属等）的能力，并且在物质中有衰减的特性4）可以使物质电离，能使胶片感光，也能使某些物质产生荧光5）能起生物效应，伤害和杀死细胞高能X射线的特性：穿透力强、灵敏度高、透照幅度宽。射线检测的方法：射线照相法射线实时成像法（XRTI法）射线照相法是根据被检测焊件与其内部缺陷介质对射线能量衰减程度不同，使得射线透过焊件后的强度不同，使缺陷能在射线底片上显示出来的方法。射线的衰减定义：射线在物质中传播时，随着距离的增加，射线的强度不断减弱的现象称为射线的衰减JB/T4730.2-2005（P182页）射线检测工艺及参数的选择：1、工艺准备2、透照布置3、确定检测位置4、标记及摆放5、射线能量的选择6、聚焦的选择7、曝光量的选择对于X射线检测而言，曝光量是指管电流与时间的乘积。对于γ射线源来说，曝光量是放射源活度与时间的乘积。底片评定的基本要求：1、底片质量要求：（1）灵敏度是指在射线底片上可以观察到的最小缺陷尺寸或最小细节尺寸（2）绝对灵敏度在射线底片上所能发现的射线穿透方向上的最小尺寸（3）相对灵敏度用人工孔槽、金属丝尺寸（像质计）作为底片影像质量的检测工具而得到的灵敏度。2、黑度为保证底片具有足够的对比度，黑度不能太小，但因受到观片灯亮度的限制，底片黑度不能过大。3、标记底片上标记的种类和数量应符合有关标准和工艺规定标记影像应显示完整、位置正确。1）识别标记检查产品编号、焊接接头编号、部位编号和透照日期。2）定位标记检查中心定位标记、搭接标记等。圆形缺陷的评定：选定评定区域母材厚度T≤25>25-100>100评定区域10×1010×2010×302.条状夹渣的评定单个条状夹渣长度质量等级板厚T夹渣长度条状夹渣总长T≤12412
