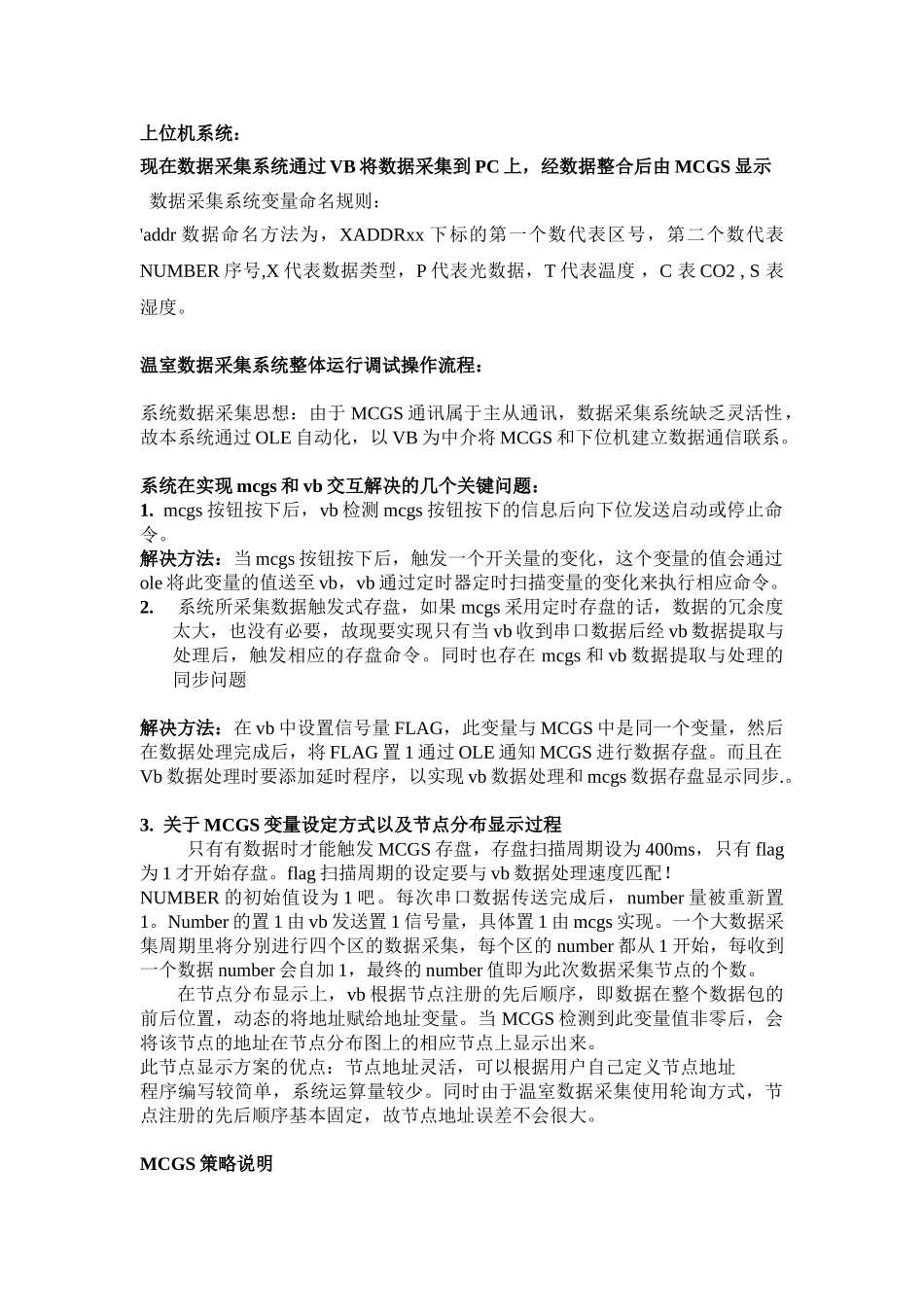

上位机系统：现在数据采集系统通过VB将数据采集到PC上，经数据整合后由MCGS显示数据采集系统变量命名规则：'addr数据命名方法为，XADDRxx下标的第一个数代表区号，第二个数代表NUMBER序号,X代表数据类型，P代表光数据，T代表温度，C表CO2,S表湿度。温室数据采集系统整体运行调试操作流程：系统数据采集思想：由于MCGS通讯属于主从通讯，数据采集系统缺乏灵活性，故本系统通过OLE自动化，以VB为中介将MCGS和下位机建立数据通信联系。系统在实现mcgs和vb交互解决的几个关键问题：1.mcgs按钮按下后，vb检测mcgs按钮按下的信息后向下位发送启动或停止命令。解决方法：当mcgs按钮按下后，触发一个开关量的变化，这个变量的值会通过ole将此变量的值送至vb，vb通过定时器定时扫描变量的变化来执行相应命令。2.系统所采集数据触发式存盘，如果mcgs采用定时存盘的话，数据的冗余度太大，也没有必要，故现要实现只有当vb收到串口数据后经vb数据提取与处理后，触发相应的存盘命令。同时也存在mcgs和vb数据提取与处理的同步问题解决方法：在vb中设置信号量FLAG，此变量与MCGS中是同一个变量，然后在数据处理完成后，将FLAG置1通过OLE通知MCGS进行数据存盘。而且在Vb数据处理时要添加延时程序，以实现vb数据处理和mcgs数据存盘显示同步.。3.关于MCGS变量设定方式以及节点分布显示过程只有有数据时才能触发MCGS存盘，存盘扫描周期设为400ms，只有flag为1才开始存盘。flag扫描周期的设定要与vb数据处理速度匹配！NUMBER的初始值设为1吧。每次串口数据传送完成后，number量被重新置1。Number的置1由vb发送置1信号量，具体置1由mcgs实现。一个大数据采集周期里将分别进行四个区的数据采集，每个区的number都从1开始，每收到一个数据number会自加1，最终的number值即为此次数据采集节点的个数。在节点分布显示上，vb根据节点注册的先后顺序，即数据在整个数据包的前后位置，动态的将地址赋给地址变量。当MCGS检测到此变量值非零后，会将该节点的地址在节点分布图上的相应节点上显示出来。此节点显示方案的优点：节点地址灵活，可以根据用户自己定义节点地址程序编写较简单，系统运算量较少。同时由于温室数据采集使用轮询方式，节点注册的先后顺序基本固定，故节点地址误差不会很大。MCGS策略说明'NUMBER策略主要是进行数据区号判断，then将相应的地址赋给地址变量。而地址的命名也是根据序号动态命名的。即，根据注册节点先后顺序进行相应地址命名，如第N个注册节点，会把相应的地址数据存至ADDRxN.串口一次发送的最大节点个数就等于NUMBER值。下次传送数据时number会自动刷新，重新计数。这样可以避免同一个地址数据出现在两个点上。触发式数据存盘策略：用flag标志位实现触发式数据存盘。Flag置1由vb通过OLE传给MCGS.只有FLGA时才能触发MCGS存盘.下位系统：帧格式及命令帧说明：基站地址：sourpan:0001;souraddr0X000DT_SINK---pan:0x0001addr:0x0011photo_sink---pan:0x0001,addr:0x0000电机控制所用的单片机地址SOURADDR:0X00D1PANADDR:0X0001光数据传输帧格式：lengthFCF16DSNDESTPAN16DESTADDR16SOURADD16DATA_TYPESOURPAN16PAYLOAD[2]CRCPAYLOAD[5]:----->SOURADD16data_TYPEDATA16Souaddr:包括高八位是区号，第八位地址。光和温度数据格式已经统一。温度传输数据格式：lengthfcf16fsndestpan16destaddr16souraddr16data_typedata16CRC_CHECK湿度和CO2采集用的是温度采集系统，故其数据传输帧格式与温度相同，Data_Type:0x08---->温度数据0x05---->光数据0x07>>>payload内部光数据类型值0x070x06==CO20x02==湿度0X0D==确认帧0X0A--路由帧0XF0-广播帧（光采集）在温度采集时广播帧用的是0x010X03-报文帧0X0B-停止帧（基站数据采集控制命令）0X0F启动帧（基站数据采集控制命令）0X0E电机启动帧0X09——电机停止帧信道分类：光采集信道12，温度采集信道11，电机控制通信信道13电机控制调试：电机控制包括cc2430单片机，步进驱动，电机，光耦电路。电机转动采用步进驱动来实现，单片机只要给驱动脉冲，电机既可以转动，转动速度与单位时间脉冲个数有关。电机启动：电机启动时...
