混凝土裂缝限制标准VIP专享VIP免费

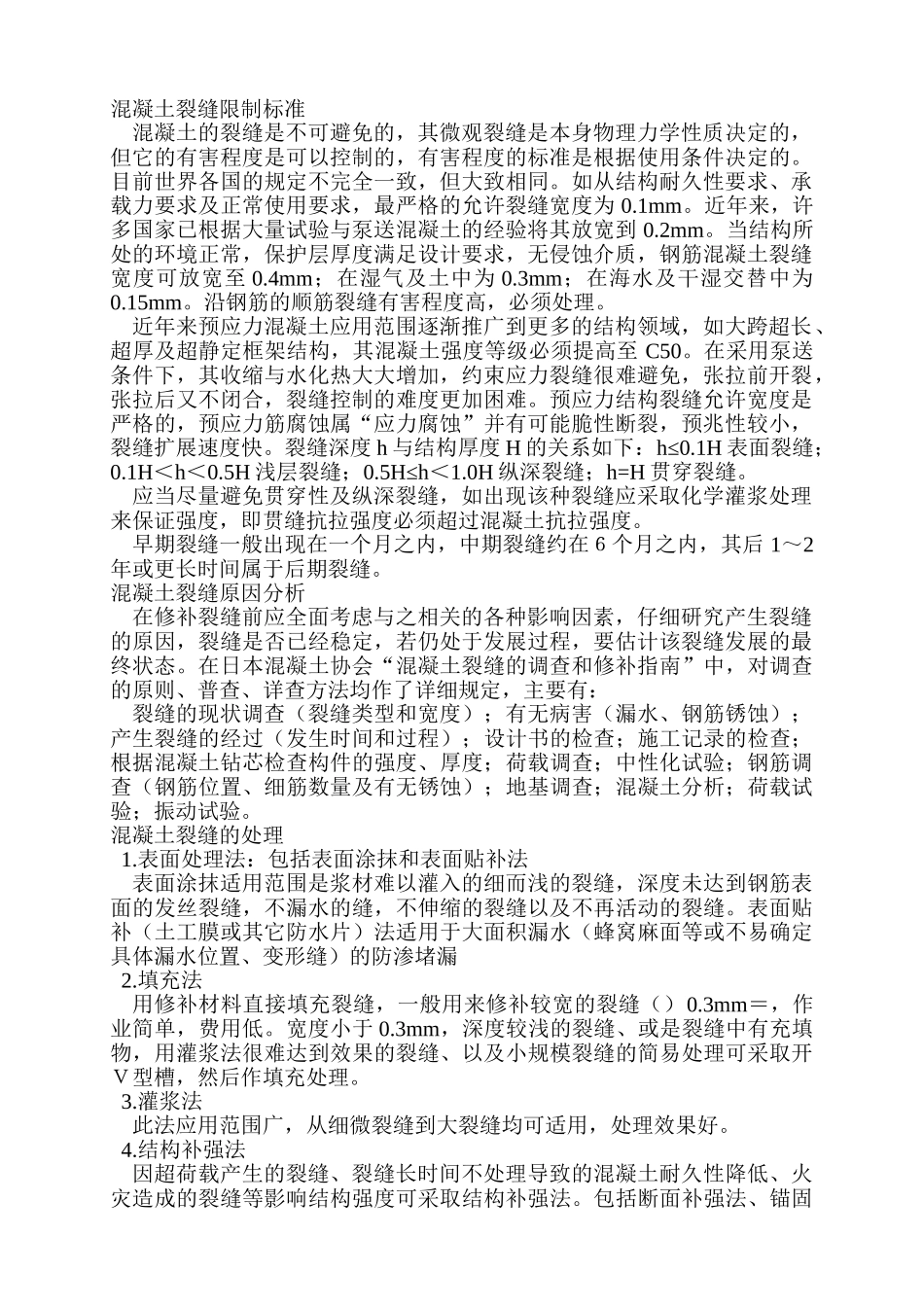

混凝土裂缝限制标准混凝土的裂缝是不可避免的，其微观裂缝是本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。如从结构耐久性要求、承载力要求及正常使用要求，最严格的允许裂缝宽度为0.1mm。近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到0.2mm。当结构所处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至0.4mm；在湿气及土中为0.3mm；在海水及干湿交替中为0.15mm。沿钢筋的顺筋裂缝有害程度高，必须处理。近年来预应力混凝土应用范围逐渐推广到更多的结构领域，如大跨超长、超厚及超静定框架结构，其混凝土强度等级必须提高至C50。在采用泵送条件下，其收缩与水化热大大增加，约束应力裂缝很难避免，张拉前开裂，张拉后又不闭合，裂缝控制的难度更加困难。预应力结构裂缝允许宽度是严格的，预应力筋腐蚀属“应力腐蚀”并有可能脆性断裂，预兆性较小，裂缝扩展速度快。裂缝深度h与结构厚度H的关系如下：h≤0.1H表面裂缝；0.1H＜h＜0.5H浅层裂缝；0.5H≤h＜1.0H纵深裂缝；h=H贯穿裂缝。应当尽量避免贯穿性及纵深裂缝，如出现该种裂缝应采取化学灌浆处理来保证强度，即贯缝抗拉强度必须超过混凝土抗拉强度。早期裂缝一般出现在一个月之内，中期裂缝约在６个月之内，其后1～2年或更长时间属于后期裂缝。混凝土裂缝原因分析在修补裂缝前应全面考虑与之相关的各种影响因素，仔细研究产生裂缝的原因，裂缝是否已经稳定，若仍处于发展过程，要估计该裂缝发展的最终状态。在日本混凝土协会“混凝土裂缝的调查和修补指南”中，对调查的原则、普查、详查方法均作了详细规定，主要有：裂缝的现状调查（裂缝类型和宽度）；有无病害（漏水、钢筋锈蚀）；产生裂缝的经过（发生时间和过程）；设计书的检查；施工记录的检查；根据混凝土钻芯检查构件的强度、厚度；荷载调查；中性化试验；钢筋调查（钢筋位置、细筋数量及有无锈蚀）；地基调查；混凝土分析；荷载试验；振动试验。混凝土裂缝的处理1.表面处理法：包括表面涂抹和表面贴补法表面涂抹适用范围是浆材难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝，不漏水的缝，不伸缩的裂缝以及不再活动的裂缝。表面贴补（土工膜或其它防水片）法适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏2.填充法用修补材料直接填充裂缝，一般用来修补较宽的裂缝（）0.3mm＝，作业简单，费用低。宽度小于0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以及小规模裂缝的简易处理可采取开Ｖ型槽，然后作填充处理。3.灌浆法此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。4.结构补强法因超荷载产生的裂缝、裂缝长时间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法。包括断面补强法、锚固补强法、预应力法等混凝土裂缝处理效果的检查包括修补材料试验；钻心取样试验；压水试验；压气试验等环氧玻璃钢在混凝土裂缝修补加固中的应用张文渊江苏东南交通工程咨询监理有限公司1工程概况江苏省淮海农场位于淮河下游，苏北灌溉总渠尾闸两岸，东临黄海。自1952建场以来，大搞水利基本建设，其中有5座公路桥建于1958年10月，中跨5m,边跨4.5m的简支钢筋混凝土T梁结构。因施工时混凝土中掺入了一些粉煤灰，使工作质量先天不足，投入运行后公路桥大梁多处出现裂缝宽度超过允许值（0.2mm)，最宽处已达0.48mm，给安全运行带来严重威胁。1996年底开始对公路桥大梁上大于0.3mm的裂缝采用粘贴环氧玻璃钢的技术加固。2产生裂缝原因分析随着车流量日益增加，桥面荷载已大大超过原设计标准，致使桥梁结构严重受损。原公路桥设计标准为汽车-10级，校核标准为拖车-60，T梁设计彩170级混凝土（旧级），而且每年冬春季节都有大量各种大型车辆通过。1995年9月，笔者对这5座公路桥进行了全面调查，并以回弹仪测验了其碳化深度。通过调查发现，几乎每座公路桥大梁都有不同程度的裂缝，混凝土碳化深度已超过钢筋保护层，凿出一个深度为56mm的碳化测试...
