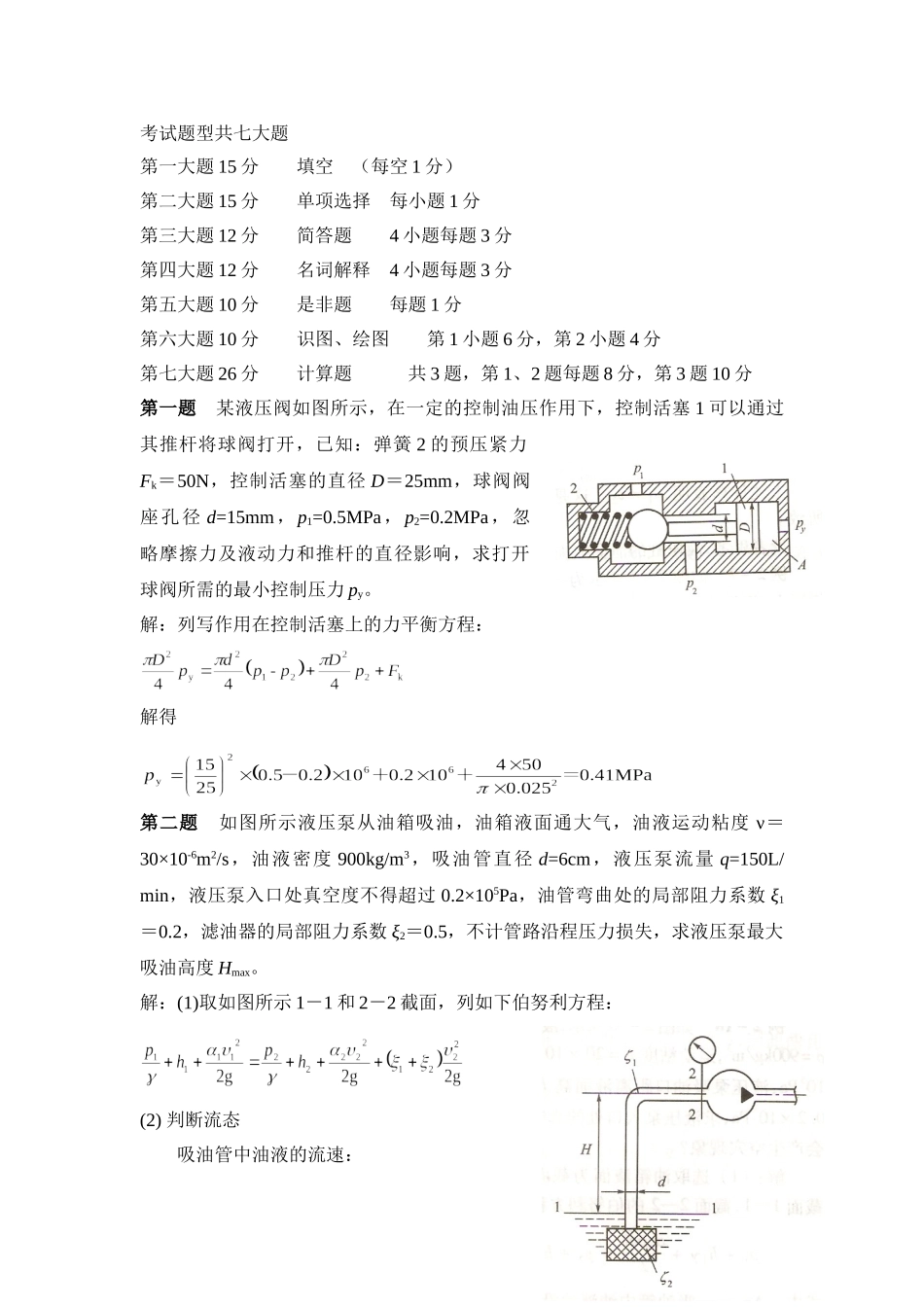

考试题型共七大题第一大题15分填空（每空1分）第二大题15分单项选择每小题1分第三大题12分简答题4小题每题3分第四大题12分名词解释4小题每题3分第五大题10分是非题每题1分第六大题10分识图、绘图第1小题6分，第2小题4分第七大题26分计算题共3题，第1、2题每题8分，第3题10分第一题某液压阀如图所示，在一定的控制油压作用下，控制活塞1可以通过其推杆将球阀打开，已知：弹簧2的预压紧力Fk＝50N，控制活塞的直径D＝25mm，球阀阀座孔径d=15mm，p1=0.5MPa，p2=0.2MPa，忽略摩擦力及液动力和推杆的直径影响，求打开球阀所需的最小控制压力py。解：列写作用在控制活塞上的力平衡方程：解得第二题如图所示液压泵从油箱吸油，油箱液面通大气，油液运动粘度ν＝30×10-6m2/s，油液密度900kg/m3，吸油管直径d=6cm，液压泵流量q=150L/min，液压泵入口处真空度不得超过0.2×105Pa，油管弯曲处的局部阻力系数ξ1＝0.2，滤油器的局部阻力系数ξ2＝0.5，不计管路沿程压力损失，求液压泵最大吸油高度Hmax。解：(1)取如图所示1－1和2－2截面，列如下伯努利方程：(2)判断流态吸油管中油液的流速：其雷诺数所以吸油管中油液流动状态为层流，取。由于液压泵的入口处真空度不得超过0.2×105Pa（即0.2×105Pa），将数据代入上式，求得液压泵最大吸油高度：第三题某排量V＝60mL/r的液压马达，其容积效率ηv=0.95，机械效率ηm＝0.95。当马达进口供油压力为14MPa，回油压力为0.2MPa，输入马达的流量q=100L/min，液压马达的输出转矩、输出转速和输出功率各为多少？解：(1)液压马达的输出转矩(2)液压马达的输出转速(3)液压马达的输出功率第四题如图所示的液压系统，液压缸无杆腔面积A11＝A21＝100cm2，有杆腔面积A12＝A22＝50cm2，液压缸1工作负载FL1＝35000N，液压缸2工作负载FL2＝25000N，溢流阀、顺序阀和减压阀的调整压力分别为pA=5MPa，px=4MPa，pj=3MPa，不计摩擦负载、惯性力、管路及换向阀的压力损失，求下列三种工况A、B、C三点的压力pA、pB、pC。（1）当液压泵启动后，两换向阀处于中位时；（2）当换向阀电磁线圈2YA供电，液压缸2前进及碰到死挡铁时；（3）当换向阀电磁线圈2YA断电，1YA供电，液压缸1运动及到达终点后突然失去负载时。解：由已知条件，液压缸1、2在承受负载时的工作压力分别为(1)当液压泵启动后，两换向阀处于中位时。顺序阀处于开启状态，减压阀的先导阀打开，减压阀口关小，A点压力升高，溢流阀打开，这时pB=pA=py=5MPa；pC=pj=3MPa。(2)当换向阀电磁线圈2YA供电，液压缸2前进及碰到死挡铁时。当2YA供电，液压缸2前进。由于减压阀出口工作压力小于调定压力，减压阀不起减压作用，pC=pL2=2.5MPa，溢流阀不开启，pA=2.5MPa。由于顺序阀的调定压力大于pC，顺序阀不开启，pB不确定。当2YA供电，液压缸2前进碰到死挡铁时。此时液压缸2的负载可视为无穷大，负载压力上升，减压阀先导阀开启，起减压稳压作用，pC=3MPa。由于液压缸2碰到死挡铁后停止运动，液压泵的绝大部分油液将从溢流阀回油箱，故pA=5MPa。同时顺序阀开启pB=pA=5MPa。（3）当2YA断电，1YA供电，液压缸1运动及到达终点后突然失去负载时。当2YA断电，1YA供电，液压缸1运动时，顺序阀的出口压力取决于负载，pB==3.5MPa。此时顺序阀必须开启，pA=px=4MPa。由于2YA断电，减压阀出口封闭，pC=pj=3MPa。当2YA断电，1YA供电，液压缸1运动及到达终点突然失去负载。此时由于液压缸1突然失去负载，pB=0，由于顺序阀开启，pA=4MPa，pC=3MPa。第五题如图所示回路中，两液压缸的活塞面积相同A1＝20×10－4m2，负载分别为FL1＝8000N，FL,2＝4000N，若溢流阀的调定压力为py=4.5MPa。试分析减压阀调定压力分别为pj=1MPa、2MPa、4MPa时，两液压缸的动作情况。解：（1）当pj=1MPa时减压阀的负载压力p2为因为p2>pj=1MPa，即当负载压力上升到1MPa时减压阀便动作，将其出口A的压力限定在减压阀的调定压力，而不再上升，因此不能失去负载，速度为零。液压缸1的负载压力为因为p1＜py=4.5MPa，而节流阀出口压力即C点的压力为p1，其进口为溢流阀的调定压力py，节流阀压差为py－p1，故节流阀有流量通过，液压缸1运动。（2）当pj=2MPa时，因减压阀...
