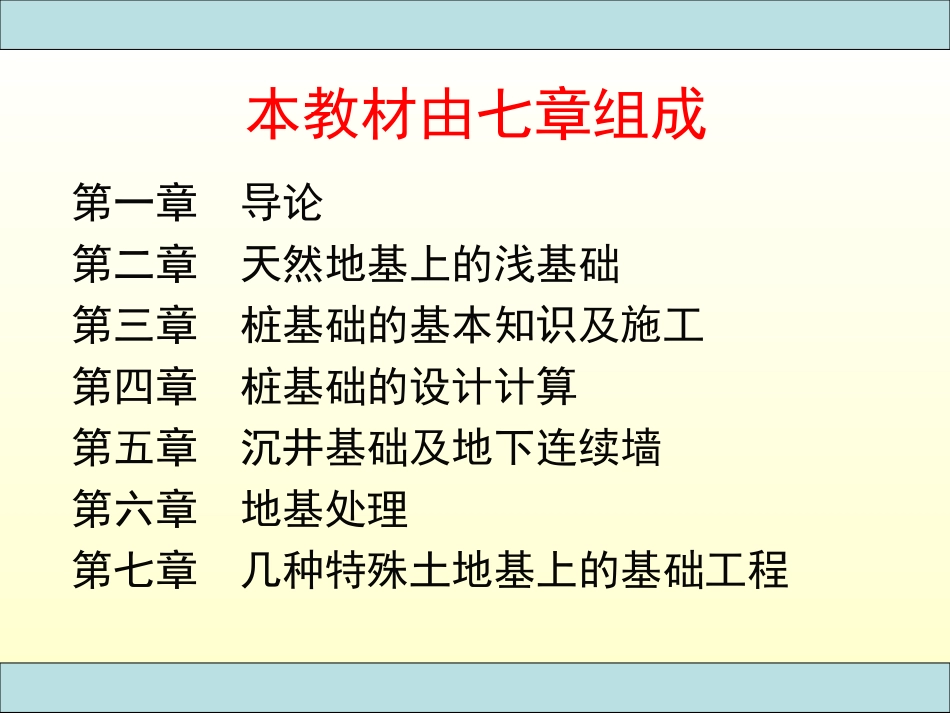

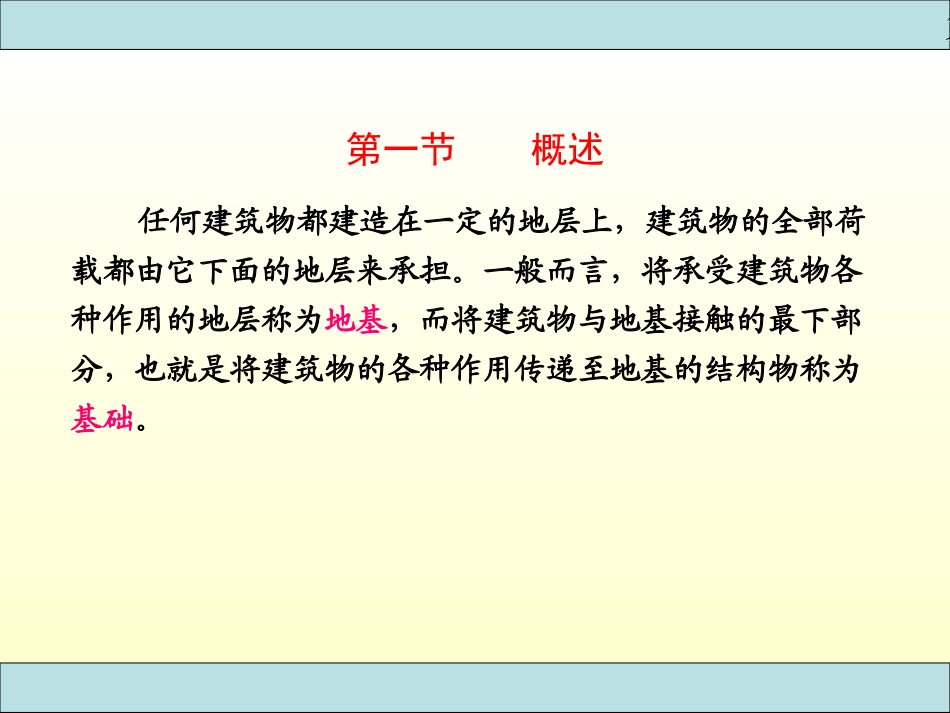

普通高等教育”十一五”国家级规划教材21世纪交通版高等学校教材基础工程主编：王晓谋编制：魏进方磊校核：王晓谋本教材由七章组成第一章导论第二章天然地基上的浅基础第三章桩基础的基本知识及施工第四章桩基础的设计计算第五章沉井基础及地下连续墙第六章地基处理第七章几种特殊土地基上的基础工程主要内容主要内容第一节概述第一章导论第一章导论任何建筑物都建造在一定的地层上，建筑物的全部荷载都由它下面的地层来承担。一般而言，将承受建筑物各种作用的地层称为地基，而将建筑物与地基接触的最下部分，也就是将建筑物的各种作用传递至地基的结构物称为基础。基础工程的基本概念•可以认为：受建筑物影响的那一部分地层称为地基，建筑物与地基接触的部分称为基础。桥梁上部结构为桥跨结构，而下部结构包括桥墩、桥台及其基础。•基础工程包括建筑物的地基与基础的设计与施工。基本概念基本概念第一章导论第一章导论桥梁结构基本组成桥梁结构桥跨上部结构桥跨下部结构附属结构：引道、锥坡、导流护岸等调治构造物基本概念基本概念第一章导论第一章导论桥跨上部结构桥跨下部结构桥跨结构：行车走人，跨越障碍（如江河、山谷或其他路线等）的结构物支座系统：支承上部结构并将上部结构产生的各种作用传递至桥梁墩台桥墩（墩身）：设在河中、岸上或地面上支承两侧桥跨上部结构的建筑物桥台（台身）：设在桥的两端，支承上部结构并与路基衔接，承受台后土压力的建筑物墩台基础：保证桥梁墩台安全并将各种作用传至地基的桥梁墩台的最下部分基本概念基本概念第一章导论第一章导论图1-2桥梁结构各部分立面示意图1-下部结构；2-基础；3-地基；4-桥台；5-桥墩；6-上部结构基本概念基本概念第一章导论第一章导论地基：承受建筑物荷载应力与应变不能忽略的土层（有一定深度和范围）。基础：埋入土层一定深度并将荷载传给地基的建筑物下部结构。•持力层：直接支撑建筑物基础的土层。•下卧层：持力层下部的土层。1-11-1概述概述第一章导论第一章导论天然地基：未经过人为处理即可满足设计要求的地基。人工地基：经过人工加固或处理后的地基。地基基础浅基础深基础深水基础刚性扩大基础柔性扩大基础桩基础沉箱基础地下连续墙沉井基础1-11-1概述概述第一章导论第一章导论地基基础在工程中的重要性1-11-1概述概述第一章导论第一章导论工程实践表明：建筑物地基与基础的设计和施工质量的优劣，对整个建筑物的质量和正常使用起着根本的作用。基础工程是隐蔽工程，如有缺陷，较难发现，也较难弥补和修复，而这些缺陷往往直接影响整个建筑物的使用甚至安全。基础工程的进度，经常控制整个建筑物的施工进度。基础工程的造价，通常在整个建筑物造价中占相当大的比例，尤其是在复杂的地质条件下或深水中修建基础更是如此。因此，对基础工程必须做到精心设计、精心施工。加拿大的特朗斯康谷仓建于1913年，谷仓的平面为矩形，长59.44m,宽23.47m，高度为31m，由65个圆柱形筒仓组成，采用钢筋混凝土阀板基础。设计时对地基未作勘察，不了解基底下有厚达15m左右的软黏土层，仅根据对临近建筑的调查判定地基承载力。建成后于当年9月开始均匀地向谷仓内装载谷物，至10月发现谷仓产生大量快速沉降，1h内的垂直沉降量竟达到30.5cm，在其后的24h内谷仓倾倒，倾倒后谷仓的西侧下沉达7.32m，东侧则抬高了1.53m，整体倾斜达27°。因谷仓整体性很强，筒仓本身完好无损。案例一：加拿大特朗斯康谷仓1-11-1概述概述第一章导论第一章导论案例一：加拿大特朗斯康谷仓1-11-1概述概述第一章导论第一章导论案例二：墨西哥城某建筑1-11-1概述概述第一章导论第一章导论案例三：灞河桥水毁1-11-1概述概述第一章导论第一章导论1-11-1概述概述第一章导论第一章导论1-11-1概述概述第一章导论第一章导论1-11-1概述概述第一章导论第一章导论•桥位（包括桥头引道）平面图及拟建上部结构及墩台形式、总体构造及有关设计资料•桥位工程地质勘测报告及桥位地质纵剖面图•地基土质调查试验报告•河流水文调查资料•其他调查资料（包括地震、建筑材料、气象、附近桥梁的调查及施工调查资料）一、基础工程设计和施工所需的资料1-21...
