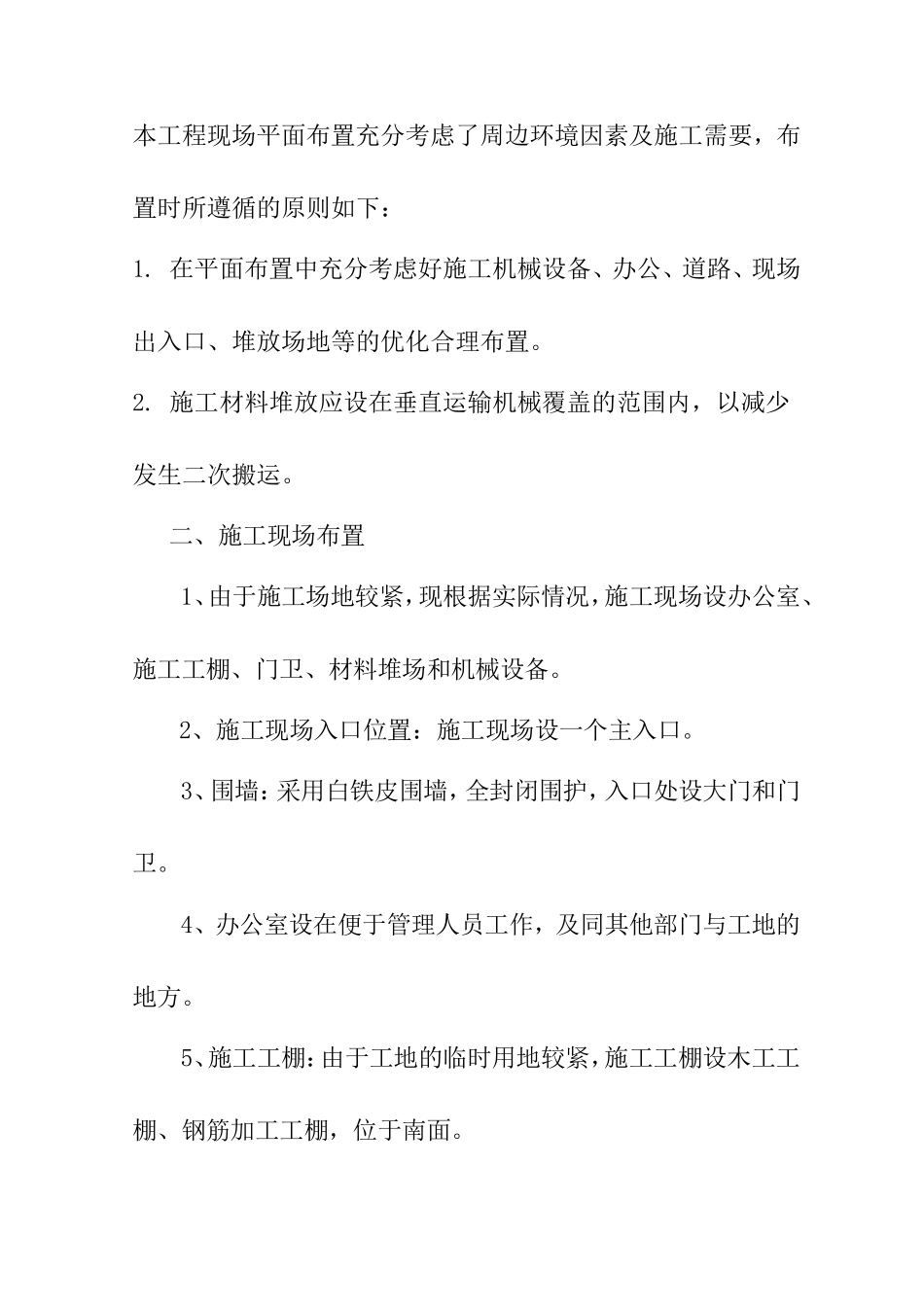

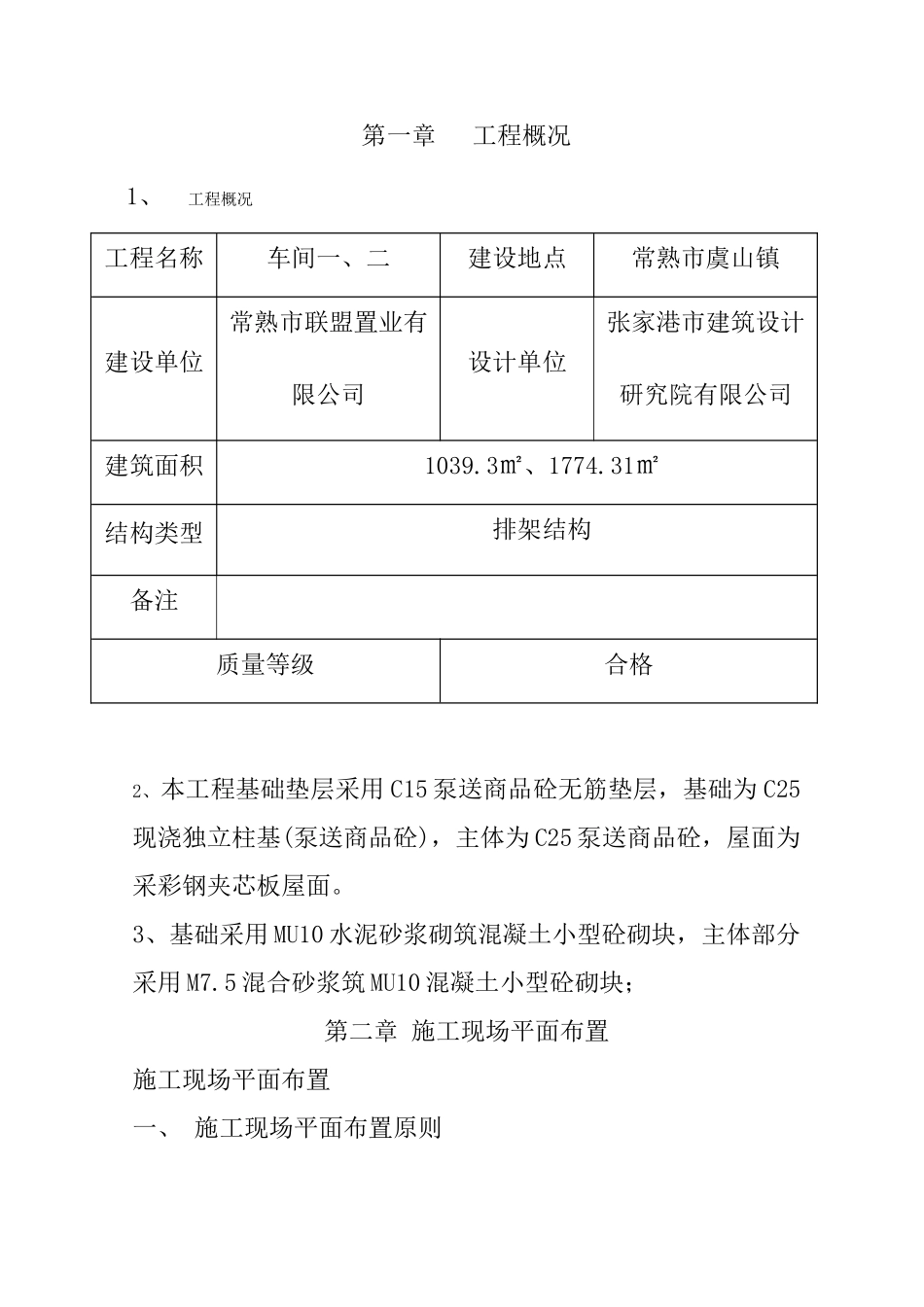

第一章工程概况1、工程概况工程名称车间一、二建设地点常熟市虞山镇建设单位常熟市联盟置业有限公司设计单位张家港市建筑设计研究院有限公司建筑面积1039.3㎡、1774.31㎡结构类型排架结构备注质量等级合格2、本工程基础垫层采用C15泵送商品砼无筋垫层，基础为C25现浇独立柱基(泵送商品砼)，主体为C25泵送商品砼，屋面为采彩钢夹芯板屋面。3、基础采用MU10水泥砂浆砌筑混凝土小型砼砌块，主体部分采用M7.5混合砂浆筑MU10混凝土小型砼砌块；第二章施工现场平面布置施工现场平面布置一、施工现场平面布置原则本工程现场平面布置充分考虑了周边环境因素及施工需要，布置时所遵循的原则如下：1.在平面布置中充分考虑好施工机械设备、办公、道路、现场出入口、堆放场地等的优化合理布置。2.施工材料堆放应设在垂直运输机械覆盖的范围内，以减少发生二次搬运。二、施工现场布置1、由于施工场地较紧，现根据实际情况，施工现场设办公室、施工工棚、门卫、材料堆场和机械设备。2、施工现场入口位置：施工现场设一个主入口。3、围墙：采用白铁皮围墙，全封闭围护，入口处设大门和门卫。4、办公室设在便于管理人员工作，及同其他部门与工地的地方。5、施工工棚：由于工地的临时用地较紧，施工工棚设木工工棚、钢筋加工工棚，位于南面。6、施工机械：用于小型机械设备及粉刷等材料运输时使用，设置2台搅拌机和3台砂浆机。7、排水沟、过滤池的布置：为了保证施工场地内卫生整洁，不被雨水和污水渗泡，在建筑物周围设排水沟，并在搅拌机、砂浆机设过滤池，入口设车辆清洗处设过滤池，车辆进出时冲洗干净。8、水电布置：根据施工现场提供的位置，水电源设在建筑物东南角靠围墙处，并在主楼、施工场地、工棚及主要设备处设分配电箱和水龙头。三、施工用水、电计划1、施工用水采用自来水，主要有现场施工用水、机械用水、生活用水，计算出总用水量，再加10%损耗，本工程主管采用φ50管，支管采用φ32管，生活区采用φ20管和φ15管。2、施工用电量按照主要设备表内的额定功率算出电动机总功率P1=2×3+1×5.5＋1.5×2＋3×7.5+1×3+1×5+1×3+2×1.5+2×1.5+8×1.5+2×3+1×3+4×2=83KW机械设备用电量表序号机械名称规格单位数量功率1电动打夯机DH-3C台23KW2混凝土搅拌机350L台25.5KW3砂浆机200L台31.5KW4电焊机B×6-40台47.5KW5钢筋弯曲机GW6-40台13KW6切断机QJ4D×35台15KW7卷扬机1T台13KW8圆盘锯台21.5KW9刨板机台21.5KW10插入式振动器2×50-70套81.5KW11平板振动机3KW台23KW12切割机台13KW13水泵台42KWP2（电焊机）=3×7.5=22.5KVAP3（室内照明）=10KVAP4（室外照明）=2×3=6KVA根据公式P=1.05（K1×ΣP1/COSψ+K2×ΣP2+K3×ΣP3+K4×ΣP4）其中：K1=0.5K2=0.5K3=0.8K4=1.0COSψ=0.78P=1.05（K1×ΣP1/COSψ+K2×ΣP2+K3×ΣP3+K4×ΣP4）=1.05×（0.5×127/0.78+0.5×22.5+0.8×10+1.0×6）=1.05×（81.5+11.25+8+6）=112.1KVA现场施工用电量为120KVA。（2）电线的选择与布置电源分二路线，一路供照明，一路主楼供施工用电。I线=K×P/（1.735U线×COSψ）其中：K=0.5P=120KWU线=380VCOSψ=0.75I线=0.5×120/（1.735×380×0.75）=121.5A计算结果，主线路采用16MM2铜线（I铜线=130A），由配电间总箱接出，分配电箱至开关箱和照明电线采用2.5MM2。四、施工现场临建设施布置（详见施工平面布置图）第三章施工进度计划及保障措施一．总体施工安排1.前期施工准备在进驻现场施工前，进行项目管理机构及人员、劳务分包、机械设备投入、施工安排、施工组织和技术方案的选择，并组织人员进入施工现场，着手现场平面布置、临建安排和临水临电布设。2.总计划安排根据建设单位要求，经认真分析本工程，结合本工程的特点，我公司通过对施工组织、进度安排深入研究。4.施工进度计划详见进度计划总表5.施工进度计划保证措施（1）建立完善的计划保证体系建立完善的计划保证体系是掌握施工管理主动权、控制施工生产局面、保证工程进度的关键一环。本项目的计划体系将以施工总进度计划为总体实施计划，以月、周、日计划为具体执行计划，并由此派生出专业分包进场计划、技术保障计划、物资供应计划、劳动力计划、资...
