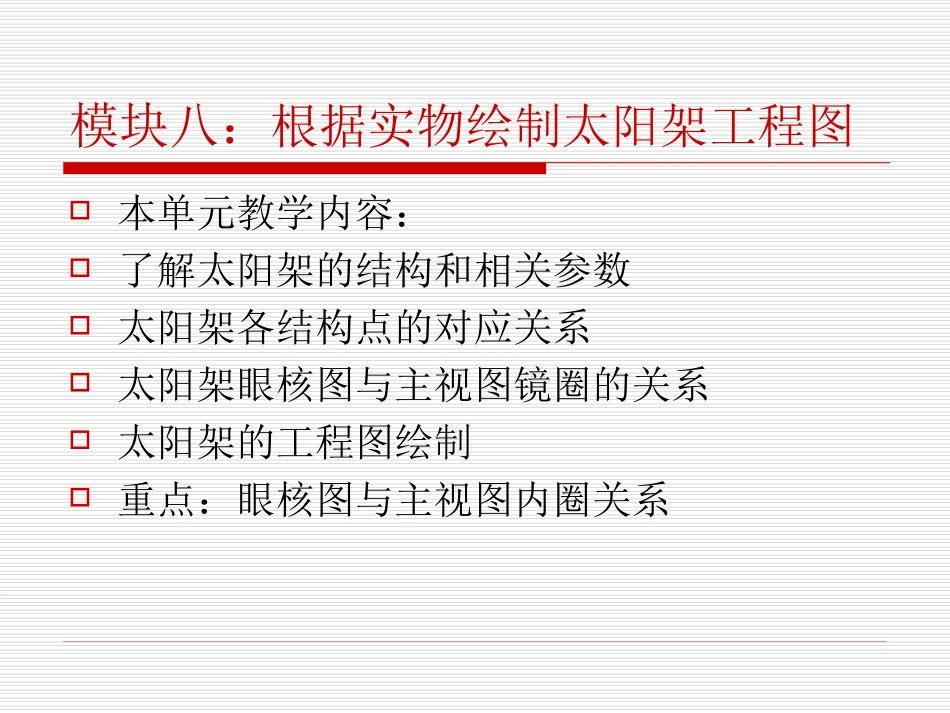

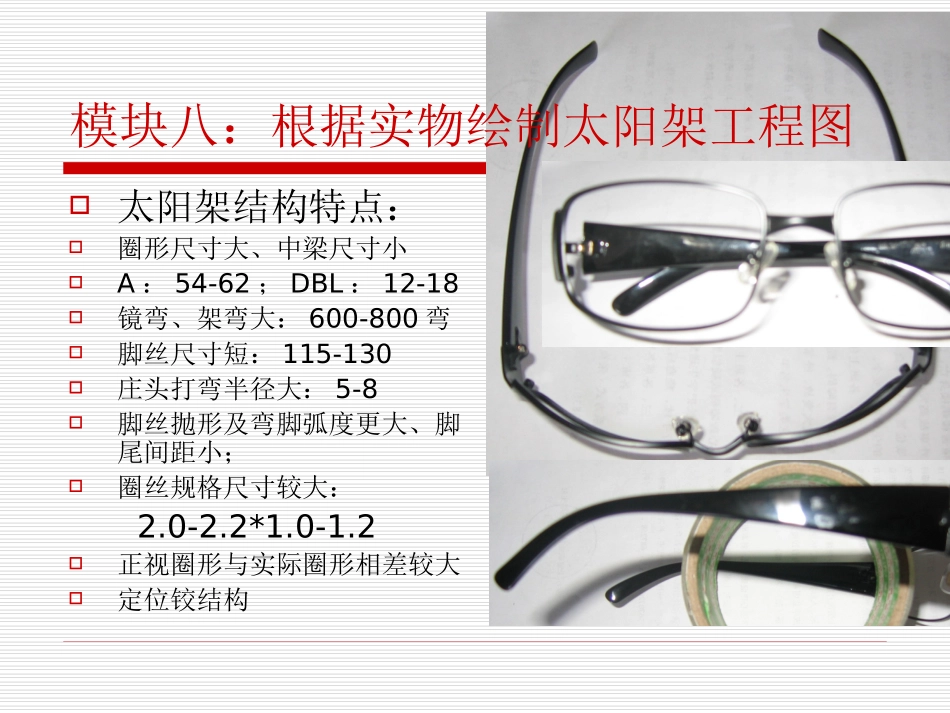

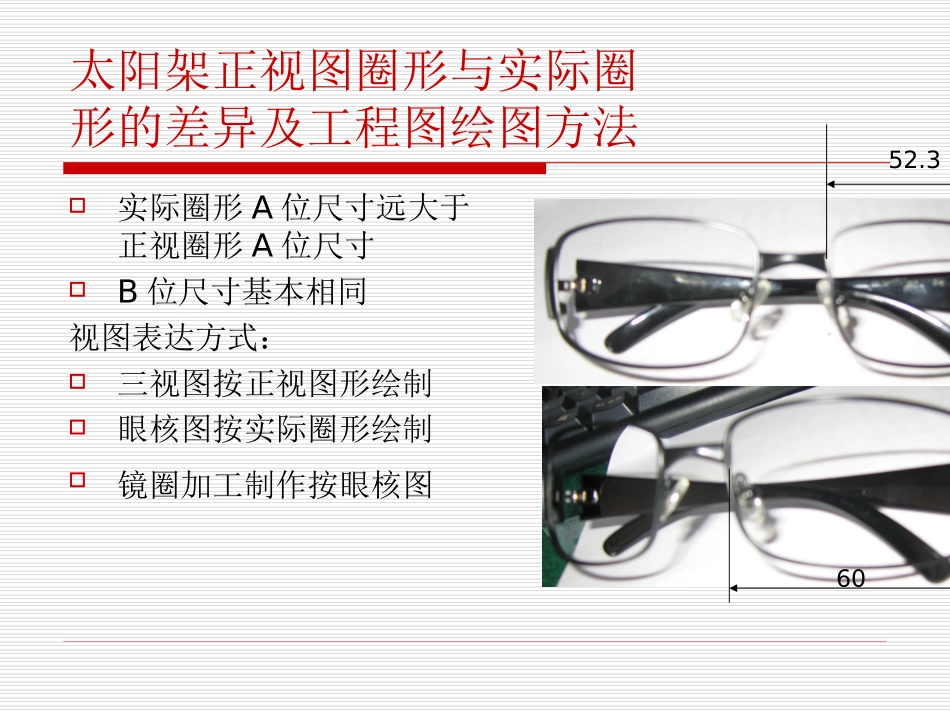

模块八:根据实物绘制太阳架工程图本单元教学内容:了解太阳架的结构和相关参数太阳架各结构点的对应关系太阳架眼核图与主视图镜圈的关系太阳架的工程图绘制重点:眼核图与主视图内圈关系模块八:根据实物绘制太阳架工程图太阳架结构特点:圈形尺寸大、中梁尺寸小A:54-62;DBL:12-18镜弯、架弯大:600-800弯脚丝尺寸短:115-130庄头打弯半径大:5-8脚丝抛形及弯脚弧度更大、脚尾间距小;圈丝规格尺寸较大:2.0-2.2*1.0-1.2正视圈形与实际圈形相差较大定位铰结构太阳架正视图圈形与实际圈形的差异及工程图绘图方法实际圈形A位尺寸远大于正视圈形A位尺寸B位尺寸基本相同视图表达方式:三视图按正视图形绘制眼核图按实际圈形绘制镜圈加工制作按眼核图6052.3俯视左右两镜圈四个象限点所在圆弧半径与镜架弯度的关系大致如下:450弯-R280~300600弯-R190~200800弯-R115~120镜架弯度确定方法实际镜圈内圈形状即为眼核图,其A位尺寸大于主视图内圈投影图,B为不变。太阳架正视图圈形与实际圈形的差异俯视图镜圈作图方法步骤:1、作镜架中心线和架弯参数弧线(白色)。2、偏移镜架中心线(1/2外圈间距)得到外圈象限点。3、以外圈象限点为圆心作R=60(外圈A位尺寸)的圆得到另一外圈象限点。4、(2)、(3)两点为起始点作圆弧(R=65.4/800弯)即可得俯视图镜圈外圈投影线。5、(2)、(3)两点水平间距即对应主视图中镜圈象限点。眼镜架形与脚丝长度关系成人眼镜不管是光学架还是太阳架,烟斗盒中心至脚丝尾总长基本一致,即140-145mm。定位铰结构画法及定位角度确定脚丝收起后脾尾距镜片约1.5-3mm为准。一般定位角度为75-85°其它绘图方法同普通光学镜架实训练习绘制太阳架工程图模块八:根据实物绘制太阳架工程图
