柯力D2002E仪表使用说明书VIP免费

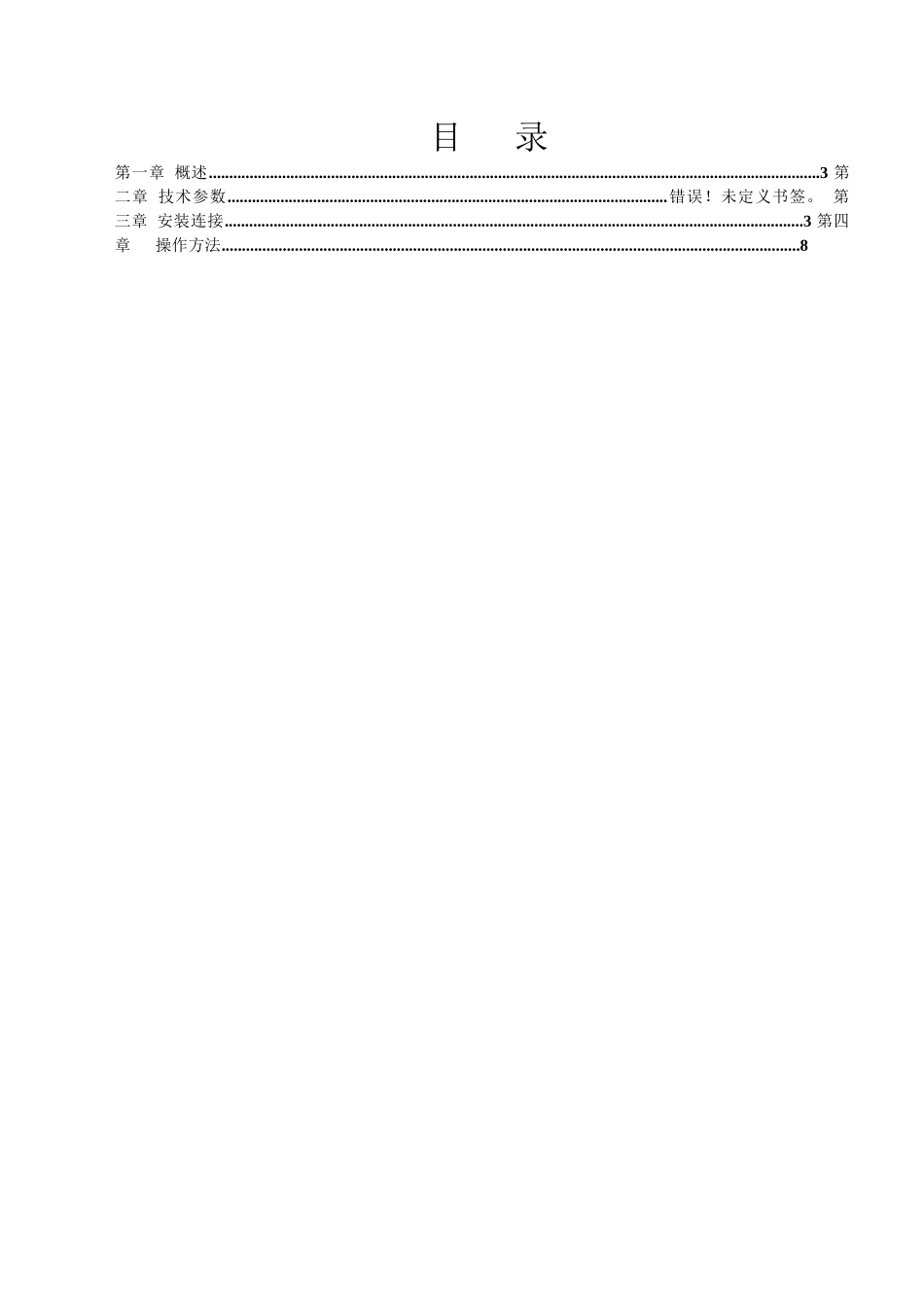

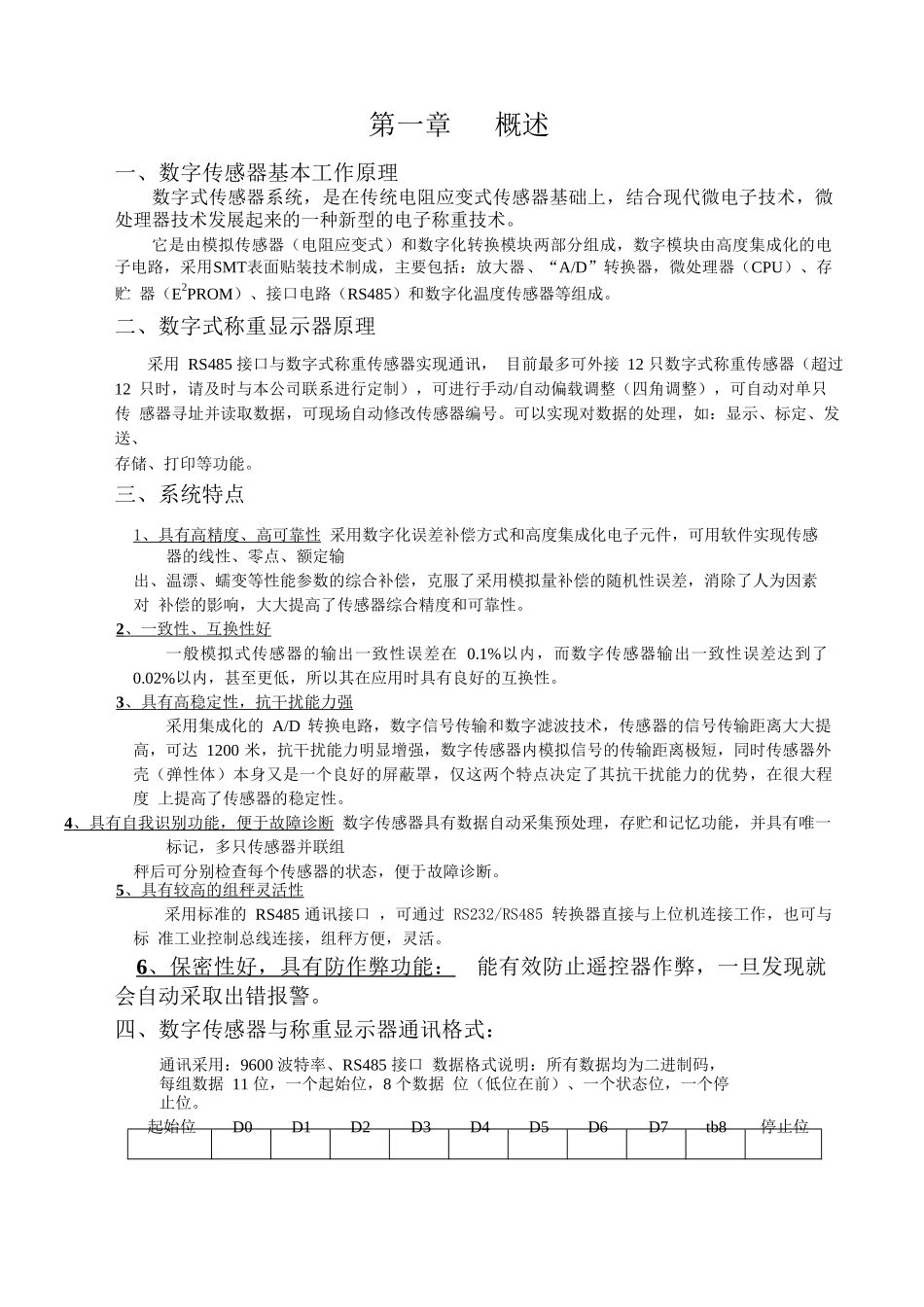

宁波柯力电气制造有限公司数字传感器及其称重显示器（D2002E型）用户用册2009年6月版目录第一章概述......................................................................................................................................................3第二章技术参数............................................................................................................错误！未定义书签。第三章安装连接..............................................................................................................................................3第四章操作方法..............................................................................................................................................8第一章概述一、数字传感器基本工作原理数字式传感器系统，是在传统电阻应变式传感器基础上，结合现代微电子技术，微处理器技术发展起来的一种新型的电子称重技术。它是由模拟传感器（电阻应变式）和数字化转换模块两部分组成，数字模块由高度集成化的电子电路，采用SMT表面贴装技术制成，主要包括：放大器、“A/D”转换器，微处理器（CPU）、存贮器（E2PROM）、接口电路（RS485）和数字化温度传感器等组成。二、数字式称重显示器原理采用RS485接口与数字式称重传感器实现通讯，目前最多可外接12只数字式称重传感器（超过12只时，请及时与本公司联系进行定制），可进行手动/自动偏载调整（四角调整），可自动对单只传感器寻址并读取数据，可现场自动修改传感器编号。可以实现对数据的处理，如：显示、标定、发送、存储、打印等功能。三、系统特点1、具有高精度、高可靠性采用数字化误差补偿方式和高度集成化电子元件，可用软件实现传感器的线性、零点、额定输出、温漂、蠕变等性能参数的综合补偿，克服了采用模拟量补偿的随机性误差，消除了人为因素对补偿的影响，大大提高了传感器综合精度和可靠性。2、一致性、互换性好一般模拟式传感器的输出一致性误差在0.1%以内，而数字传感器输出一致性误差达到了0.02%以内，甚至更低，所以其在应用时具有良好的互换性。3、具有高稳定性，抗干扰能力强采用集成化的A/D转换电路，数字信号传输和数字滤波技术，传感器的信号传输距离大大提高，可达1200米，抗干扰能力明显增强，数字传感器内模拟信号的传输距离极短，同时传感器外壳（弹性体）本身又是一个良好的屏蔽罩，仅这两个特点决定了其抗干扰能力的优势，在很大程度上提高了传感器的稳定性。4、具有自我识别功能，便于故障诊断数字传感器具有数据自动采集预处理，存贮和记忆功能，并具有唯一标记，多只传感器并联组秤后可分别检查每个传感器的状态，便于故障诊断。5、具有较高的组秤灵活性采用标准的RS485通讯接口，可通过RS232/RS485转换器直接与上位机连接工作，也可与标准工业控制总线连接，组秤方便，灵活。6、保密性好，具有防作弊功能：能有效防止遥控器作弊，一旦发现就会自动采取出错报警。四、数字传感器与称重显示器通讯格式：通讯采用：9600波特率、RS485接口数据格式说明：所有数据均为二进制码，每组数据11位，一个起始位，8个数据位（低位在前）、一个状态位，一个停止位。起始位D0D1D2D3D4D5D6D7tb8停止位第二章技术参数一、数字传感器主要技术指标1、数据刷新速率：50次/秒2、数据通讯波特率：9600BPS3、数字模块A/D分辨率：24bit4、最大输出量：60000码5、蠕变（30min）：<±0.02%F.S6、温度系数：<±0.01%F.S/10℃7、准确度等级：C38、使用温度范围：-30℃~60℃9、地址编号范围：（1~16）10、零点输出：〈±0.1%F.S13、安全过载：150%F.S14、密封等级：IP6715、推荐输入电压：9—12V（DC）16、最大输入电压：25V（DC）17、最大信号传输距离：≤1200米二、D2002E称重显示器技术指标1、性能指标标定零位调整能力±100%F.S置零范围开机：±4%±10%±20%±40%±100%F.S可选置零键：±1%±2%±4%±10%±20%F.S可选自动零点跟踪范围0.1-9.9d可选，出厂设置为0.5d称量范围-100%F.S—+100%F.S+9d单位设定t、kg、g可选超载报警值...
