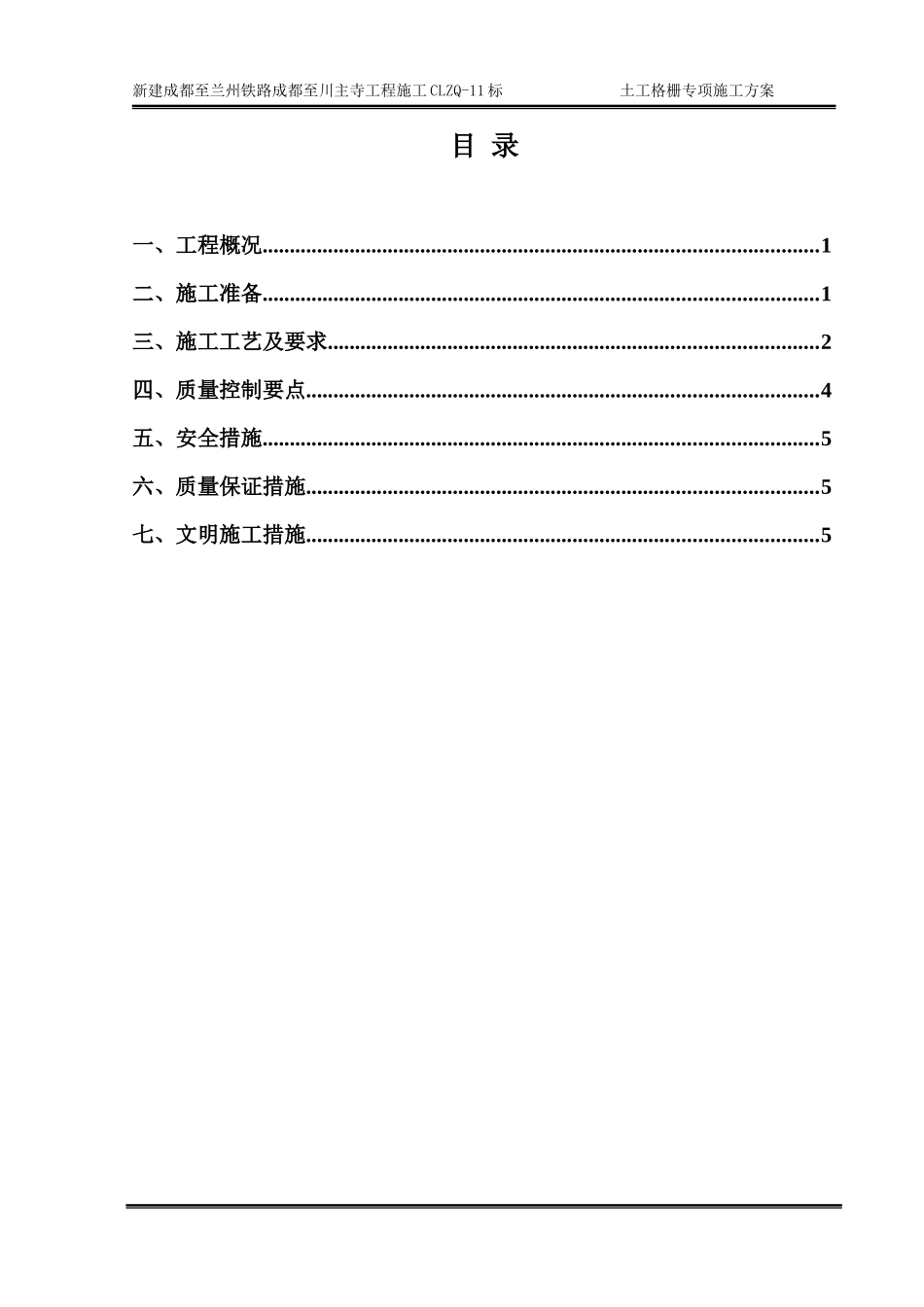

新建成都至兰州铁路成都至川主寺工程施工CLZQ-11标土工格栅专项施工方案目录一、工程概况......................................................................................................1二、施工准备......................................................................................................1三、施工工艺及要求..........................................................................................2四、质量控制要点..............................................................................................4五、安全措施......................................................................................................5六、质量保证措施..............................................................................................5七、文明施工措施..............................................................................................5新建成都至兰州铁路成都至川主寺工程施工CLZQ-11标土工格栅专项施工方案第1页共6页新建成都至兰州铁路成都至川主寺工程施工CLZQ-11标土工格栅专项施工方案一、编制依据1.1《客货共线铁路路基工程施工技术指南》(TZ202-2008);1.2《铁路混凝土施工技术指南》铁建设[2010]241号;1.3《铁路路基土工合成材料应用设计规范》(TB10118-2006)1.4《新建时速200公里客货共线铁路工程施工质量验收暂行标准》(铁建设[2004]8号);1.5《新建时速200Km/h客货共线铁路设计暂行规定》(铁建设函(2005)285号);1.6《镇江关中间站施工图》(成兰施站-XI标-09);《站场路基工点设计图》(D2K204+100-D1K205+955.45XI标第九册第一分册);1.7成兰铁路11标施工组织设计;二、工程概况镇江关站场路基起点里程:D2K205+594.344,终点里程:D2K206+158.724,全长为:564.38m。线路左侧为镇江关镇,人口密集。国道G213于线路左侧20m~100m与铁路基本平行。站场路基分为Ⅰ线、Ⅱ线、A线、B线、牵引线及综合工区检修线(修1、修2、修3、修4)共9条线路与通工区道路组成。线路路基为填方、挖方、半填半挖形式。最小填土高度0.111m,最大填土高度24.240m;最小挖方高度0.386m,最大挖方高度31.661m。时速200km/h基床厚2.5米,基床表层0.6m级配碎石,低基床1.9m厚A、B组填料;时速小于200km/h基床厚2.5米,基床表层0.6mA组填料,低基床1.9m厚B组填料。防护工程包括锚固桩、锚杆框架梁、挡土墙、被动防护网、刚性防护网等及电缆沟槽、接触网支柱基础、声屏障。路基工程主要的工程数量:填土石方806699m³,挖土石方142965m³,土工格栅310776m²,路基、路面排水工程延米524m,锚固桩13根、锚杆框架梁(钻孔长度)5177m、挡土墙77.9m、主被动防护网56844m²、刚性防护网74m、电缆沟槽1317m等。本段危岩落石呈条带状分布于线路右侧山体,局部已形成不稳定的块体,有向下崩落的可能,部分将直接落到铁路,根据现场调查,落石块径φ=5cm~90cm,严重威胁铁路施工和运营安全。地下水一般具有酸性侵蚀,设计按H1级化学侵蚀设防。本段位于寒冷地区,地表土层为季节性冻土。测区最大冻结深度为1.2m,设计按D2动容破坏设防。本段地震东风值加速为0.3g,地震动反应谱特征周期为0.45s。三、施工准备1、施工准备1.1、技术准备:a、组织工程技术人员熟悉研究技术文件和图纸中各项内容和要求,全面领会设计意图;对现场实地勘察,做好原始资料的进一步调查分析,了解当地的自然条件,地方劳动力及材料状况,对施工队伍进行工前培训和技术交底;b、路堤分层碾压完好,平整度符合规范要;c、当填筑高度达到设计铺设土工格栅的高程时,在检验合格的填层面上进行测量放线,按设计要求定出铺设土工格栅的位置。1.2、人员准备:成立施工领导小组,全面负责施工进度、质量和安全。第2页共6页新建成都至兰州铁路成都至川主寺工程施工CLZQ-11标土工格栅专项施工方案表1管理及施工人员配备表序号工种人数姓名1技术管理人员2刘宋芳2测量人员3陈军等3试验人员2田焱峰等4安全人员1牛世吉6普工152、机械准备情况...
