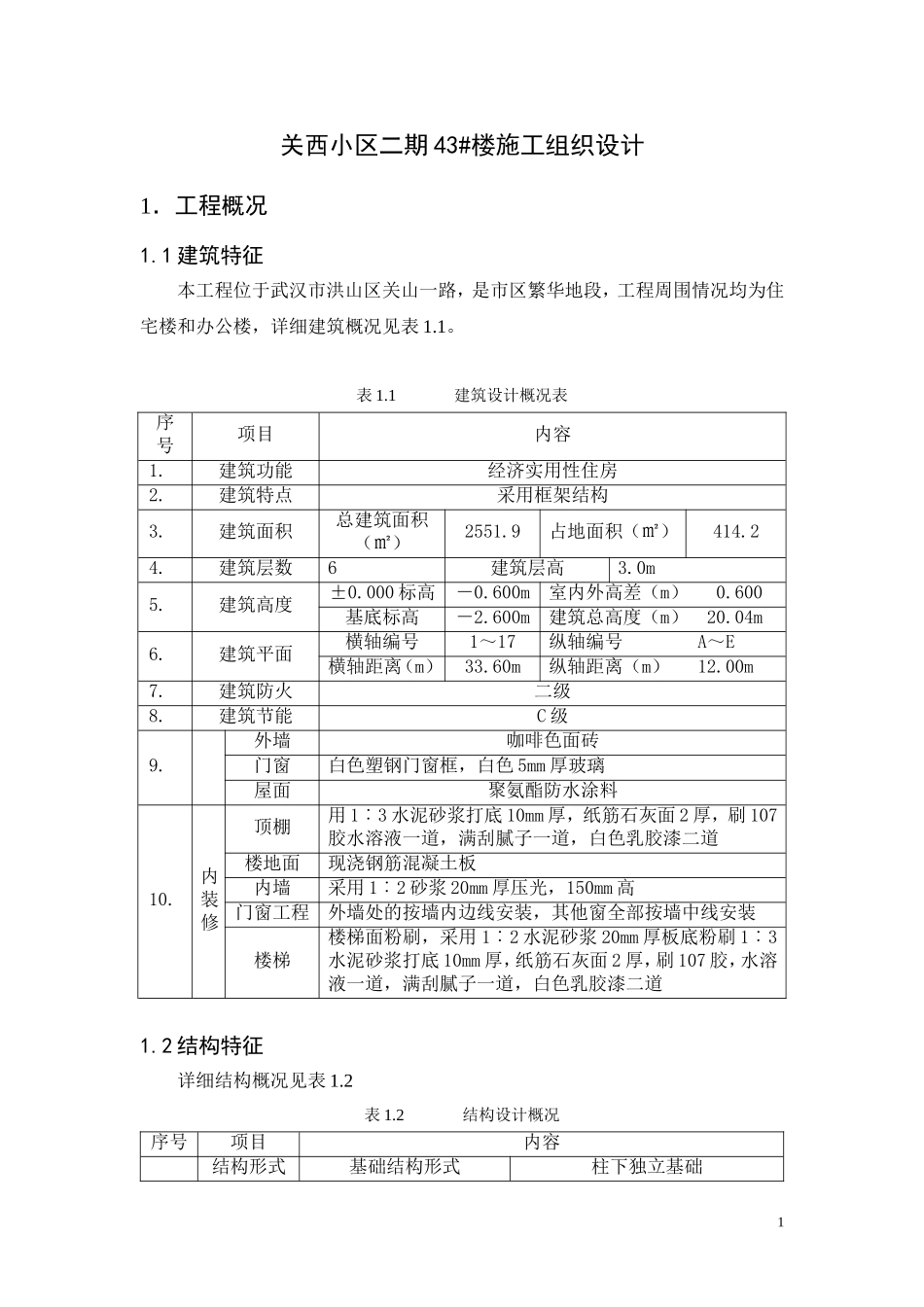

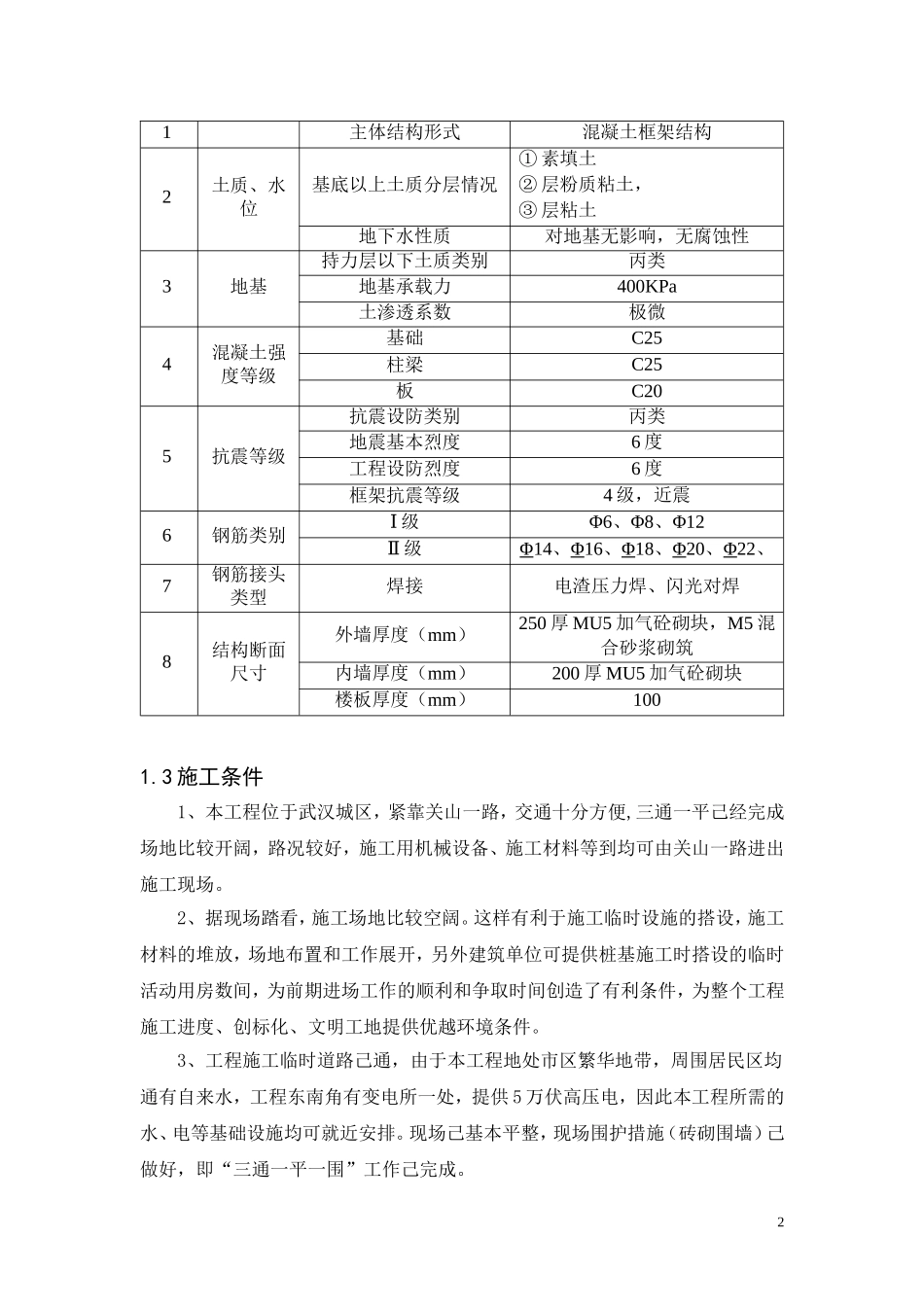

1关西小区二期43#楼施工组织设计1．工程概况1.1建筑特征本工程位于武汉市洪山区关山一路，是市区繁华地段，工程周围情况均为住宅楼和办公楼，详细建筑概况见表1.1。表1.1建筑设计概况表序号项目内容1.建筑功能经济实用性住房2.建筑特点采用框架结构3.建筑面积总建筑面积（㎡）2551.9占地面积（㎡）414.24.建筑层数6建筑层高3.0m5.建筑高度±0.000标高－0.600m室内外高差（m）0.600基底标高－2.600m建筑总高度（m）20.04m6.建筑平面横轴编号1～17纵轴编号A～E横轴距离（m）33.60m纵轴距离（m）12.00m7.建筑防火二级8.建筑节能C级9.外墙咖啡色面砖门窗白色塑钢门窗框，白色5mm厚玻璃屋面聚氨酯防水涂料10.内装修顶棚用1︰3水泥砂浆打底10mm厚，纸筋石灰面2厚，刷107胶水溶液一道，满刮腻子一道，白色乳胶漆二道楼地面现浇钢筋混凝土板内墙采用1︰2砂浆20mm厚压光，150mm高门窗工程外墙处的按墙内边线安装，其他窗全部按墙中线安装楼梯楼梯面粉刷，采用1︰2水泥砂浆20mm厚板底粉刷1︰3水泥砂浆打底10mm厚，纸筋石灰面2厚，刷107胶，水溶液一道，满刮腻子一道，白色乳胶漆二道1.2结构特征详细结构概况见表1.2表1.2结构设计概况序号项目内容结构形式基础结构形式柱下独立基础21主体结构形式混凝土框架结构2土质、水位基底以上土质分层情况①素填土②层粉质粘土，③层粘土地下水性质对地基无影响，无腐蚀性3地基持力层以下土质类别丙类地基承载力400KPa土渗透系数极微4混凝土强度等级基础C25柱梁C25板C205抗震等级抗震设防类别丙类地震基本烈度6度工程设防烈度6度框架抗震等级4级，近震6钢筋类别Ⅰ级Φ6、Φ8、Φ12Ⅱ级Φ14、Φ16、Φ18、Φ20、Φ22、7钢筋接头类型焊接电渣压力焊、闪光对焊8结构断面尺寸外墙厚度（mm）250厚MU5加气砼砌块，M5混合砂浆砌筑内墙厚度（mm）200厚MU5加气砼砌块楼板厚度（mm）1001.3施工条件1、本工程位于武汉城区，紧靠关山一路，交通十分方便,三通一平己经完成场地比较开阔，路况较好，施工用机械设备、施工材料等到均可由关山一路进出施工现场。2、据现场踏看，施工场地比较空阔。这样有利于施工临时设施的搭设，施工材料的堆放，场地布置和工作展开，另外建筑单位可提供桩基施工时搭设的临时活动用房数间，为前期进场工作的顺利和争取时间创造了有利条件，为整个工程施工进度、创标化、文明工地提供优越环境条件。3、工程施工临时道路己通，由于本工程地处市区繁华地带，周围居民区均通有自来水，工程东南角有变电所一处，提供5万伏高压电，因此本工程所需的水、电等基础设施均可就近安排。现场己基本平整，现场围护措施（砖砌围墙）己做好，即“三通一平一围”工作己完成。34、该项目征地、用地、建房等相关手续均办理，项目建设资金按计划己逐步到位，工程施工图纸设计（土建、安装）己由建筑设计研究院完成，工程前期施工条件己经具备。5、该工程基础桩基工程己有专业单位完成，施工单位一旦中标即可进行基础土方开挖施工。6、该工程基础及主体结构施工正值春、夏多雨季节，夏天气温炎热，故应特别做好施工准备工作及相关的施工技术措施。7、施工单位己将本工程项目施工所需的劳动力、机械设备及主要材料等均已落实。2．施工方案2.1施工程序及施工顺序⑴单位工程施工流程测量放线→基础施工→主体施工→装饰及安装阶段→室外工程→验收及交付使用。⑵基础施工流程放线→土方开挖→人工清土→验槽→土方换填→垫层→钢筋混凝土条形基础→地圈梁模板支设→隐蔽验收→地圈梁砼浇注。⑶上部结构标准层施工流程抄平放线→砌筑砖墙→梁支模、绑钢筋→板支模、绑钢筋（各专业预留预埋）→梁板钢筋和模板验收→砼浇注→砼养护→梁板支撑、模板拆除。⑷内装修结构处理→放线→安装门窗框→内墙抹灰→水电、设备管线安装→安装外墙门窗扇→内墙腻子→地面面层→门窗五金→油漆涂料→灯具、开关→清理交工。⑸外装修屋面工程→结构处理→外墙打底→线条抹灰→外墙涂料（贴面砖）→清理验收2.2施工方法2.2.1基础工程1、测量放线根据业主和测绘部门提供的测量控制点，经复核无误后，结合该工程的形体特点，建立基本平面轴线控制网。选定控制轴线，构建平面控制网，...
