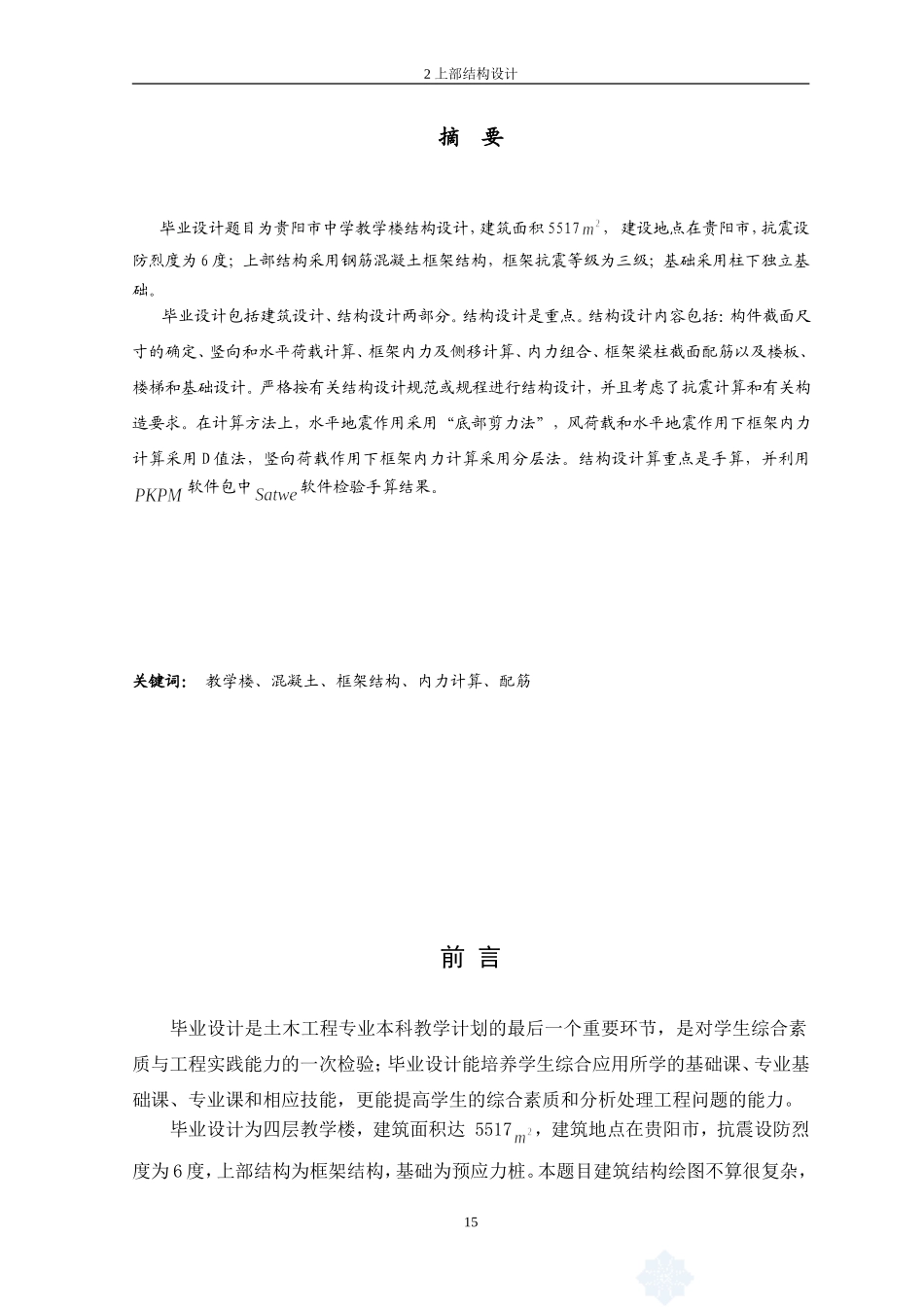

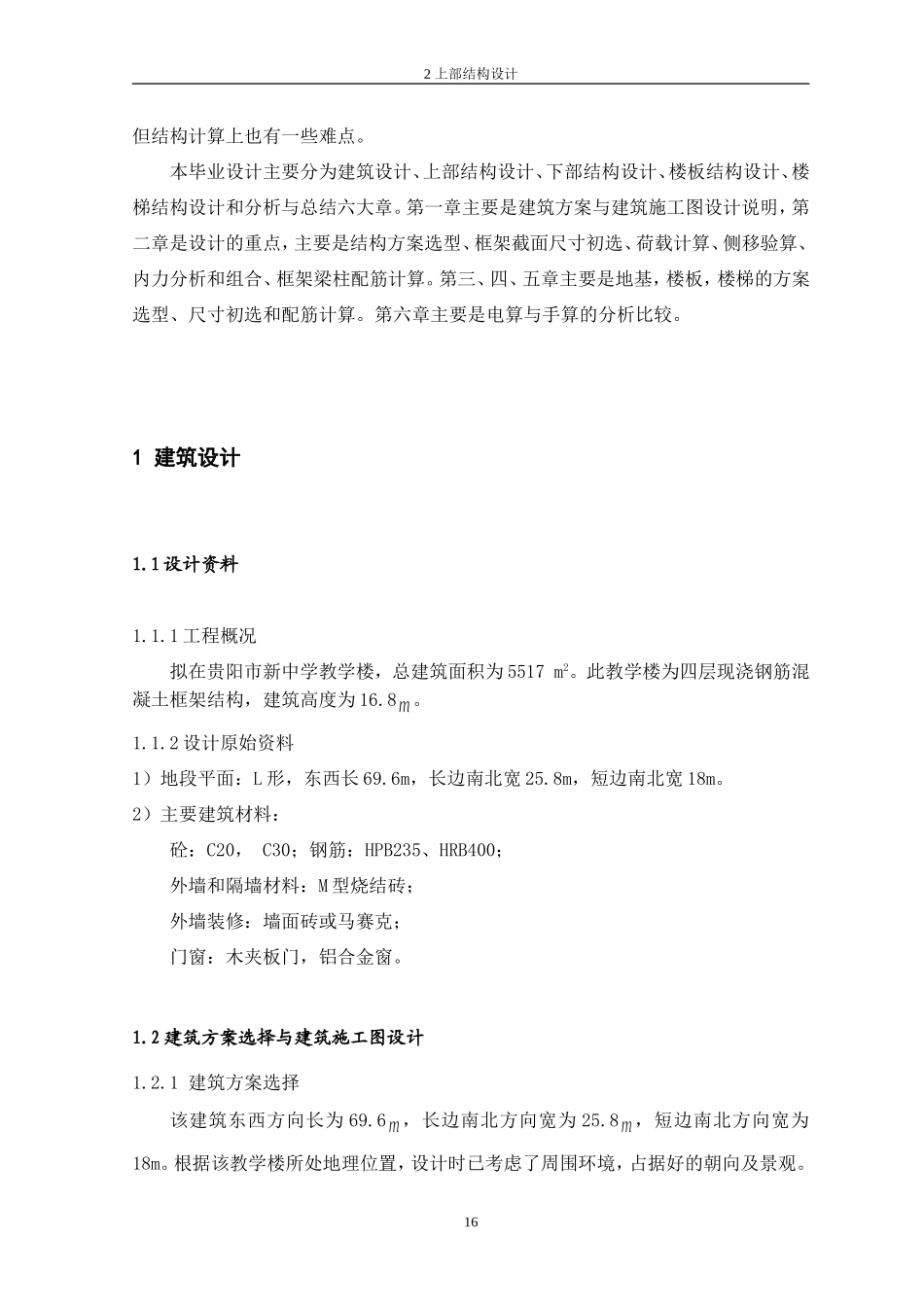

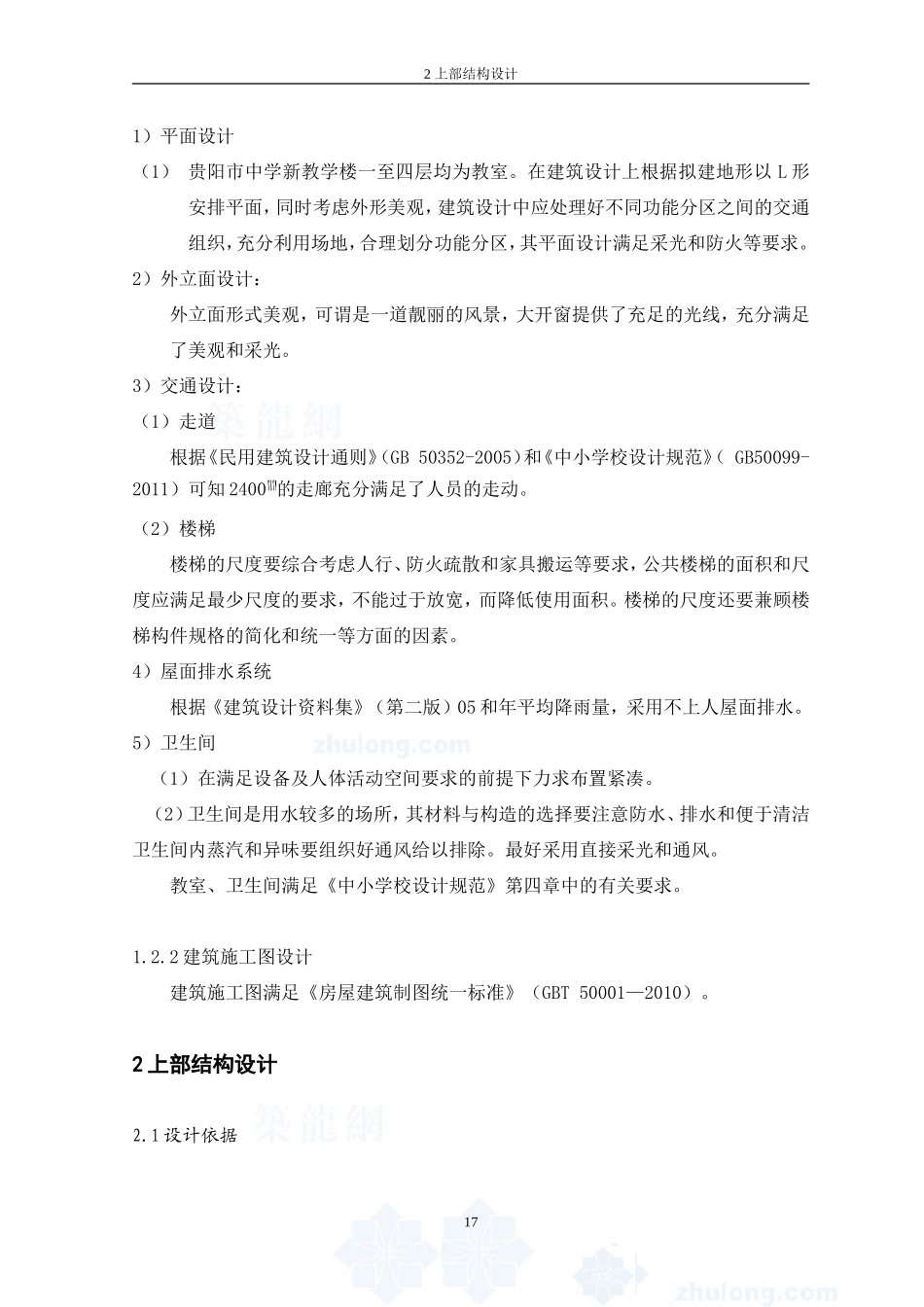

2上部结构设计摘要毕业设计题目为贵阳市中学教学楼结构设计，建筑面积5517，建设地点在贵阳市，抗震设防烈度为6度；上部结构采用钢筋混凝土框架结构，框架抗震等级为三级；基础采用柱下独立基础。毕业设计包括建筑设计、结构设计两部分。结构设计是重点。结构设计内容包括：构件截面尺寸的确定、竖向和水平荷载计算、框架内力及侧移计算、内力组合、框架梁柱截面配筋以及楼板、楼梯和基础设计。严格按有关结构设计规范或规程进行结构设计，并且考虑了抗震计算和有关构造要求。在计算方法上，水平地震作用采用“底部剪力法”，风荷载和水平地震作用下框架内力计算采用D值法，竖向荷载作用下框架内力计算采用分层法。结构设计算重点是手算，并利用软件包中软件检验手算结果。关键词：教学楼、混凝土、框架结构、内力计算、配筋前言毕业设计是土木工程专业本科教学计划的最后一个重要环节，是对学生综合素质与工程实践能力的一次检验；毕业设计能培养学生综合应用所学的基础课、专业基础课、专业课和相应技能，更能提高学生的综合素质和分析处理工程问题的能力。毕业设计为四层教学楼，建筑面积达5517，建筑地点在贵阳市，抗震设防烈度为6度，上部结构为框架结构，基础为预应力桩。本题目建筑结构绘图不算很复杂，152上部结构设计但结构计算上也有一些难点。本毕业设计主要分为建筑设计、上部结构设计、下部结构设计、楼板结构设计、楼梯结构设计和分析与总结六大章。第一章主要是建筑方案与建筑施工图设计说明，第二章是设计的重点，主要是结构方案选型、框架截面尺寸初选、荷载计算、侧移验算、内力分析和组合、框架梁柱配筋计算。第三、四、五章主要是地基，楼板，楼梯的方案选型、尺寸初选和配筋计算。第六章主要是电算与手算的分析比较。1建筑设计1.1设计资料1.1.1工程概况拟在贵阳市新中学教学楼，总建筑面积为5517m2。此教学楼为四层现浇钢筋混凝土框架结构，建筑高度为16.8。1.1.2设计原始资料1）地段平面：L形，东西长69.6m，长边南北宽25.8m，短边南北宽18m。2）主要建筑材料：砼：C20，C30；钢筋：HPB235、HRB400；外墙和隔墙材料：M型烧结砖；外墙装修：墙面砖或马赛克；门窗：木夹板门，铝合金窗。1.2建筑方案选择与建筑施工图设计1.2.1建筑方案选择该建筑东西方向长为69.6，长边南北方向宽为25.8，短边南北方向宽为18m。根据该教学楼所处地理位置，设计时已考虑了周围环境，占据好的朝向及景观。162上部结构设计1）平面设计（1）贵阳市中学新教学楼一至四层均为教室。在建筑设计上根据拟建地形以L形安排平面，同时考虑外形美观，建筑设计中应处理好不同功能分区之间的交通组织，充分利用场地，合理划分功能分区，其平面设计满足采光和防火等要求。2）外立面设计：外立面形式美观，可谓是一道靓丽的风景，大开窗提供了充足的光线，充分满足了美观和采光。3）交通设计：（1）走道根据《民用建筑设计通则》（GB50352-2005）和《中小学校设计规范》（GB50099-2011）可知2400的走廊充分满足了人员的走动。（2）楼梯楼梯的尺度要综合考虑人行、防火疏散和家具搬运等要求，公共楼梯的面积和尺度应满足最少尺度的要求，不能过于放宽，而降低使用面积。楼梯的尺度还要兼顾楼梯构件规格的简化和统一等方面的因素。4）屋面排水系统根据《建筑设计资料集》（第二版）05和年平均降雨量，采用不上人屋面排水。5）卫生间（1）在满足设备及人体活动空间要求的前提下力求布置紧凑。（2）卫生间是用水较多的场所，其材料与构造的选择要注意防水、排水和便于清洁卫生间内蒸汽和异味要组织好通风给以排除。最好采用直接采光和通风。教室、卫生间满足《中小学校设计规范》第四章中的有关要求。1.2.2建筑施工图设计建筑施工图满足《房屋建筑制图统一标准》（GBT50001—2010）。2上部结构设计2.1设计依据172上部结构设计2.1.1工程设计基准期本工程设计的基准期为50年。2.1.2．自然条件1）气象条件①主导风向：西北风。②基本风压：W0=0.30kN/m2（按50年一遇采用）。③基本雪压：S0=0.20kN/m2（按50年一遇采用）。④雨季集中在7、8、9月份。⑤土壤最大冻结深度450mm。2）、主要建筑材料：砼：C20...
