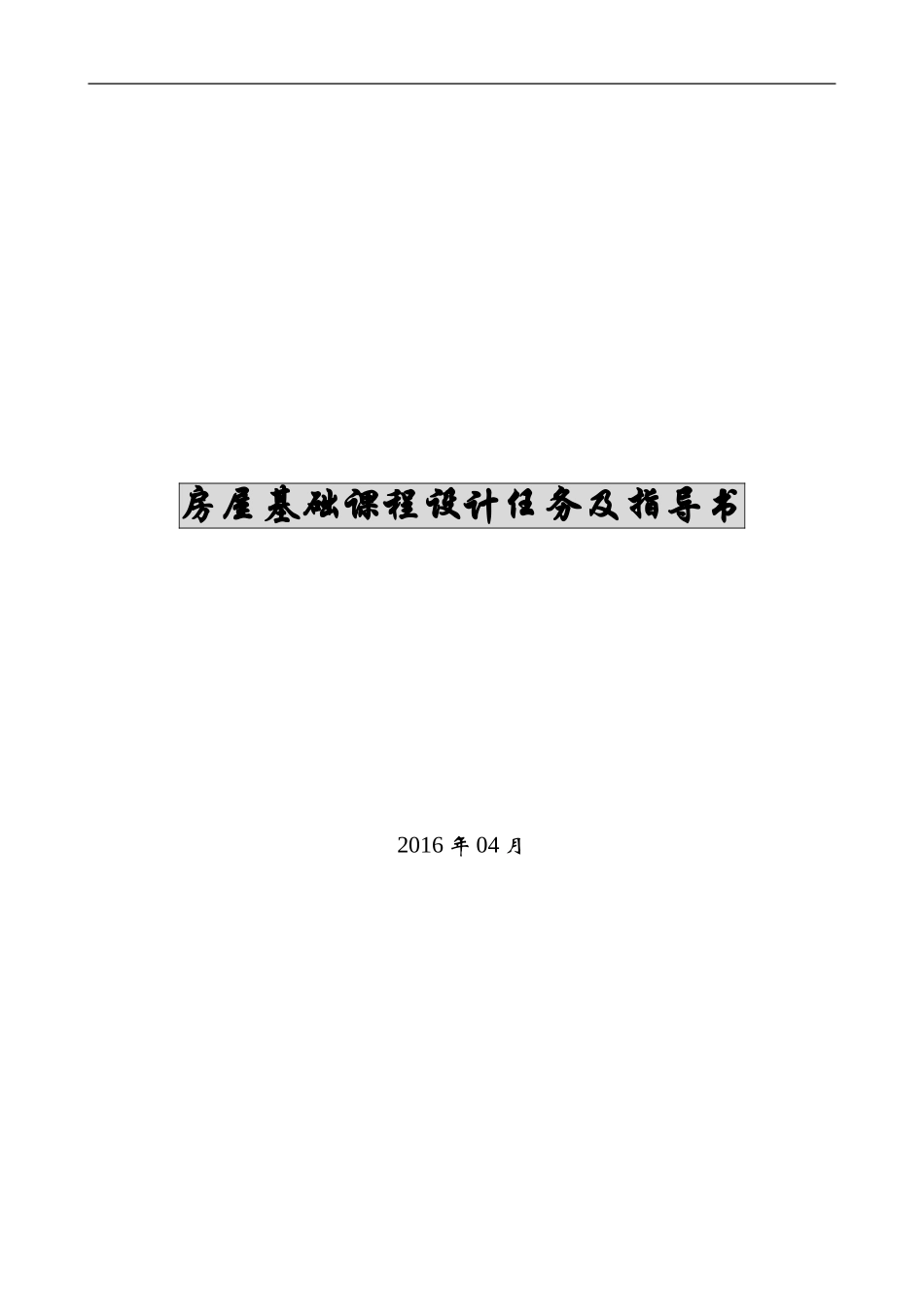

房屋基础课程设计任务及指导书2016年04月房屋基础课程设计房屋基础课程设计任务及指导书设计任务：设计某十层主厂房的基础。根据上部结构及场地地质情况，确定采用箱形基础。设计依据：《高层建筑箱形与筏形基础技术规程》(JGJ6—99)《建筑地基基础设计规范》(GB50007-2002)计算书内容要求：一、总则二、确定箱形基础外形尺寸三、按地基承载力确定基底尺寸四、基底反力计算五、地基沉降计算六、箱基纵向整体弯曲计算（考虑上下部结构共同工作）七、底、顶板局部弯曲计算八、顶板配筋设计九、底板斜截面抗剪及抗冲切计算十、箱基墙体配筋设计十一、箱基墙体开门窗洞加固设计十二、绘制施工图底、顶板配筋平面分布图箱基横截面配筋大样墙体、开门窗洞加固大样图墙体、转角构造大样施工说明设计资料：一、上部结构资料：地面以上采用现浇柱、预制梁板的半装配式框架结构，共十层，层高4.5米,采用C30混凝土,各杆件截面尺寸如下：柱50×50cm2横梁30×60cm2纵梁30×50cm2楼板厚15cm平面柱网布局如下图:上部荷载:框架柱传给基础的轴力(作用在±0.00处)标在柱网分布图上,单位为kN.底层地面的活载为14kN/m2地下室用作杂品堆料仓库，按活载10kN/m2计。楼梯和电梯间荷载按均布荷载20kN/m2考虑。第1页1房屋基础课程设计6m4m6m5.5m5.5m5.5m5.5m5.5m5.5m5.5m5.5m5.5m75010501300170075010501050105013001300130013001300170017001700170017001700170012345678910DCBA地质资料：（如图示）箱基墙体与柱网关系图建筑物位于非地震区，不考虑地震影响。静止土压力系数一律采用0.5。粉质粘土¦Ãsat=21kN/m3fak=130kPaEs=2790kPa粘土¦Ãsat=20kN/m3fak=200kPaEs=3180kPa7.55m1m第2页2房屋基础课程设计粉质粘土层地基反力系数值如下表所示。表1粉质粘土层实测地基反力系数0.9060.9660.8140.7381.1241.1971.0090.9141.2351.3141.1091.006对称1.1241.1971.0090.9140.9060.9660.8140.738第3页3房屋基础课程设计箱形基础课程设计指导书设计内容及步骤基本如下：一．确定箱形基础外形尺寸，埋深及用料1．箱基高度：据规程，一般取建筑物高度的1/8—1/12，不宜小于基础长度的1/18，以箱基顶面为±0.000，室外地面标高取-0.200米。2．底、顶板及墙的厚度：据规程，外墙厚不小于25cm，内墙厚不小于20cm，顶板不小于15cm，底板不小于20cm。对20层以内的民用房屋或高度50米以内的多层厂房，底板一般取40~60cm厚，顶板25~40cm厚，外墙30~50cm厚，内墙25~40cm厚。3．采用材料：混凝土不低于C20，钢筋φ12以上用Ⅱ级，φ12以下用Ⅰ级。垫层10cm厚，采用C10混凝土。二．确定基底尺寸，计算基底反力1．荷载计算根据荷载规范，活载应乘1.4的系数，恒载应乘1.2的系数，对验算有利的可不乘系数。据提供的资料，荷载沿纵向对称，但由于楼梯间横向不对称，存在偏心，经计算偏心很小，所以可按中心荷载计算基础的底面积，基底承受的总荷载有：上部框架传来的总荷载N1（已乘过荷载系数）楼梯间及电梯井荷载N2（恒载）箱基自重（恒载）G，为简化计算，墙体开门窗洞不扣除，粉刷也不计。基底板面杂品堆料活载N3基顶板面活载N4地下水对箱基的浮力W（向上），对计算有利所以，基底总荷载=N1+N2+N3+N4+G-W2.确定地基承载力特征值fa3．确定基底尺寸：按中心受压，采用试算，先初定底板从边轴线向外挑出的尺寸（四边取相同），可得基底面积，要求基底面积≧（总荷载-G）/（fa-ΥGd）。4．确定基底基本反力值按实测基底反力系数法，把箱基分成大小相等的5×8=40个区格，每个区格的反力系数在资料中已给出，从而可算出每个区格的反力=（总荷载/LB）×地基反力系数，把结果列成表格。注：L，B是基底板的尺寸，包括挑出的部分。第4页4房屋基础课程设计三．地基沉降计算按规范法计算。四．箱基纵向整体弯曲计算由于上部结构是框架体系，所以基础要计算整体弯曲和局部弯曲。因横向跨间少，可以不考虑，只按局部弯曲计算在配筋时适当考虑。而纵向应该计算整体和局部弯曲，具体步骤：1．计算整体弯矩的基底反力=基本反力—箱基自重+水压箱基自重按（G+N2）/LB，近似分布在箱基底板上。水压力W/LB对整个箱基来说是外力，应列出基底反力分布图...
