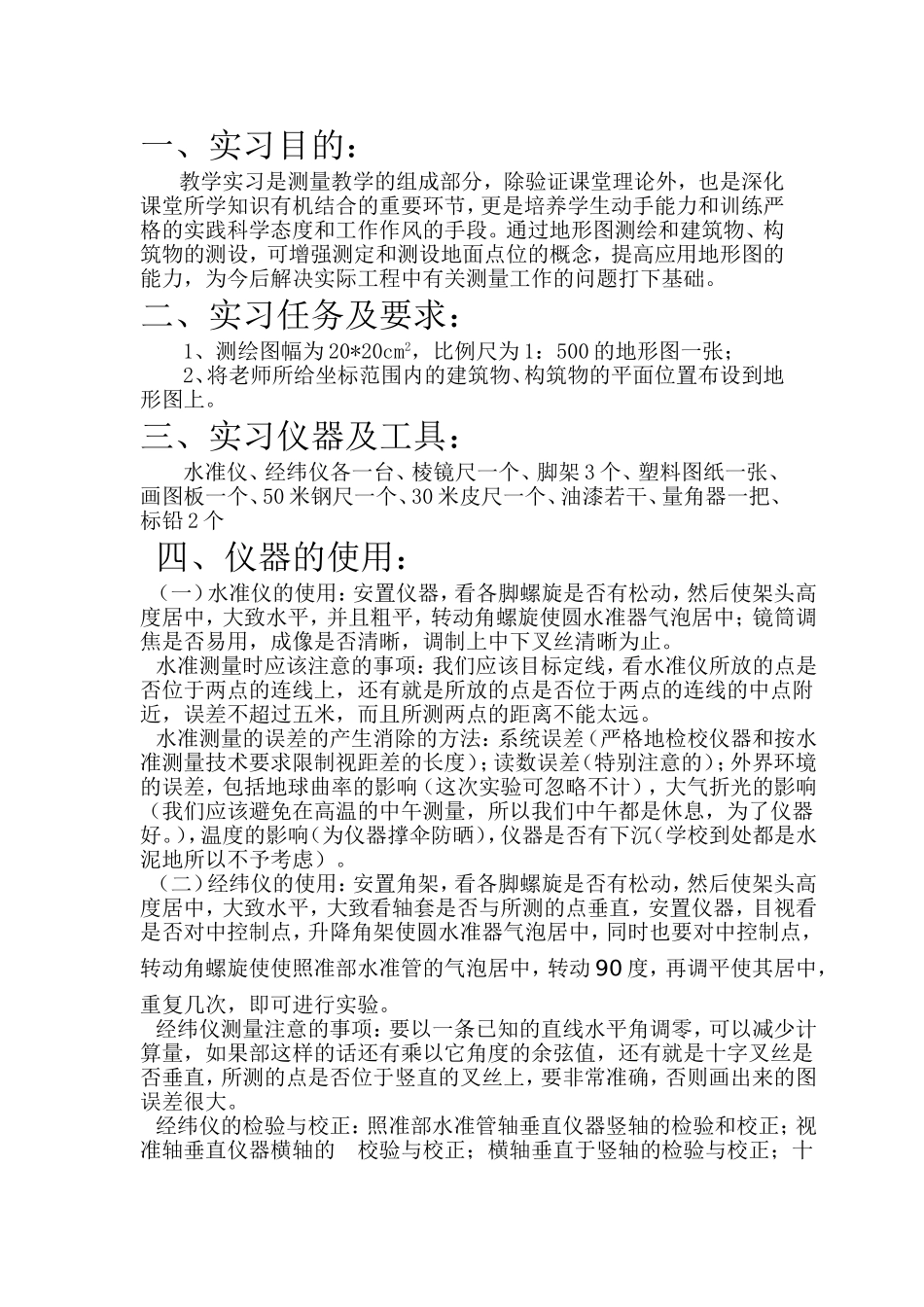

一、实习目的：教学实习是测量教学的组成部分，除验证课堂理论外，也是深化课堂所学知识有机结合的重要环节，更是培养学生动手能力和训练严格的实践科学态度和工作作风的手段。通过地形图测绘和建筑物、构筑物的测设，可增强测定和测设地面点位的概念，提高应用地形图的能力，为今后解决实际工程中有关测量工作的问题打下基础。二、实习任务及要求：1、测绘图幅为20*20cm2，比例尺为1：500的地形图一张；2、将老师所给坐标范围内的建筑物、构筑物的平面位置布设到地形图上。三、实习仪器及工具：水准仪、经纬仪各一台、棱镜尺一个、脚架3个、塑料图纸一张、画图板一个、50米钢尺一个、30米皮尺一个、油漆若干、量角器一把、标铅2个四、仪器的使用：（一）水准仪的使用：安置仪器，看各脚螺旋是否有松动，然后使架头高度居中，大致水平，并且粗平，转动角螺旋使圆水准器气泡居中；镜筒调焦是否易用，成像是否清晰，调制上中下叉丝清晰为止。水准测量时应该注意的事项：我们应该目标定线，看水准仪所放的点是否位于两点的连线上，还有就是所放的点是否位于两点的连线的中点附近，误差不超过五米，而且所测两点的距离不能太远。水准测量的误差的产生消除的方法：系统误差（严格地检校仪器和按水准测量技术要求限制视距差的长度）；读数误差（特别注意的）；外界环境的误差，包括地球曲率的影响（这次实验可忽略不计），大气折光的影响（我们应该避免在高温的中午测量，所以我们中午都是休息，为了仪器好。），温度的影响（为仪器撑伞防晒），仪器是否有下沉（学校到处都是水泥地所以不予考虑）。（二）经纬仪的使用：安置角架，看各脚螺旋是否有松动，然后使架头高度居中，大致水平，大致看轴套是否与所测的点垂直，安置仪器，目视看是否对中控制点，升降角架使圆水准器气泡居中，同时也要对中控制点，转动角螺旋使使照准部水准管的气泡居中，转动90度，再调平使其居中，重复几次，即可进行实验。经纬仪测量注意的事项：要以一条已知的直线水平角调零，可以减少计算量，如果部这样的话还有乘以它角度的余弦值，还有就是十字叉丝是否垂直，所测的点是否位于竖直的叉丝上，要非常准确，否则画出来的图误差很大。经纬仪的检验与校正：照准部水准管轴垂直仪器竖轴的检验和校正；视准轴垂直仪器横轴的校验与校正；横轴垂直于竖轴的检验与校正；十字丝竖丝垂直于横轴的检验与校正；竖盘指标差的检验与校正；光学对仪器的检验与校正。五、实习内容：1．控制测量我们小组在领到仪器后，首先根据老师所给的大概范围踏勘测区，根据勘测的测区内的建筑物和构筑物的位置关系，我们采用了闭合导线的形式选了4个控制点把机电楼、汽车电子楼、花坛、建工楼等都包含在里面。然后我们用水准仪和经纬仪分别测出4个控制点的高差、观测角和相邻控制点之间的水平距离，数据校核后，通过已知点的坐标和高程，进而算出各控制点在图上的坐标、方位角和高程并展点到图上。点号距离坐标值高程X（m）Y（m）143.38227027030.000242.177270.013313.37928.882373.025300.049342.99928.710433.045303.036270.01929.2402．碎步测量在控制点上架全站仪，经过对中、整平和精确对中、整平，照准地物以确定方向。画出草图，标出各点点号。六、心得体会在这次为期一个星期的实习过程中，收获最大的就是在对仪器的进一步熟练掌握和数据计算整理能力的进一步提高，通过地形测绘的实习，掌握了测绘的基本方法和绘图方法，还有就是能够比较熟练地对水准仪和经纬仪进行对中整平。特别是在经纬仪使用中，通过这次实习能够在比较短的时间内完成对中整平，之前老是调平了水泡，然而却对不准所测的点，浪费了很多时间，而现在这次实习中通过对经纬仪的大量应用，我已经熟练了经纬仪对中整平的步骤，用经纬仪测量也比较如鱼得水。我感觉到数据处理能力在这次实习中也得到了很大的提高，以前接触的数据都不是通过自己实际测量得到的结果，整理时往往误差都在允许范围内，这次通过自己的实际测量练习得到的数据由于种种问题有些是超出误差允许范围的，这就需要我们能够迅速分析错误原因来得到新的数据。进而也对数据检核的重要性有了新的...
