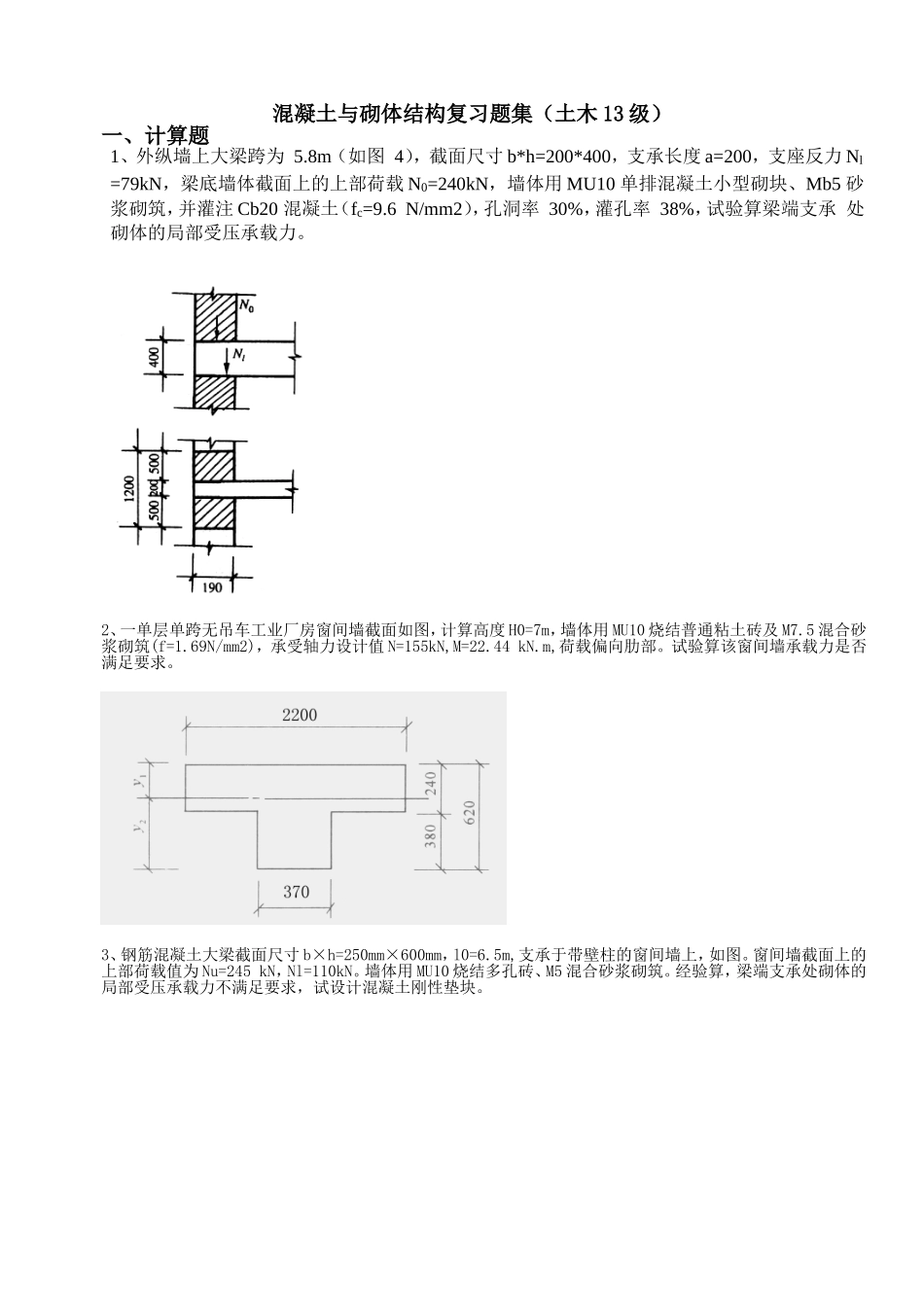

混凝土与砌体结构复习题集（土木13级）一、计算题1、外纵墙上大梁跨为5.8m（如图4），截面尺寸b*h=200*400，支承长度a=200，支座反力Nl=79kN，梁底墙体截面上的上部荷载N0=240kN，墙体用MU10单排混凝土小型砌块、Mb5砂浆砌筑，并灌注Cb20混凝土（fc=9.6N/mm2），孔洞率30%，灌孔率38%，试验算梁端支承处砌体的局部受压承载力。2、一单层单跨无吊车工业厂房窗间墙截面如图，计算高度H0=7m，墙体用MU10烧结普通粘土砖及M7.5混合砂浆砌筑(f=1.69N/mm2)，承受轴力设计值N=155kN,M=22.44kN.m,荷载偏向肋部。试验算该窗间墙承载力是否满足要求。3、钢筋混凝土大梁截面尺寸b×h=250mm×600mm，l0=6.5m,支承于带壁柱的窗间墙上，如图。窗间墙截面上的上部荷载值为Nu=245kN，Nl=110kN。墙体用MU10烧结多孔砖、M5混合砂浆砌筑。经验算，梁端支承处砌体的局部受压承载力不满足要求，试设计混凝土刚性垫块。4、已知：梁截面尺寸b×h=200mm×400mm，梁支承长度a=240mm，荷载设计值产生的支座反力Nl=60kN，墙体上部荷载Nu=260kN，窗间墙截面1200mm×370mm，采用MU10级烧结普通砖，M2.5级混和砂浆。试验算外墙上端砌体局部受压承载力。5．某带壁柱砖墙，墙高H0=4.8m，截面尺寸如图示。用MU10砖，M5混合砂浆砌筑。已知墙上作用一偏心力的设计值为300KN，e=57mm，试验算此带壁柱墙的强度。（f=1.5MPa）N0Nl4002403706.某单层单跨厂房排架结构及风载体型系数如图所示，基本风压，排架间距B=6m,柱顶标高+11.400m，室外地坪标高-0.450m，求作用于排架上的风荷载标准值和。(提示：风压高度系数按内插法取值，离地面10m时，=1.0;离地面15m时，=1.14)7、某单层单跨工业厂房跨度24m，柱距6m，厂房内设有两台300/50KN吊车，已知吊车额定起重量Q=300KN,小车重Q1=117KN，吊车最大轮压Pmaxk=90kN，最小轮压Pmink=70kN，轮距K＝4800mm，桥架宽B=6150mm，试计算吊车作用在柱上的最大竖向荷载标准值Dmaxk、最小竖向荷载标准值Dmink及吊车水平荷载标准值Tmaxk.（提示：先画出影响线计算∑yi，Dmaxk=Pmaxk∑yi，Dmink=Pmink∑yi，Tmaxk=Ti∑yi，Ti=1/4(Q+Q1）,=0.1)8、两跨排架计算简图如图所示，在AB跨作用有吊车水平荷载设计值Tmax=108kN，已知A、B、C三柱的剪力分配系数分别为ηA=ηC=0..25、ηB=0.50，i柱柱顶不动铰支座反力Ri=Tmax,iC5,A、C柱C5=0.75，B柱C5=077。求各柱的柱顶剪力，并绘制A柱的弯矩图和剪力图。39、截面为200mm×240mm的钢筋混凝土柱支承在砖墙上，砖墙用MU10烧结普通砖和M5混合砂浆砌筑（），墙厚为240mm，柱底轴向力设计值N＝200KN，试进行局部受压承载力计算。（提示：）10、某单层带壁柱房屋（刚性方案）。山墙间距s=20m，高度H＝6.2m，开间距离4m，每开间有2m宽的窗洞，采用MU10砖和M2.5混合砂浆砌筑。墙厚370mm，壁柱尺寸240×370mm，如下图所示。试验算墙的高厚比是否满足要求。提示：（[β]=22，截面惯性矩I=2.031×1010mm4，，验算壁柱间和整片墙体高厚比）受压构件的计算高度s＞2H2H≥s＞Hs≤H1.0H0.4s+0.2H0.6s411、已知梁截面200mm×550mm，梁端实际支承长度a＝240mm，荷载设计值产生的梁端支承反力Nl＝60kN，墙体的上部荷载Nu＝240kN，窗间墙截面尺寸为1500mm×240mm，采用烧结砖MU10、混合砂浆M2.5砌筑，试验算该外墙上梁端砌体局部受压承载力。(提示：=1.5MPa，,,，，，)12、一轴心受压砖柱，截面b×h＝370×490mm，计算高度H0＝H=4.5m，采用MU10烧结普通砖、M5混合砂浆砌筑（f=1.50MPa），砖砌体自重为19KN/m3，柱上端作用的恒载及活载产生的轴力标准值分别为100KN和15KN，试按永久荷载起控制作用验算此柱柱底的承载力是否满足要求？（提示：,，）或00.1750.20.2250.250.2750.380.910.540.500.460.420.390.36100.870.500.460.420.390.360.33120.820.470.430.390.360.330.31140.770.430.400.360.340.310.295………………………………密………………………………封………………………………线………………………………13、如下图所示一个两层两跨框架，用分层法和弯矩二次分配法计算框架梁柱弯矩，并画出弯矩图，括号内数字表示每根杆线刚度的相对值。14、用反弯点法和D值法求下...
