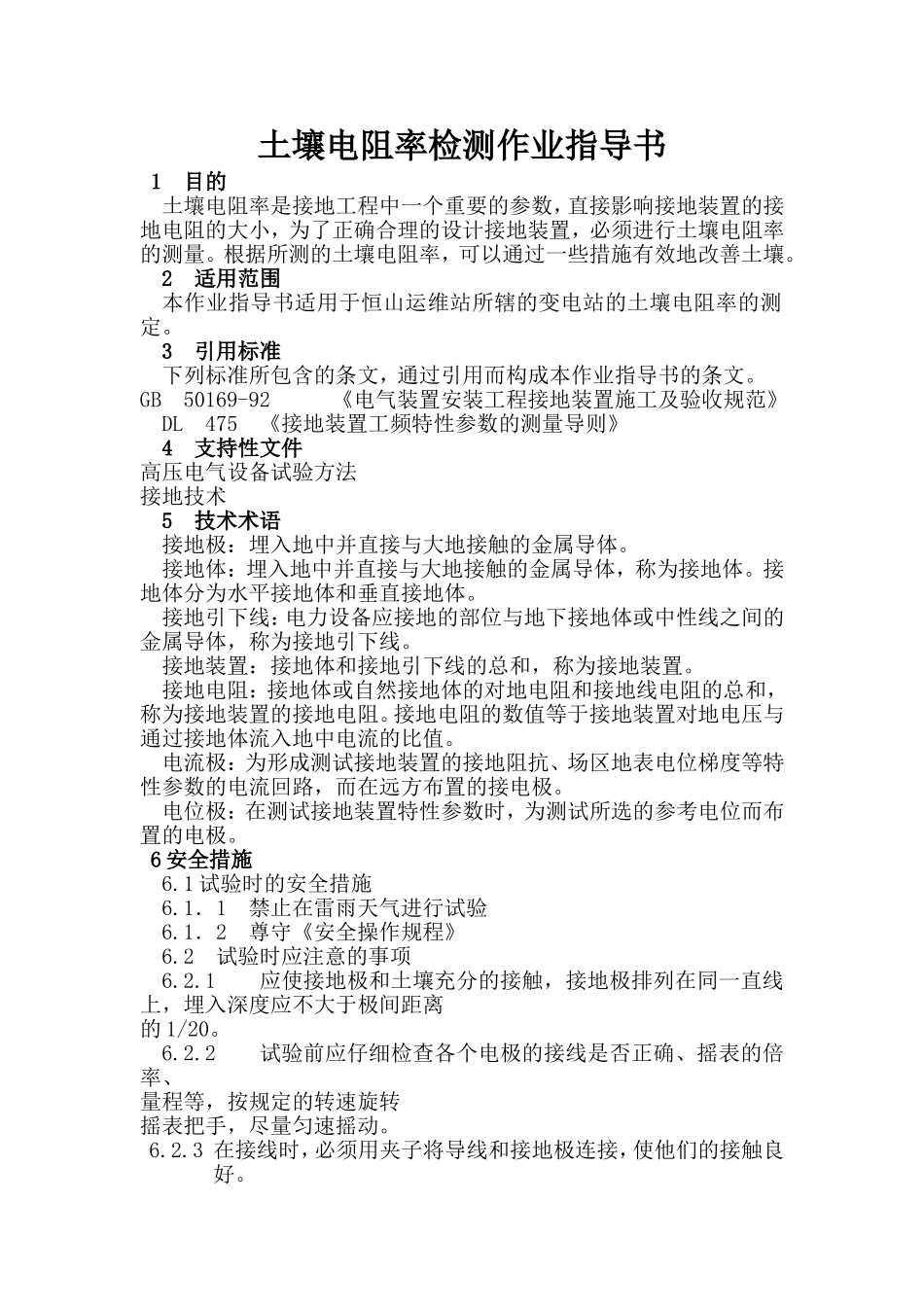

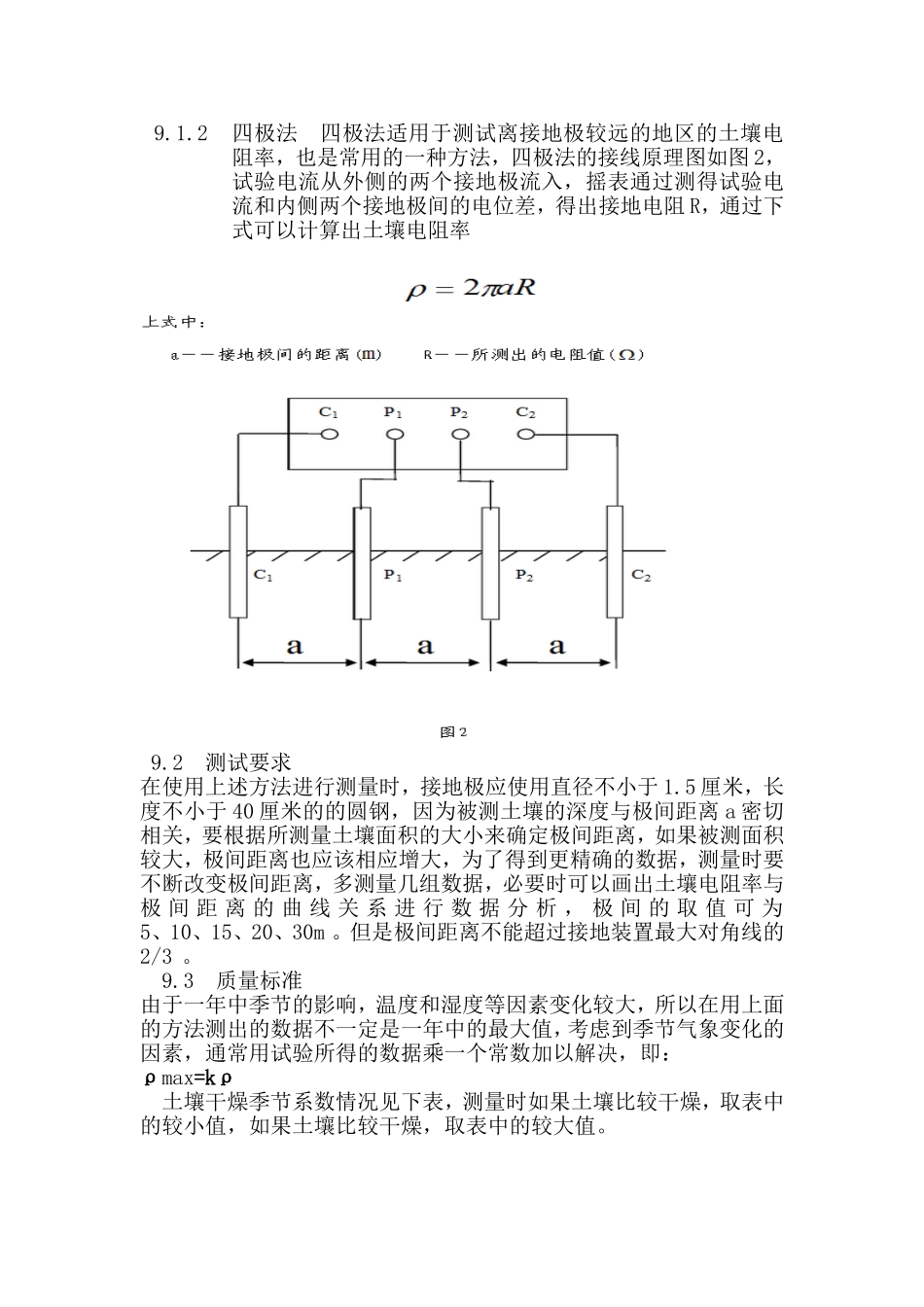

土壤电阻率检测作业指导书1目的土壤电阻率是接地工程中一个重要的参数，直接影响接地装置的接地电阻的大小，为了正确合理的设计接地装置，必须进行土壤电阻率的测量。根据所测的土壤电阻率，可以通过一些措施有效地改善土壤。2适用范围本作业指导书适用于恒山运维站所辖的变电站的土壤电阻率的测定。3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。GB50169-92《电气装置安装工程接地装置施工及验收规范》DL475《接地装置工频特性参数的测量导则》4支持性文件高压电气设备试验方法接地技术5技术术语接地极：埋入地中并直接与大地接触的金属导体。接地体：埋入地中并直接与大地接触的金属导体，称为接地体。接地体分为水平接地体和垂直接地体。接地引下线：电力设备应接地的部位与地下接地体或中性线之间的金属导体，称为接地引下线。接地装置：接地体和接地引下线的总和，称为接地装置。接地电阻：接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。电流极：为形成测试接地装置的接地阻抗、场区地表电位梯度等特性参数的电流回路，而在远方布置的接电极。电位极：在测试接地装置特性参数时，为测试所选的参考电位而布置的电极。6安全措施6.1试验时的安全措施6.1．1禁止在雷雨天气进行试验6.1．2尊守《安全操作规程》6.2试验时应注意的事项6.2.1应使接地极和土壤充分的接触，接地极排列在同一直线上，埋入深度应不大于极间距离的1/20。6.2.2试验前应仔细检查各个电极的接线是否正确、摇表的倍率、量程等，按规定的转速旋转摇表把手，尽量匀速摇动。6.2.3在接线时，必须用夹子将导线和接地极连接，使他们的接触良好。7作业准备7.1人员配备数量：2人素质要求：所有工作人员必须拥有安全意识，并且具有一定的专业基础知识。7.2设备准备7.2.1ZC-8型摇表一块7.2.2导线若干7.2.3铁锤一把7.2.4接地极4颗8作业项目和测试要求、质量标准8.1作业项目测试方法：8.1.1单极法在需要测量土壤电阻率的地方打一直径为d的接地极，埋入深度为h,用摇表测出该接地极的接地阻R，如图1，然后通过下式计算出土壤电阻率：用单极法测量土壤电阻率时，接地体与土壤的接触程度起着很大的关系，即用这种方法测出的土壤电阻率仅仅反映了接地接地体附近的土壤电阻率，误差较大，在使用单极法时接地极的直径应不小于1.5厘米，长度应不小于1米。改变接地极的埋设深度，可以反映出不同深度土壤的电阻率的变化，这种方法常用于土壤电阻率分布均匀的的地带。9.1.2四极法四极法适用于测试离接地极较远的地区的土壤电阻率，也是常用的一种方法，四极法的接线原理图如图2，试验电流从外侧的两个接地极流入，摇表通过测得试验电流和内侧两个接地极间的电位差，得出接地电阻R，通过下式可以计算出土壤电阻率9.2测试要求在使用上述方法进行测量时，接地极应使用直径不小于1.5厘米，长度不小于40厘米的的圆钢，因为被测土壤的深度与极间距离a密切相关，要根据所测量土壤面积的大小来确定极间距离，如果被测面积较大，极间距离也应该相应增大，为了得到更精确的数据，测量时要不断改变极间距离，多测量几组数据，必要时可以画出土壤电阻率与极间距离的曲线关系进行数据分析，极间的取值可为5、10、15、20、30m。但是极间距离不能超过接地装置最大对角线的2/3。9.3质量标准由于一年中季节的影响，温度和湿度等因素变化较大，所以在用上面的方法测出的数据不一定是一年中的最大值，考虑到季节气象变化的因素，通常用试验所得的数据乘一个常数加以解决，即：ρmax=kρ土壤干燥季节系数情况见下表，测量时如果土壤比较干燥，取表中的较小值，如果土壤比较干燥，取表中的较大值。10作业中可能出现的主要异常现象及对策10.1在靠近居民区域的矿工区，地下可能有水管或具有一定金属不见的管道，应把电极布置在与管道垂直的方向上，并要求电极与地下管道的距离不小于极间。10.2测试电极不应布置在有明显的岩石，裂缝和边坡等地方，为了减小误差，得到精确的数据，把被测场地分片进行多处测试。10.3在杆塔周围测量土壤电...
