京密路钢梁方案汇报7.27VIP免费

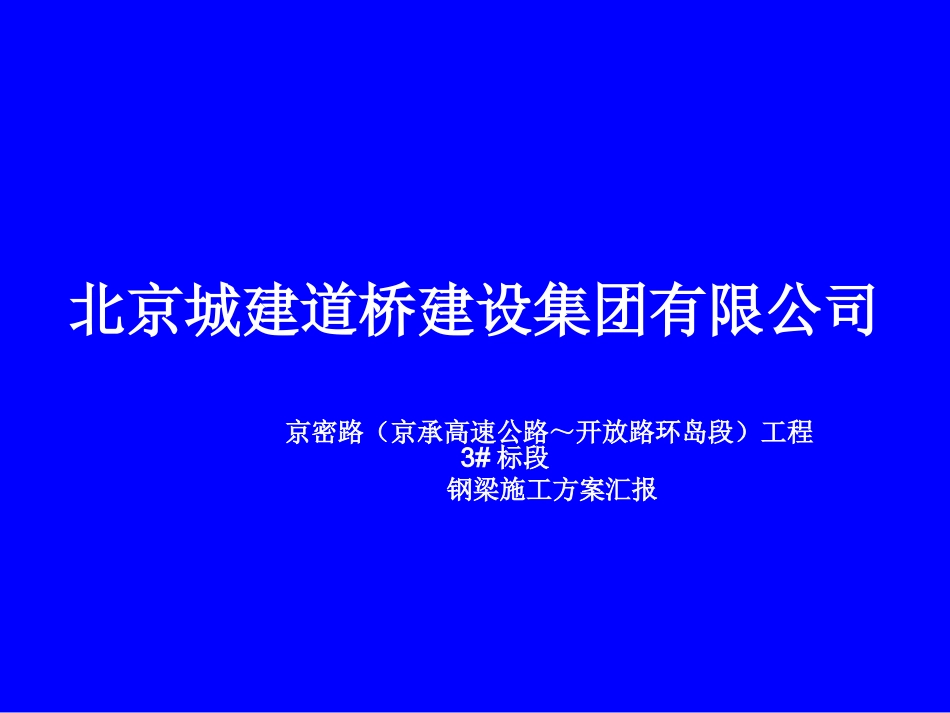

京密路钢梁方案汇报7.27_第1页
1/41

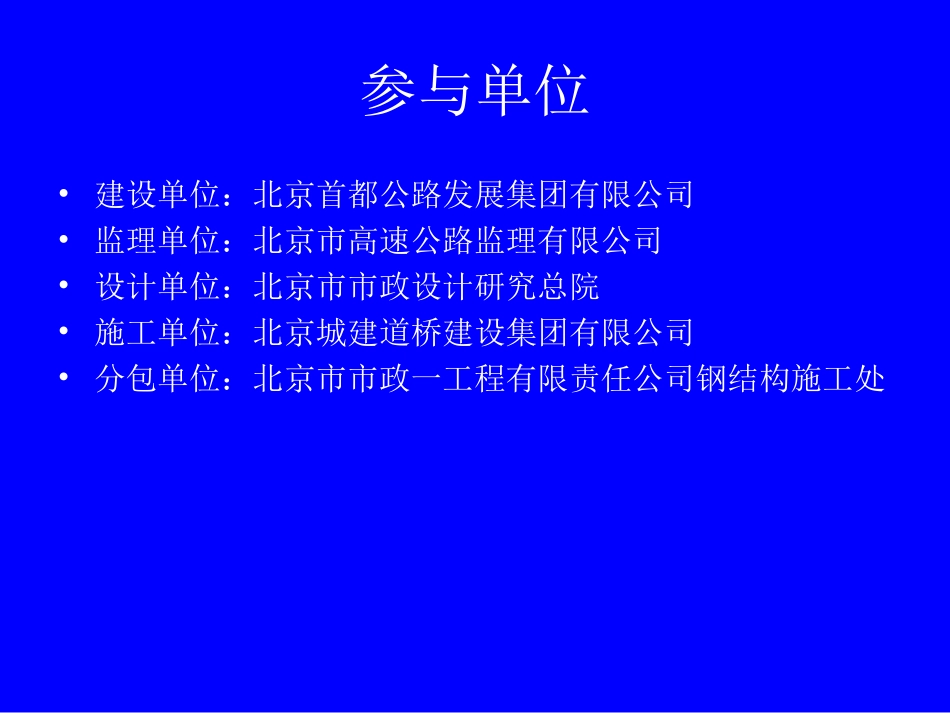

京密路钢梁方案汇报7.27_第2页
2/41

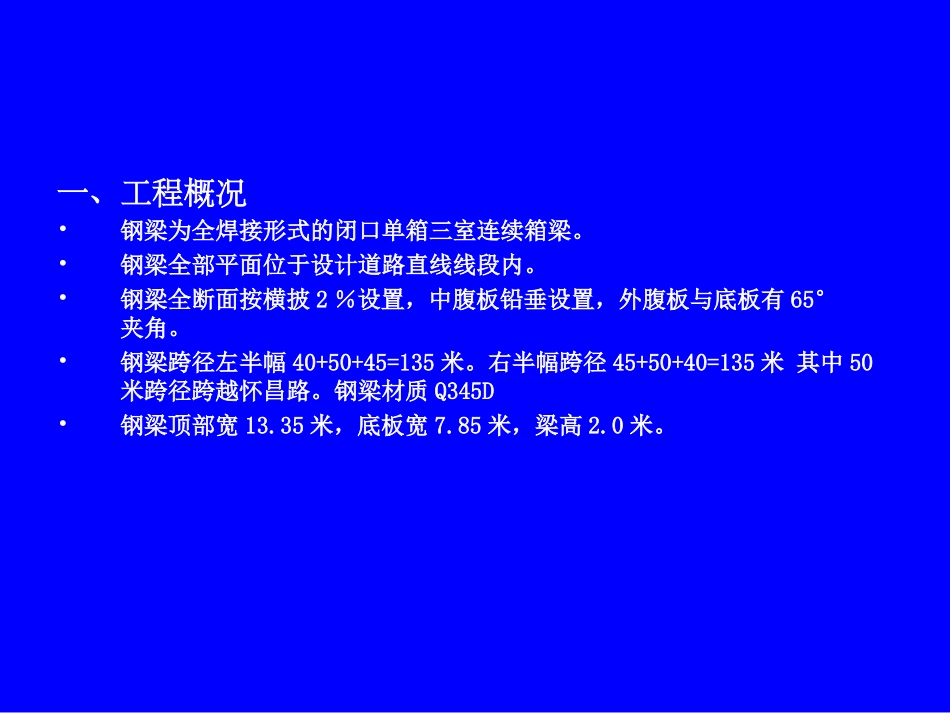

京密路钢梁方案汇报7.27_第3页
3/41
北京城建道桥建设集团有限公司京密路(京承高速公路~开放路环岛段)工程3#标段钢梁施工方案汇报参与单位•建设单位:北京首都公路发展集团有限公司•监理单位:北京市高速公路监理有限公司•设计单位:北京市市政设计研究总院•施工单位:北京城建道桥建设集团有限公司•分包单位:北京市市政一工程有限责任公司钢结构施工处一、工程概况•钢梁为全焊接形式的闭口单箱三室连续箱梁。•钢梁全部平面位于设计道路直线线段内。•钢梁全断面按横披2%设置,中腹板铅垂设置,外腹板与底板有65°夹角。•钢梁跨径左半幅40+50+45=135米。右半幅跨径45+50+40=135米其中50米跨径跨越怀昌路。钢梁材质Q345D•钢梁顶部宽13.35米,底板宽7.85米,梁高2.0米。箱梁平面示意图496734164967263326332584钢梁断面图•钢梁外形示意图左F段,37.5m左E段,19m左D段,12m钢管架·滑轨导梁15m导梁10m导梁5m左半幅钢梁安装顶推顺序示意图拼梁区域钢梁顶推钢管架·滑轨左半幅钢梁安装顶推顺序示意图拼梁区域左F段,37.5m左E段,19m左D段,12m导梁30m钢管架·导梁拆除导梁左C段,35.5m左B段,19m左A段,12m左F段,37.5m左E段,19m左D段,12m千斤顶落梁拆除滑轨,改换支座或沙箱左半幅钢梁安装顶推顺序示意图拼梁区域右F段,33.5m右E段,30m导梁15m导梁10m导梁5m右半幅钢梁安装顶推顺序示意图拼梁区域钢管架滑轨导梁10m右F段,33.5m右E段,30m导梁15m导梁5m钢管架右半幅钢梁安装顶推顺序示意图拼梁区域滑轨右F段,33.5m右E段,30m钢管架右C段,33.5m右B段,30m右A段,8m千斤顶落梁拆除滑轨,改换支座或沙箱拆除导梁右半幅钢梁安装顶推顺序示意图拼梁区域滑轨顶推临时支架布置400005000045000350001200019000900026500375001718192021LSD1LSD2LSD3FLD1<3000支座垫石110mm橡胶支座105mm支座垫板40mm1200019000375003000025a工字型钢25a工字型钢25a工字型钢12mm×400mm×330mm的钢板40012mm×1000mm×1000mm钢板12mm×1000mm×1000mm钢板4004004004001:101:1025a工字型钢25a工字型钢25a工字型钢12mm×400mm×330mm的钢板40012mm×1000mm×1000mm钢板12mm×1000mm×1000mm钢板4004004004001:101:1025a工字型钢25a工字型钢25a工字型钢12mm×400mm×330mm的钢板40012mm×1000mm×1000mm钢板12mm×1000mm×1000mm钢板4004004004001:101:1040007500?800圆管25a工字型钢顶推横梁LZD100钢角线液压泵4-?20?钢丝绳高于z54.481y54.418,20厘米25a工字型钢5500*4000123821FLD1反力点施工平台侧视图5500103004000左半幅顶推支架位置图注:具体反力墩的位置应在河堤上,21墩下预埋钢筋圈45000500004500035000800030000700026500335001718192021LSD1LSD2LSD3FLD1<3000支座垫石110mm橡胶支座105mm支座垫板40mm800030000335003000025a工字型钢25a工字型钢25a工字型钢12mm×400mm×330mm的钢板40012mm×1000mm×1000mm钢板12mm×1000mm×1000mm钢板4004004004001:101:1025a工字型钢25a工字型钢25a工字型钢12mm×400mm×330mm的钢板40012mm×1000mm×1000mm钢板12mm×1000mm×1000mm钢板4004004004001:101:1025a工字型钢25a工字型钢25a工字型钢12mm×400mm×330mm的钢板40012mm×1000mm×1000mm钢板12mm×1000mm×1000mm钢板4004004004001:101:1040007500?800圆管25a工字型钢顶推横梁LZD100钢角线液压泵4-?20?钢丝绳高于z54.481y54.418,20厘米25a工字型钢5500*4000123821FLD1反力点施工平台侧视图5500103004000右半幅顶推支架位置图注:具体反力墩的位置应在河堤上,21墩下预埋直径25钢筋圈做拉锚反力架平台示意图40007500?800圆管25a工字型钢顶推横梁LZD100钢角线液压泵4-?20?钢丝绳高于z54.481y54.418,20厘米25a工字型钢5500*40001238预埋4×直径25圆钢21#墩柱油泵550040004000260021#承台300600300预埋4×直径25圆钢60003500反力点施工平台俯视图千斤顶400026005500300大于7000预埋直径25钢筋圈预埋直径25钢筋圈预埋件焊脚高10mm25a工字型钢25a工字型钢25a工字型钢12mm×400mm×330mm的钢板400预埋件焊脚高10mm25a工字型钢25a工字型钢25a工字型钢12mm×400mm×330mm的钢板400临时支架横断面大样图10300300025a工字型钢12mm×400mm×330mm的钢板400...
