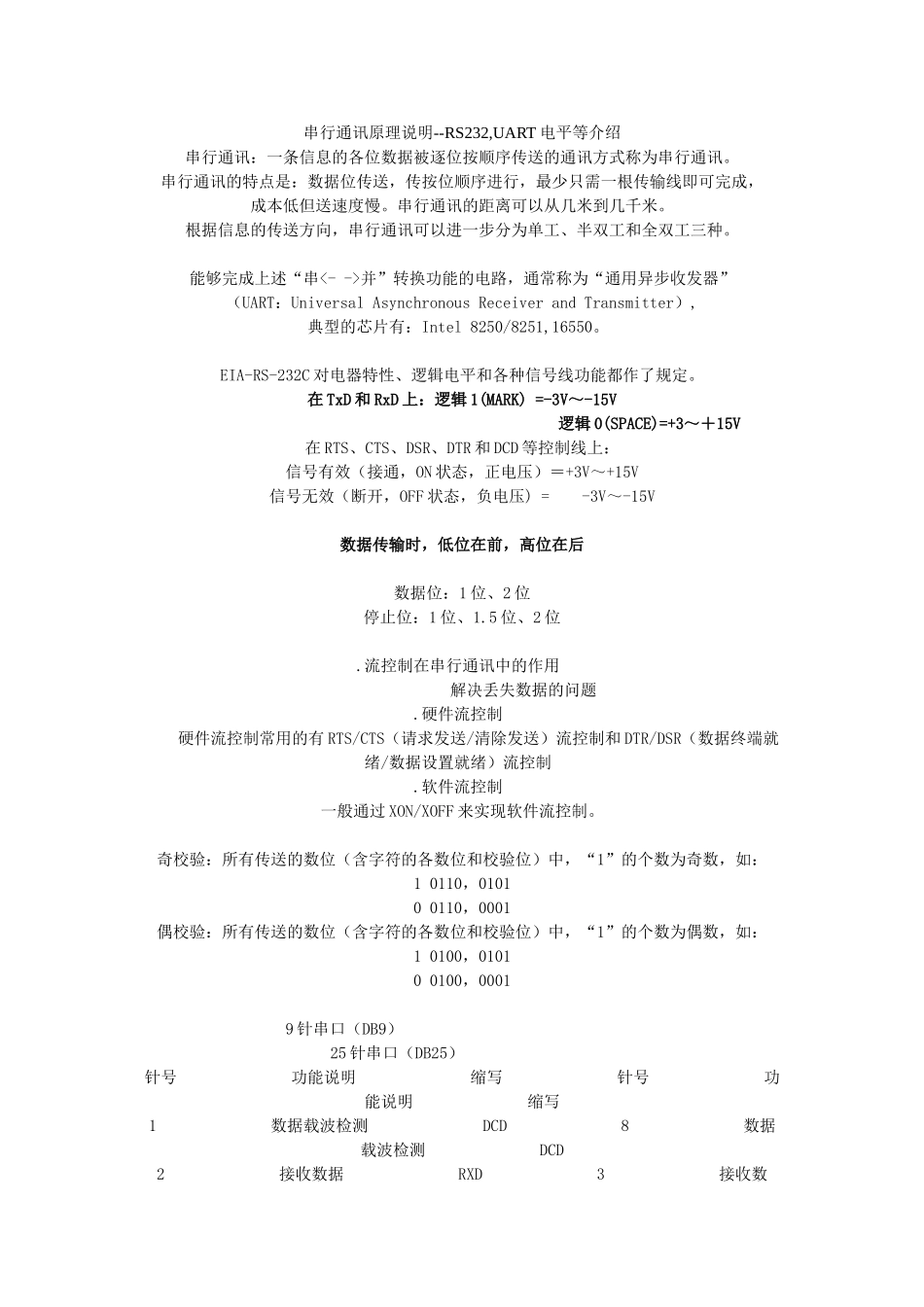

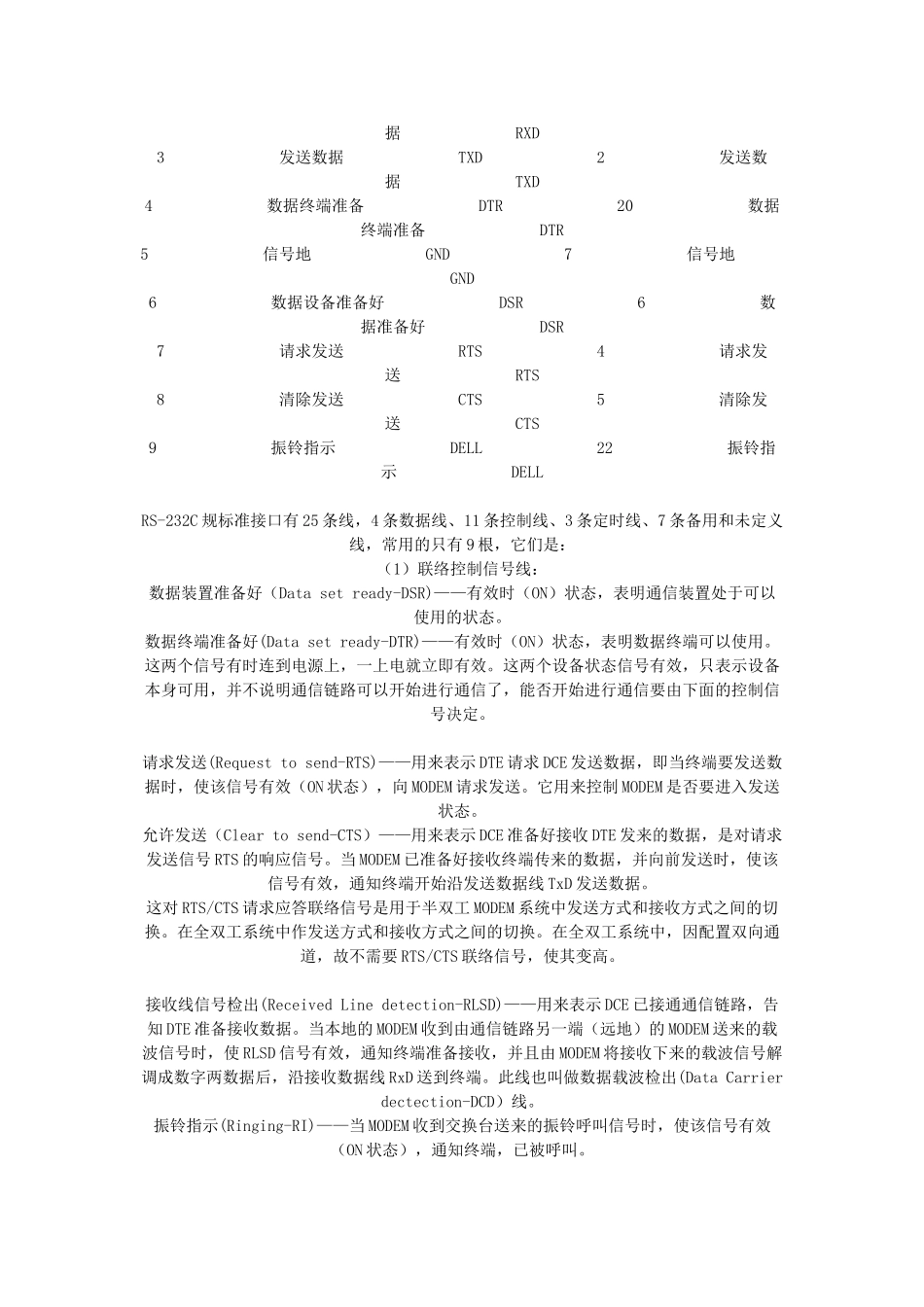

串行通讯原理说明--RS232,UART电平等介绍串行通讯：一条信息的各位数据被逐位按顺序传送的通讯方式称为串行通讯。串行通讯的特点是：数据位传送，传按位顺序进行，最少只需一根传输线即可完成，成本低但送速度慢。串行通讯的距离可以从几米到几千米。根据信息的传送方向，串行通讯可以进一步分为单工、半双工和全双工三种。能够完成上述“串<-->并”转换功能的电路，通常称为“通用异步收发器”（UART：UniversalAsynchronousReceiverandTransmitter）,典型的芯片有：Intel8250/8251,16550。EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定。在TxD和RxD上：逻辑1(MARK)=-3V～-15V逻辑0(SPACE)=+3～＋15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）＝+3V～+15V信号无效（断开，OFF状态，负电压)=-3V～-15V数据传输时，低位在前，高位在后数据位：1位、2位停止位：1位、1.5位、2位.流控制在串行通讯中的作用解决丢失数据的问题.硬件流控制硬件流控制常用的有RTS/CTS（请求发送/清除发送）流控制和DTR/DSR（数据终端就绪/数据设置就绪）流控制.软件流控制一般通过XON/XOFF来实现软件流控制。奇校验：所有传送的数位（含字符的各数位和校验位）中，“1”的个数为奇数，如：10110，010100110，0001偶校验：所有传送的数位（含字符的各数位和校验位）中，“1”的个数为偶数，如：10100，010100100，00019针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1数据载波检测DCD8数据载波检测DCD2接收数据RXD3接收数据RXD3发送数据TXD2发送数据TXD4数据终端准备DTR20数据终端准备DTR5信号地GND7信号地GND6数据设备准备好DSR6数据准备好DSR7请求发送RTS4请求发送RTS8清除发送CTS5清除发送CTS9振铃指示DELL22振铃指示DELLRS-232C规标准接口有25条线，4条数据线、11条控制线、3条定时线、7条备用和未定义线，常用的只有9根，它们是：（1）联络控制信号线：数据装置准备好（Datasetready-DSR)——有效时（ON）状态，表明通信装置处于可以使用的状态。数据终端准备好(Datasetready-DTR)——有效时（ON）状态，表明数据终端可以使用。这两个信号有时连到电源上，一上电就立即有效。这两个设备状态信号有效，只表示设备本身可用，并不说明通信链路可以开始进行通信了，能否开始进行通信要由下面的控制信号决定。请求发送(Requesttosend-RTS)——用来表示DTE请求DCE发送数据，即当终端要发送数据时，使该信号有效（ON状态），向MODEM请求发送。它用来控制MODEM是否要进入发送状态。允许发送（Cleartosend-CTS）——用来表示DCE准备好接收DTE发来的数据，是对请求发送信号RTS的响应信号。当MODEM已准备好接收终端传来的数据，并向前发送时，使该信号有效，通知终端开始沿发送数据线TxD发送数据。这对RTS/CTS请求应答联络信号是用于半双工MODEM系统中发送方式和接收方式之间的切换。在全双工系统中作发送方式和接收方式之间的切换。在全双工系统中，因配置双向通道，故不需要RTS/CTS联络信号，使其变高。接收线信号检出(ReceivedLinedetection-RLSD)——用来表示DCE已接通通信链路，告知DTE准备接收数据。当本地的MODEM收到由通信链路另一端（远地）的MODEM送来的载波信号时，使RLSD信号有效，通知终端准备接收，并且由MODEM将接收下来的载波信号解调成数字两数据后，沿接收数据线RxD送到终端。此线也叫做数据载波检出(DataCarrierdectection-DCD）线。振铃指示(Ringing-RI)——当MODEM收到交换台送来的振铃呼叫信号时，使该信号有效（ON状态），通知终端，已被呼叫。（2）数据发送与接收线：发送数据(Transmitteddata-TxD)——通过TxD终端将串行数据发送到MODEM，(DTE→DCE)。接收数据(Receiveddata-RxD)——通过RxD线终端接收从MODEM发来的串行数据，(DCE→DTE)。（3）地线有两根线SG、PG——信号地和保护地信号线，无方向。如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。如果在任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。如果在任意时刻，线路上存在A到B和B到A的双向信号...
