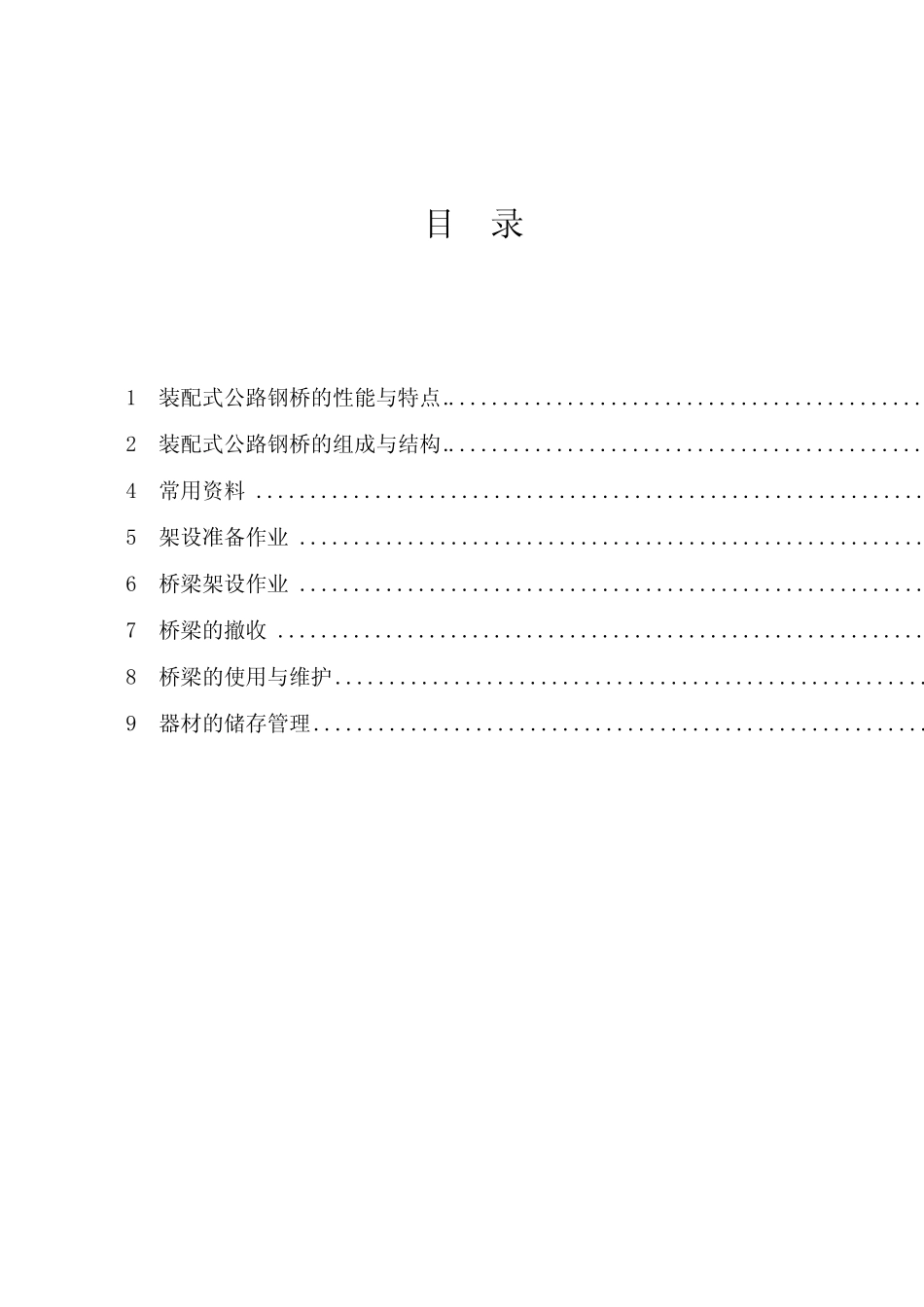

321装配式公路钢桥说明目录1装配式公路钢桥的性能与特点..................................................................12装配式公路钢桥的组成与结构..................................................................14常用资料........................................................................................................5架设准备作业................................................................................................6桥梁架设作业................................................................................................7桥梁的撤收....................................................................................................8桥梁的使用与维护........................................................................................9器材的储存管理............................................................................................1装配式公路钢桥的性能与特点321装配式公路钢桥为中穿下承式桁架桥。主桁由桁架用销子连接而成。其构件轻巧简单、互换性好、拆装方便、架设速度较快、适应性强；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍。桥梁跨径为3米的倍数，车行道宽度3.7米。2装配式公路钢桥的组成与结构装配式公路钢桥由主体结构、连接系、桥面系、桥头系4大部分组成（图2-1）。主体结构由每节3米长的桁架用销子连接而成（图2-2），位于车行道的两侧，桁架间用横梁相连，每节桁架设置两根横梁；横梁上铺桥面，桥梁两端设有端柱。主桁通过端柱支承于桥座（支座）和支座板上，桥梁与路堤可用引桥连接。全桥设有许多连接系构件如斜撑、抗风拉杆、支撑架、联板等，使桥梁形成稳定的空间结构。阴头端柱支座横梁夹具加强弦杆桁架销横梁阳头端柱支撑架横梁抗风拉杆标准钢桥面板中央钢桥面板桁架支座板300300300图2-1DSR“321”装配式公路钢桥图2-2用桁架销连接桁架为适应不同荷载和跨径的变化，桁架组合可取多种相应的变化，常用单排单层（英文缩写SS，图2-4）、双排单层（DS，图2-6）、三排单层（TS，图2-8）和在上述3种组合的上、下弦杆上增设加强弦杆的3种形式（图2-5、2-7、2-9）。增设加强弦杆时，通常冠以“加强”二字（用英文表示时增加“R”），例如，“两排单层加强型（DSR）”等。图2-4单排单层（SS）图2-5单排单层加强型（SSR）图2-6双排单层（DS）图2-7双排单层加强型（DSR）图2-8三排单层（TS）图2-9三排单层加强型（TSR）3.1主体结构主体结构由桁架单元、桁架销子、加强弦杆、桁架螺栓、弦杆螺栓等构成。1．桁架（贝雷片）和桁架销子（贝雷销）（图2-10）图2-10桁架单元与桁架销子桁架：由上、下弦杆，竖杆和斜撑焊接而成。上、下弦杆的一端为阴头，另一端为阳头，在阴、阳头上都有销子孔。两节桁架拼接时，将一节的阳头插入另一节的阴头内，对准销子孔，插上销子。桁架各孔的用途如下：弦杆螺栓孔用于拼装双层或加强桥梁时，将桁架螺栓或弦杆螺栓插入弦杆螺栓孔内，使双层桁架或桁架与加强弦杆连接起来；支撑架孔用来安装支撑架，当桁架用作主梁时，用中间两个孔，用作桥脚时，用端部两个孔，以加强两排桁架间的联系；风构孔用于连接抗风拉杆；端竖杆上的支撑架孔，用于安装支撑架、斜撑和联板；横梁夹具孔用于安装横梁夹具。下弦杆上设有4块横梁垫板，垫板上有栓钉，用于限定横梁的位置。每片桁架重270kg；肩抬需作业手4-6人，手抬则需6-8人；如将上、下弦杆的加强弦杆连接后再用手抬，则需增加2-4人。桁架销子：用于连接桁架。在销子的一端有一个小圆孔，安装时插入保险卡，以防止销子脱落。销子顶端有一凹槽，方向与小圆孔方向一致，安装时使凹槽与上、下弦杆平行（图2-11），以使保险卡顺利插入销子孔内。图2-11销子顶端凹槽方向桁架销子材料为30CrMnTi，直径为49.5mm，重3kg。2．加强弦杆（图2-13）：由两根10号热扎槽钢拼焊而成，重80kg。加强弦杆一头为阴头，另一头为...
