专题:识别串、并联电路的几种常用方法VIP免费

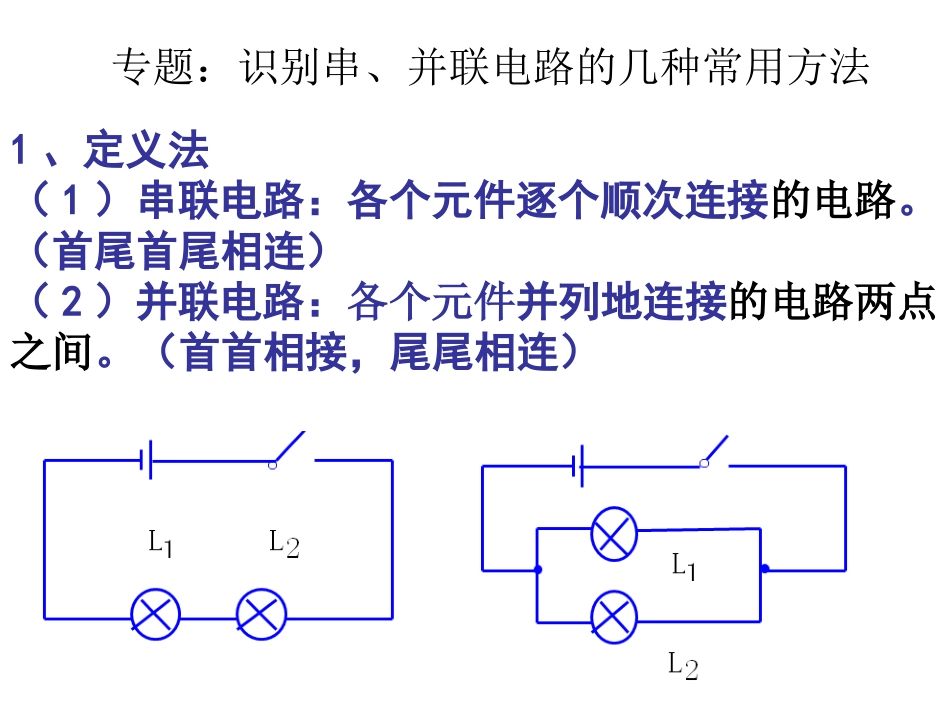

专题:识别串、并联电路的几种常用方法_第1页
1/16

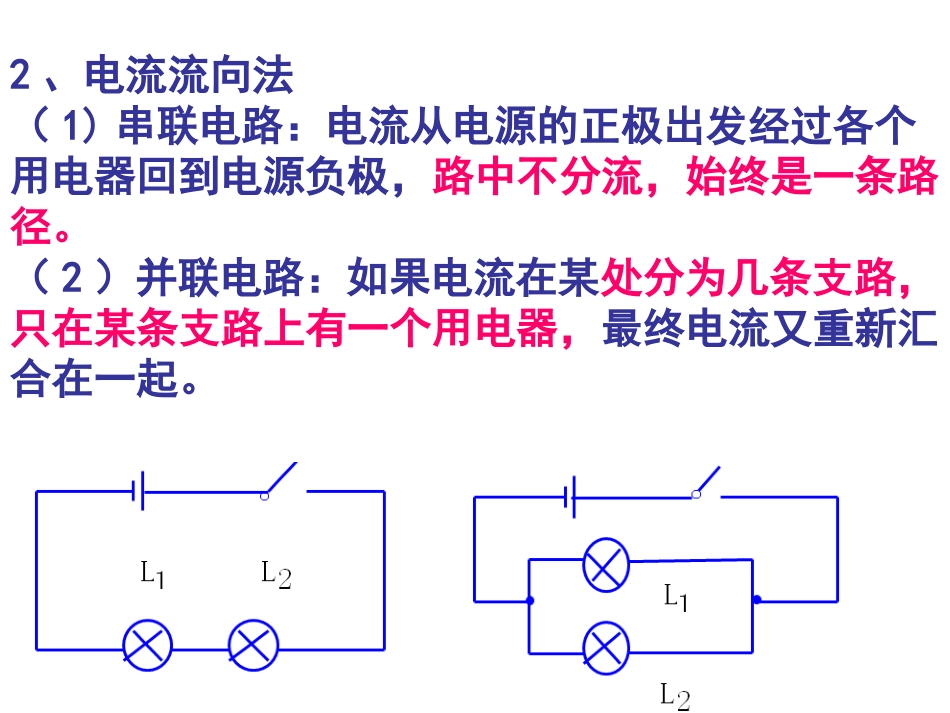

专题:识别串、并联电路的几种常用方法_第2页
2/16

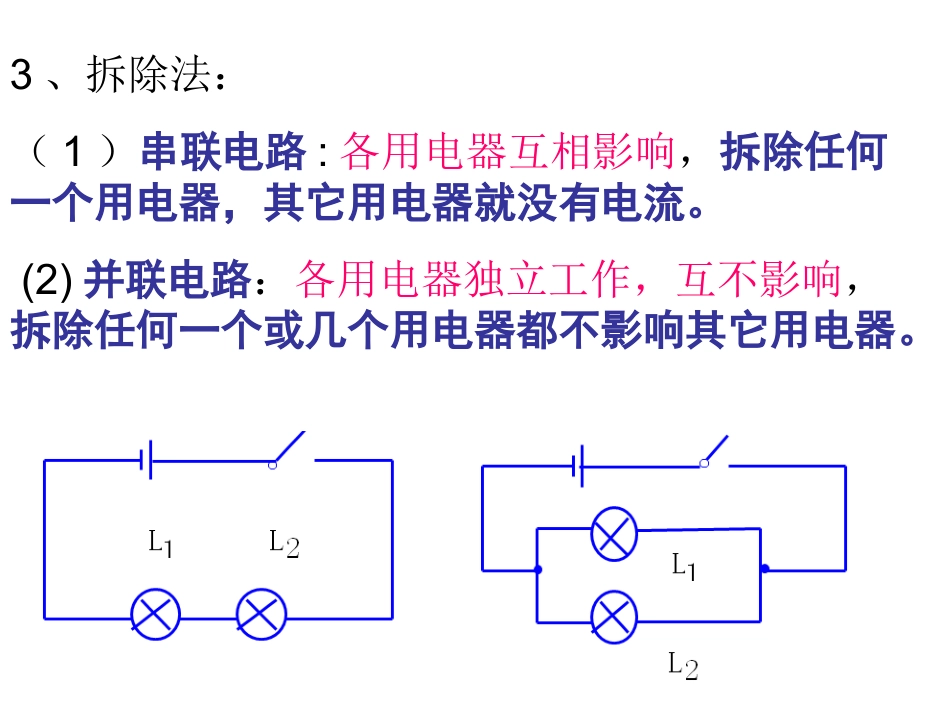

专题:识别串、并联电路的几种常用方法_第3页
3/16
1、定义法(1)串联电路:各个元件逐个顺次连接的电路。(首尾首尾相连)(2)并联电路:各个元件并列地连接的电路两点之间。(首首相接,尾尾相连)专题:识别串、并联电路的几种常用方法2、电流流向法(1)串联电路:电流从电源的正极出发经过各个用电器回到电源负极,路中不分流,始终是一条路径。(2)并联电路:如果电流在某处分为几条支路,只在某条支路上有一个用电器,最终电流又重新汇合在一起。3、拆除法:(1)串联电路:各用电器互相影响,拆除任何一个用电器,其它用电器就没有电流。(2)并联电路:各用电器独立工作,互不影响,拆除任何一个或几个用电器都不影响其它用电器。4、电位法(电势降落法):电流总是从高电位流向低电位,电流经过用电器后,电位逐渐下降。经过用电器前(后)的导线上各点的的电位相等串联电路:各用电器两端的电位不同,电位逐渐降低。并联电路:各用电器两端的电位分别相同,一端都为高电位,另一端都为低电位。同一根导线两端的电位相同,即如果电路两点之间只有一根导线,则连接在任一点的效果均相同。教材P431教材P432教材P431教材P433、4
