三相异步电动机起动方式VIP免费

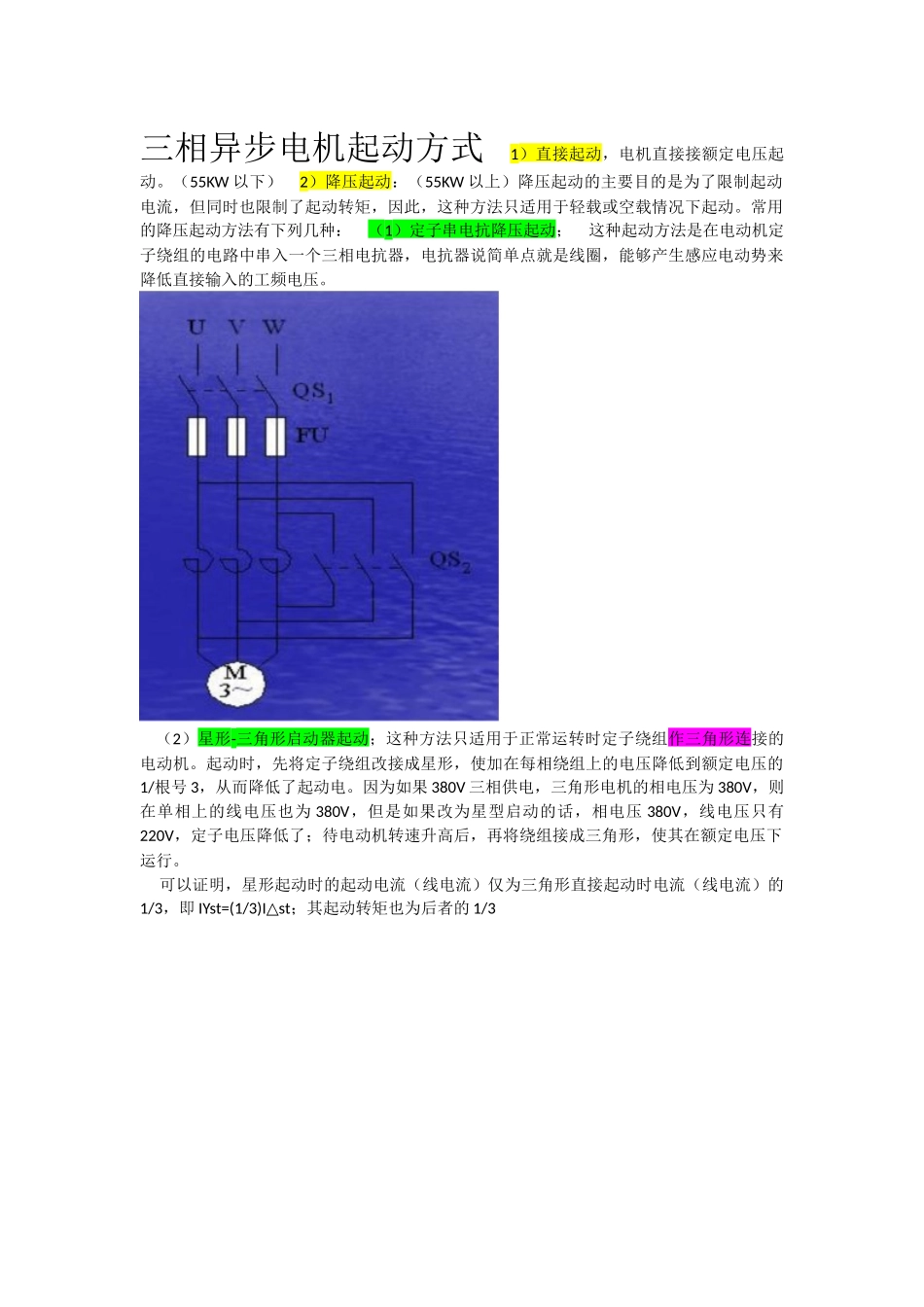

三相异步电机起动方式1）直接起动，电机直接接额定电压起动。（55KW以下）2）降压起动：（55KW以上）降压起动的主要目的是为了限制起动电流，但同时也限制了起动转矩，因此，这种方法只适用于轻载或空载情况下起动。常用的降压起动方法有下列几种：（1）定子串电抗降压起动；这种起动方法是在电动机定子绕组的电路中串入一个三相电抗器，电抗器说简单点就是线圈，能够产生感应电动势来降低直接输入的工频电压。（2）星形-三角形启动器起动；这种方法只适用于正常运转时定子绕组作三角形连接的电动机。起动时，先将定子绕组改接成星形，使加在每相绕组上的电压降低到额定电压的1/根号3，从而降低了起动电。因为如果380V三相供电，三角形电机的相电压为380V，则在单相上的线电压也为380V，但是如果改为星型启动的话，相电压380V，线电压只有220V，定子电压降低了；待电动机转速升高后，再将绕组接成三角形，使其在额定电压下运行。可以证明，星形起动时的起动电流（线电流）仅为三角形直接起动时电流（线电流）的1/3，即IYst=(1/3)Ist△；其起动转矩也为后者的1/3（3）软起动器起动；（4）用自耦变压器起动。对容量较大或正常运行时作星形连接的电动机，可应用自耦变压器降压起动。自耦变压器降压起动的优点是不受电动机绕组接线方法的限制，可按照允许的起动电流和所需的起动转矩选择不同的抽头，常用于起动容量较大的电动机。其缺点是设备费用高，不宜频繁起动。单相异步电机起动方式1）电阻分相起动；2）电容分相起动；3）继电器起动等。一、直流电机的旋转原理直流电机是磁场不动，导体在磁场中运动；交流电机是磁场旋转运动，而导体不动.直流电动机分为定子绕组和转子绕组.定子绕组产生磁场.当通直流电时.定子绕组产生固定极性的磁场.转子通直流电在磁场中受力.于是转子在磁场中受力就旋转起来.二、单相交流电动机的旋转原理单相交流电动机只有一个绕组，转子是鼠笼式的。单相电不能产生旋转磁场.要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动。三相异步电动机的旋转原理三相异步电动机要旋转起来的先决条件是具有一个旋转磁场，三相异步电动机的定子绕组就是用来产生旋转磁场的。我们知道，三相电源相与相之间的电压在相位上是相差120度的，三相异步电动机定子中的三个绕组在空间方位上也互差120度，这样，当在定子绕组中通入三相电源时，定子绕组就会产生一个旋转磁场，定子绕组产生旋转磁场后，转子导体（鼠笼条）将切割旋转磁场的磁力线而产生感应电流，转子导条中的电流又与旋转磁场相互作用产生电磁力，电磁力产生的电磁转矩驱动转子沿旋转磁场方向旋转起来。一般情况下，电动机的实际转速低于旋转磁场的转速不同步。为此我们称三相电动机为异步电动机。
