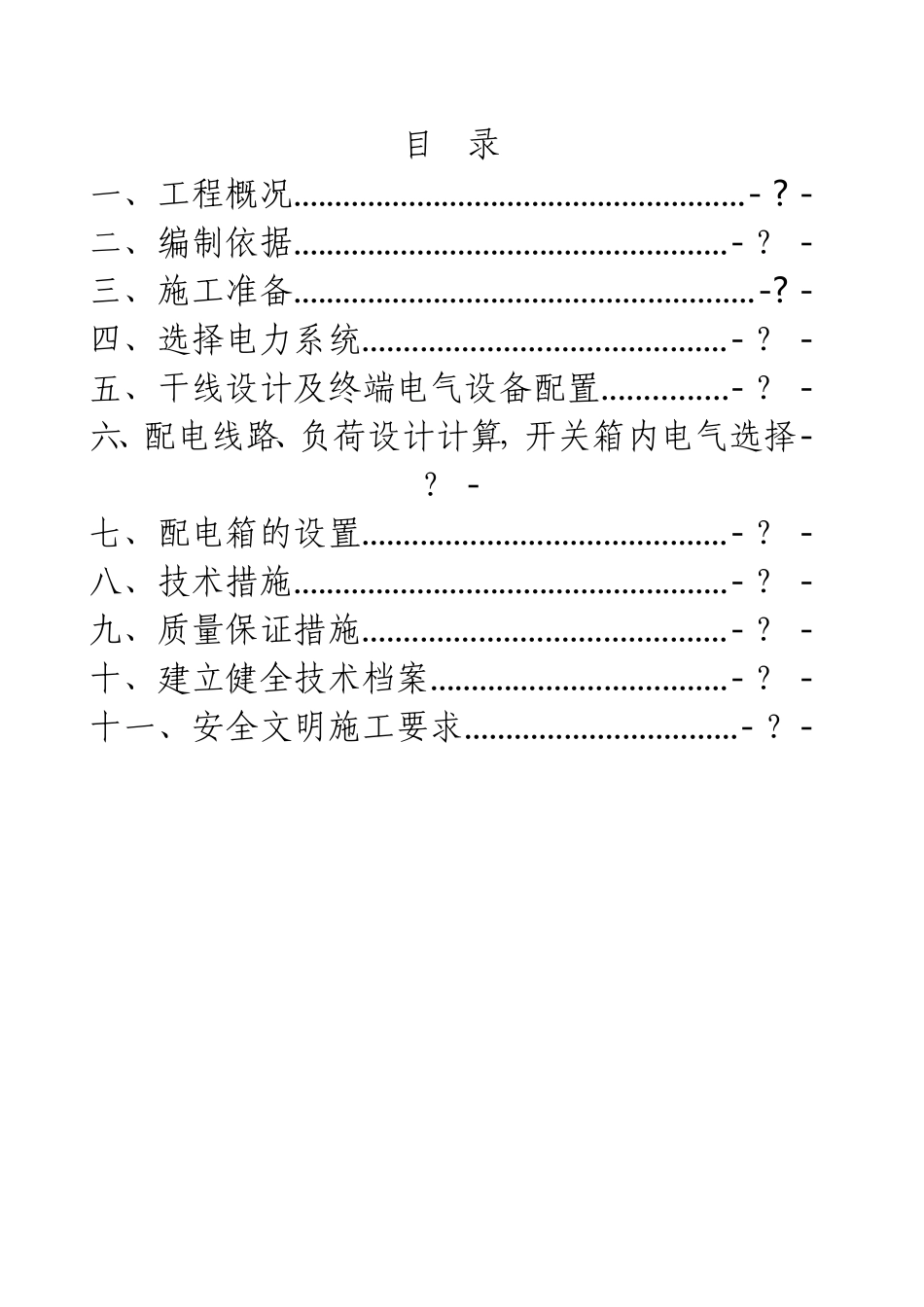

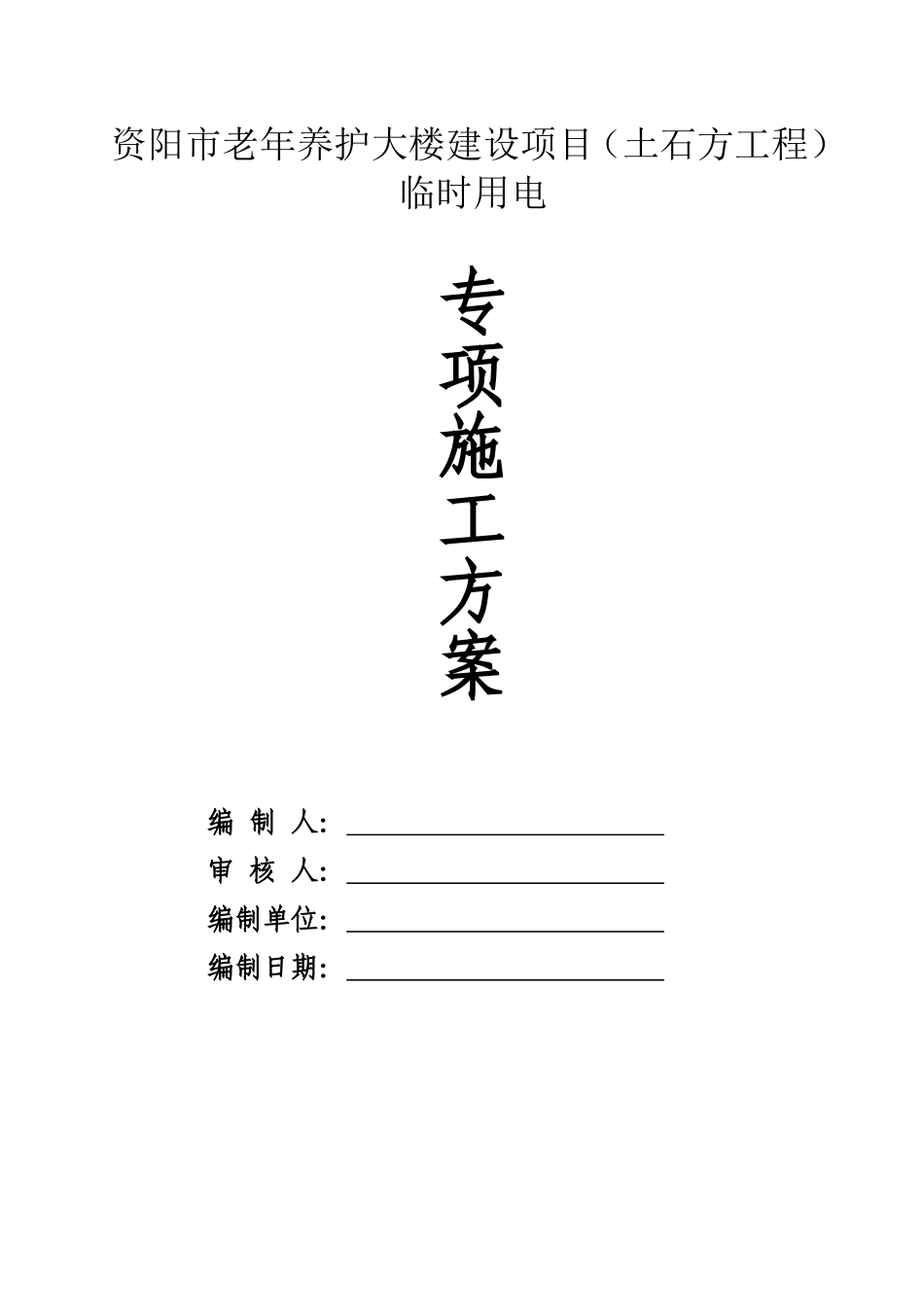

资阳市老年养护大楼建设项目（土石方工程）临时用电专项施工方案编制人：审核人：编制单位：编制日期：目录一、工程概况.......................................................-?-二、编制依据.....................................................-？-三、施工准备........................................................-?-四、选择电力系统............................................-？-五、干线设计及终端电气设备配置...............-？-六、配电线路、负荷设计计算，开关箱内电气选择-？-七、配电箱的设置............................................-？-八、技术措施.....................................................-？-九、质量保证措施............................................-？-十、建立健全技术档案....................................-？-十一、安全文明施工要求.................................-？-一、工程概况本工程为资阳市老年养护大楼建设项目土石方工程，合同工期45天，工程造价293万元。主要工程量为：页岩挖运196584立方米，全部采取机械直接挖土石方，无爆破作业。现场作业全部采取机械化，无需普通工人。二、编制依据1、本工程的施工设计图2、《建筑施工安全检查标准》3、《施工现场临时用电安全技术规范》4、《建设工程施工现场供用电安全规范》5、本工程的《施工组织设计》6、其他相关的国家、地方标准行业标准三、施工准备一、技术准备：熟悉施工图纸、技术规范、施工组织设计，勘察现场，熟悉情况。二、人力方面：在现场临时设施搭设完毕后，组织2名持有电工操作证专业工人入场，并在施工管理人员的指导下进行临时用电系统安装。临时用电系统安装完毕，经项目部及监理、建设单位检查验收后，根据项目实际需求固定1人负责日常维护。三、由材料员按材料统计表购进合格的用电材料。四、选择电力系统本工程电力系统已由建设方提供至现场。五、干线设计及终端电气设备配置按现场实际使用情况及《施工组织设计》的平面布置要求，设计采取3个回路。回路一：主要用于生产用电，保证各种电器设备的用电容量和安全，现场只配备两台3KW的电焊机，用于机械临时维修。回路二：主要用于日常办公、生活，计划用电量为用10KW。回路三：主要用于夜间安全警示照明，计划用电为5KW。六、配电线路、负荷设计计算，开关箱内电气选择1．现场P总、P最大、P平均用电量计算。(1)P总本工程总动力用电容量为电焊机总容量P1=6（KW），办公及生活用电P2=10（KW）,夜间照明用电P3=5（KW）。P总=P1+P2+P3=21（KW）(2)整个工程的用电设备最大用量P最大施工最大用电量有可能夜间施工，且加班维修机械。本工程最大动力用电容量为P最高=1.05P总=22.05（KW）(3)整个工程的供电设备平均用量P平均本工程的供电设备平均需用量为总需用量P总的二分之一。因此，整个工程的用电设备平均用量为：P平均=P总·0.5=10.5（KW）2.变压器容量计算根据现场的最高用电量P最高=21（KW），业主只需提供25KVA变压器足够，业主实际提供的变压器实际容量为400KVA，满足施工需求。3.配电导线截面选择施工用电采用三相五线制配线，用电主线路使用五芯电缆入地敷设或架空牵引。本工程施工现场的线路距离比较短，因此在计算导线截面时，只考虑通过导线的安全载流量，不计算机械强度和允许电压降。变压器至配电箱总线的截面选择。I线=P总/√3×U线×COSφ=21×1000÷（√3×380×0.75）=23.9A查表选用YJV-5×6的聚乙烯电缆，配电箱内总开关为DZ10-250/330。七、配电箱的设置总配电箱是施工现场配电系统的总枢纽，其装设位置应考虑便于电源引入、靠近负荷中心，减少配电线路、缩短配电距离等因素综合确定。分配电箱则应考虑到用电设备分布状况分片装设在用电设备或负荷相对集中的地区，分配电箱与开关箱的距离应力求缩短，以避免电力浪费和线路混乱。开关箱与所控制的用电设备的距离更不宜过长，应保证该开关箱在操作进入开关箱的机电设备的操作者的可监护视野范围之内。所有配电箱都必须安装空气开关及漏电保护器装置，并做好保护接地和机械设备重复接地，开关箱与用电设备实行一机、...
