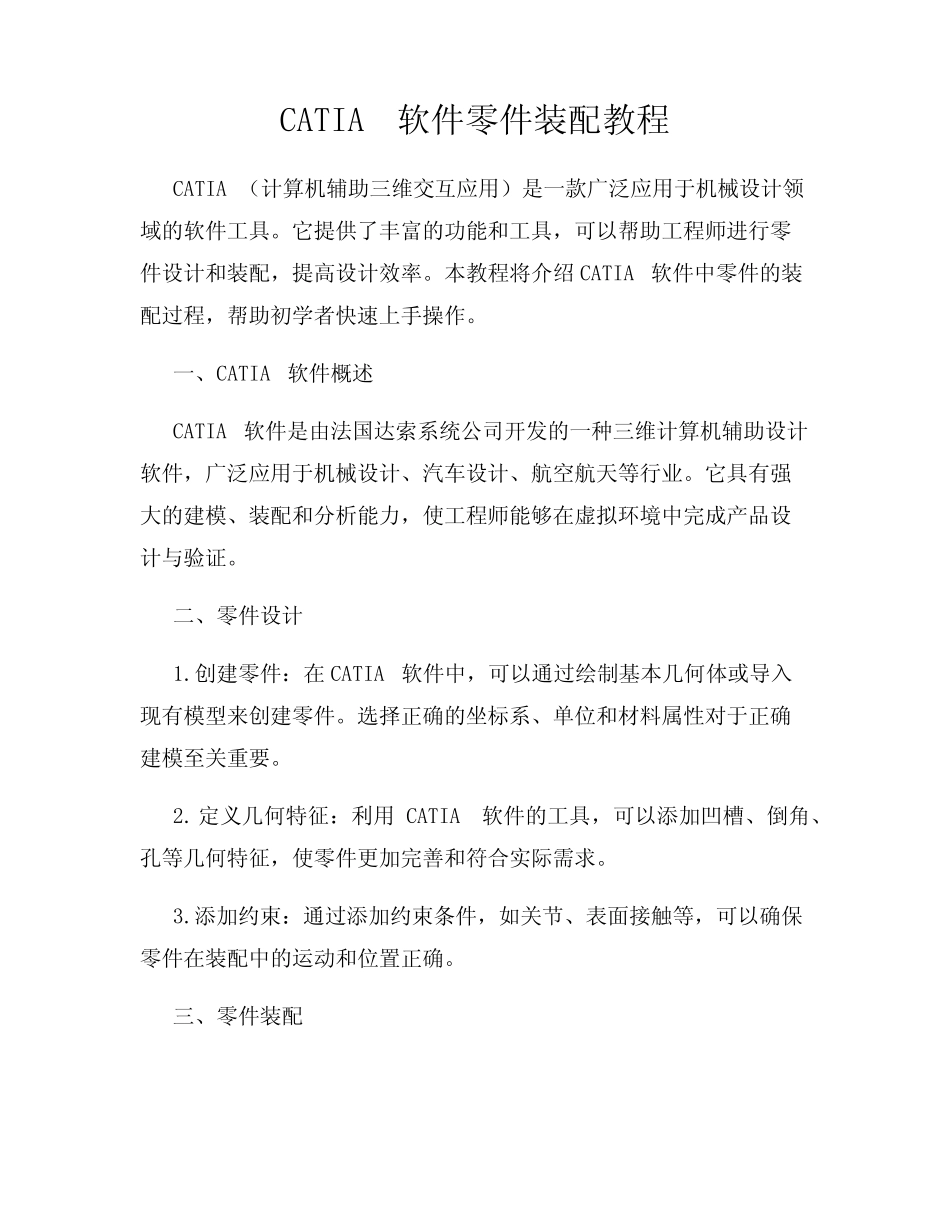

CATIA软件零件装配教程CATIA（计算机辅助三维交互应用）是一款广泛应用于机械设计领域的软件工具。它提供了丰富的功能和工具，可以帮助工程师进行零件设计和装配，提高设计效率。本教程将介绍CATIA软件中零件的装配过程，帮助初学者快速上手操作。一、CATIA软件概述CATIA软件是由法国达索系统公司开发的一种三维计算机辅助设计软件，广泛应用于机械设计、汽车设计、航空航天等行业。它具有强大的建模、装配和分析能力，使工程师能够在虚拟环境中完成产品设计与验证。二、零件设计1.创建零件：在CATIA软件中，可以通过绘制基本几何体或导入现有模型来创建零件。选择正确的坐标系、单位和材料属性对于正确建模至关重要。2.定义几何特征：利用CATIA软件的工具，可以添加凹槽、倒角、孔等几何特征，使零件更加完善和符合实际需求。3.添加约束：通过添加约束条件，如关节、表面接触等，可以确保零件在装配中的运动和位置正确。三、零件装配1.创建装配文件：在CATIA软件中，打开一个新的装配文件。在装配文件中，可以将多个零件组合到一起，形成一个完整的产品。2.插入零件：通过“插入零件”命令，在装配文件中添加需要装配的零件。可以通过拖拽、坐标系统等方式定位零件的位置。3.添加约束：通过添加约束条件，如装配约束、运动关系等，确保零件在装配中的位置和运动正确。CATIA软件提供了丰富的约束选项，可以满足不同装配要求。4.检查装配：在完成装配后，通过CATIA软件的分析工具，可以检查装配是否合理，是否存在冲突和干涉等问题，及时进行调整和修复。四、装配分析与优化1.运动分析：CATIA软件提供了运动分析工具，可以模拟装配中零件的运动，检查运动是否流畅，是否满足设计要求。2.碰撞检测：通过碰撞检测工具，可以检测装配中是否存在零件之间的碰撞、干涉等问题，及时修复，确保装配的安全性和可靠性。3.强度分析：CATIA软件还可以进行强度和刚度等方面的分析，帮助工程师优化设计并确定材料的使用和结构的牢固性。五、文件管理与文档输出1.文件管理：在CATIA软件中，可以对零件和装配文件进行管理，包括创建、修改、保存、协作等操作，确保设计过程的顺利进行。2.文档输出：CATIA软件支持多种文件格式的导出，如STL、STEP、IGES等，可以方便地与其他CAD软件进行数据交换和共享。六、总结本教程简要介绍了CATIA软件中零件的装配过程。通过CATIA软件强大的建模、装配和分析功能，工程师可以更高效、准确地进行零件设计和装配。希望本教程能够帮助初学者快速上手CATIA软件，提高设计和装配的效率。
