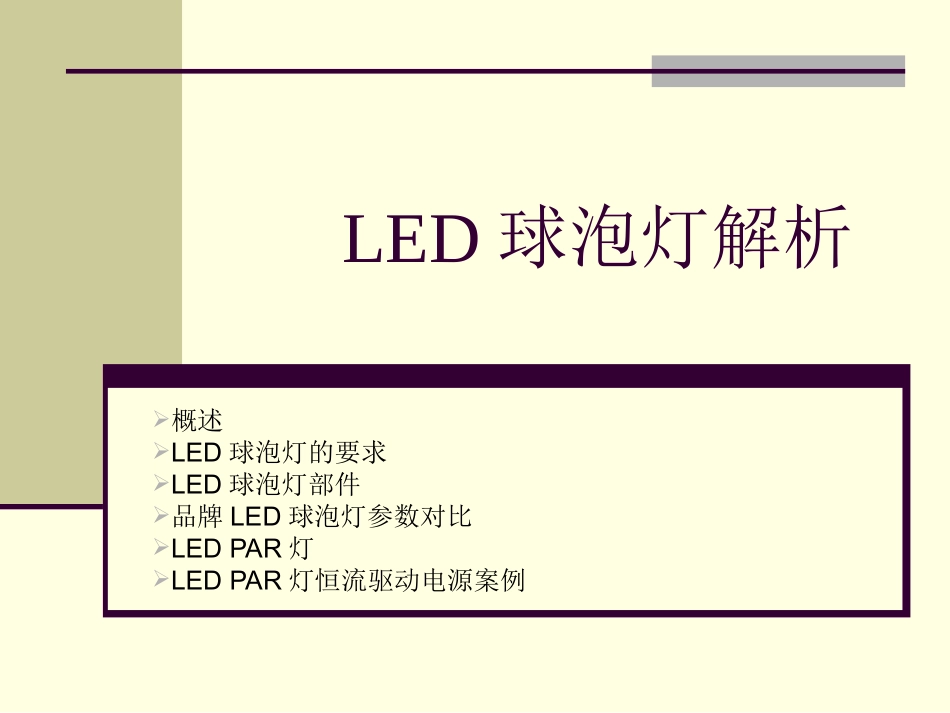

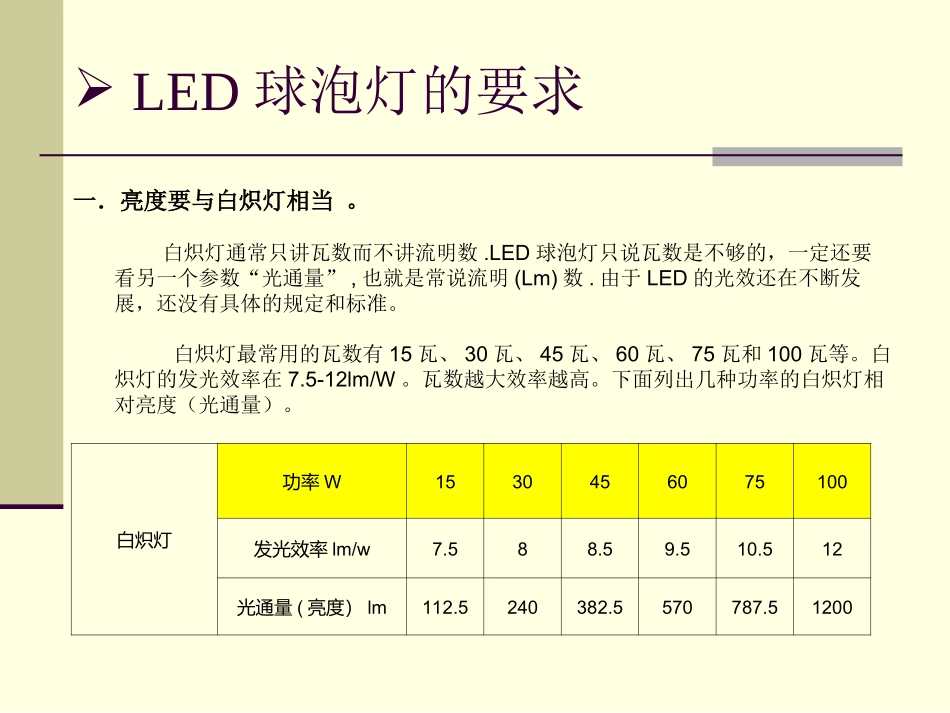

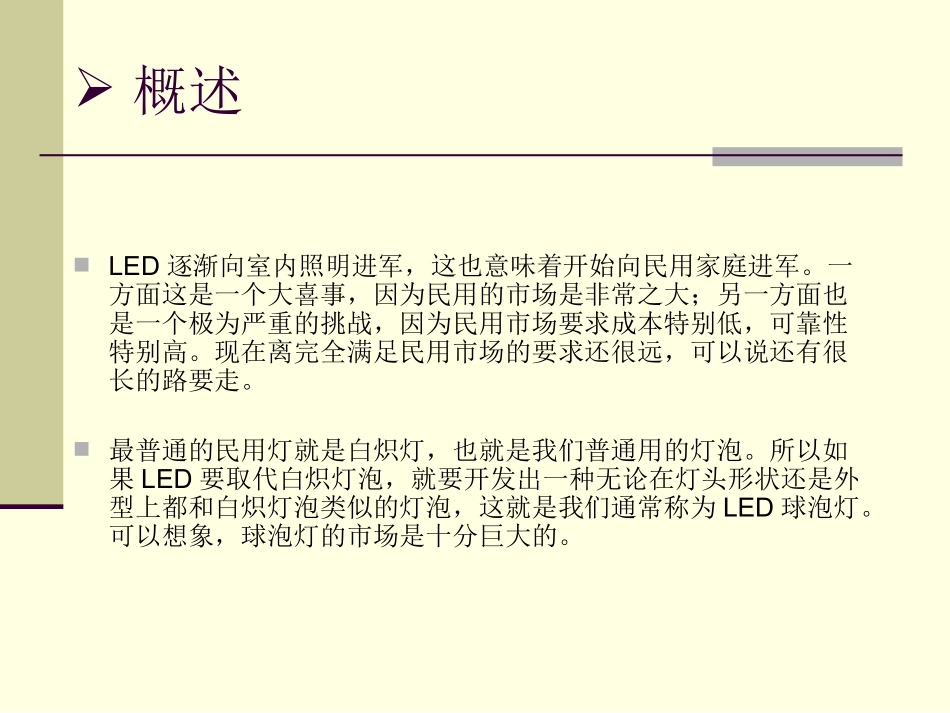

LED球泡灯解析概述LED球泡灯的要求LED球泡灯部件品牌LED球泡灯参数对比LEDPAR灯LEDPAR灯恒流驱动电源案例概述LED逐渐向室内照明进军，这也意味着开始向民用家庭进军。一方面这是一个大喜事，因为民用的市场是非常之大；另一方面也是一个极为严重的挑战，因为民用市场要求成本特别低，可靠性特别高。现在离完全满足民用市场的要求还很远，可以说还有很长的路要走。最普通的民用灯就是白炽灯，也就是我们普通用的灯泡。所以如果LED要取代白炽灯泡，就要开发出一种无论在灯头形状还是外型上都和白炽灯泡类似的灯泡，这就是我们通常称为LED球泡灯。可以想象，球泡灯的市场是十分巨大的。LED球泡灯的要求一．亮度要与白炽灯相当。白炽灯通常只讲瓦数而不讲流明数.LED球泡灯只说瓦数是不够的，一定还要看另一个参数“光通量”,也就是常说流明(Lm)数.由于LED的光效还在不断发展，还没有具体的规定和标准。白炽灯最常用的瓦数有15瓦、30瓦、45瓦、60瓦、75瓦和100瓦等。白炽灯的发光效率在7.5-12lm/W。瓦数越大效率越高。下面列出几种功率的白炽灯相对亮度（光通量）。白炽灯功率W1530456075100发光效率lm/w7.588.59.510.512光通量(亮度）lm112.5240382.5570787.51200LED球泡灯的要求光通量(亮度）lm112.5240382.5570787.51200白炽灯功率W1530456075100LED球泡灯A功率W1.563.35.37.910.916.6LED球泡灯B功率W1.22.64.16.18.412.8如果采用LED取代白炽灯，也可以有相应的功率。由于LED的发光效率在不断攀升，所以很难给出准确的数字。目前市场上通用的LED球泡灯A，其光效为100lm/W，高端最高光效的LED球泡灯B，其光效为130lm/W。就可以得出对这两种光效LED相应的瓦数来。但是因为LED需要恒流源，而恒流源有一定的效率，假定为85%，另外因为LED不可能采用透明泡壳，而只能采用乳白泡壳。其透光率大约为85%。二者相乘等于0.72%。考虑以上因素以后就可以得出和白炽灯相当的瓦数来。见下图：由表中可见，LED在同样亮度时大约可以节省10倍的功率。有一点需要特别说明的，就是从目前LED球泡灯的光效和散热来说，它还不可能做到10瓦以上，也就是说目前还只有可以取代60-75W白炽灯的LED球泡灯。当然PAR灯就另当别论了。LED球泡灯的要求贰.外形要类似.通常白炽灯为梨形的,所以LED球泡灯也应当为梨形的。这点是很容易做到。但是白炽灯为全玻璃制品，LED因为要散热就很难采用全玻璃的结构。下面会详细讨论LED球泡灯的结构。叁.体积大小要相当.这点基本也可以做到肆.重量要相当.因为LED需要恒流源和散热器，LED球泡灯的重量要远大于白炽灯伍.灯头要相同,中国过去大都是采用卡口式,改革开放以后大都改用和美国一样的螺口式，就是美国的E26或E27。这点很容易做到的六.电源要相同.各国的电压是有差异的，但是LED球泡灯一般是采用开关电源来的，所以可以做到宽电源100-240VLED球泡灯部件一．LED球泡灯结构见下图：这是一个5W的LED球泡灯，全长13cm，散热器长5cm，直径4.5cm，泡壳长5.2cm，直径5.5cm，重量114克。它大约可以取代45W的白炽灯。其结构主要包括一个是灯头，二是恒流驱动电源，三是散热器，四是LED灯板，五是灯泡罩。二.LED球泡灯电源电源基本类型：主要分隔离式和非隔离式两种，那是指负载端是否与火线S市电隔离。一般说，非隔离因为不需要隔离变压器，所以成本低，但要求铝基板耐压高，否则散热器就有可能带电。所以比较不容易通过安规检验。隔离式就比较安全，比较容易通过安规，但成本高。1.非隔离式电源下面是一个采用美国安森美NCP1014的非隔离式电源原理图：LED球泡灯部件上图电源的基本指标如下：其实这个电源的核心就是一个恒流二极管NSI45025，以确保LED恒流在25mA。所以它只能用于小功率贴片式的LED。其中外加的集成电路NCP1014实际上是一个有源式的功率因数校正（PFC），可以把它的功率因数提高到>0.9以满足美国能源之星的要求。输入端的L1，C1，C2是一个防电磁干扰EMI的滤波器。它的缺点是非隔离，所以市电会直接加到负载LED上。LED球泡灯部件2.隔离式电源下图是采用iWatt公司iW3610的反激式隔离电源电路图。LED球泡灯部件上图电源指标如下表所示：这...
