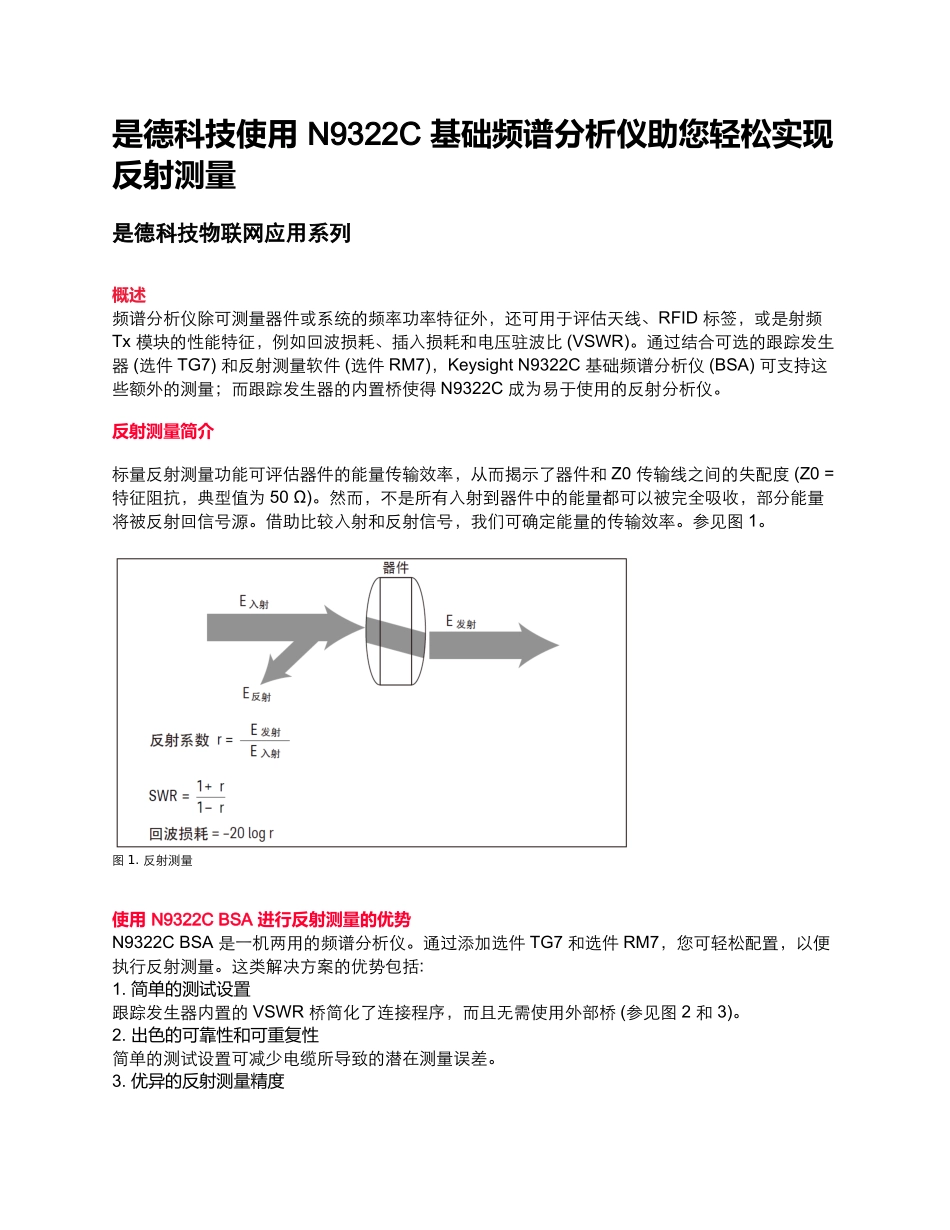

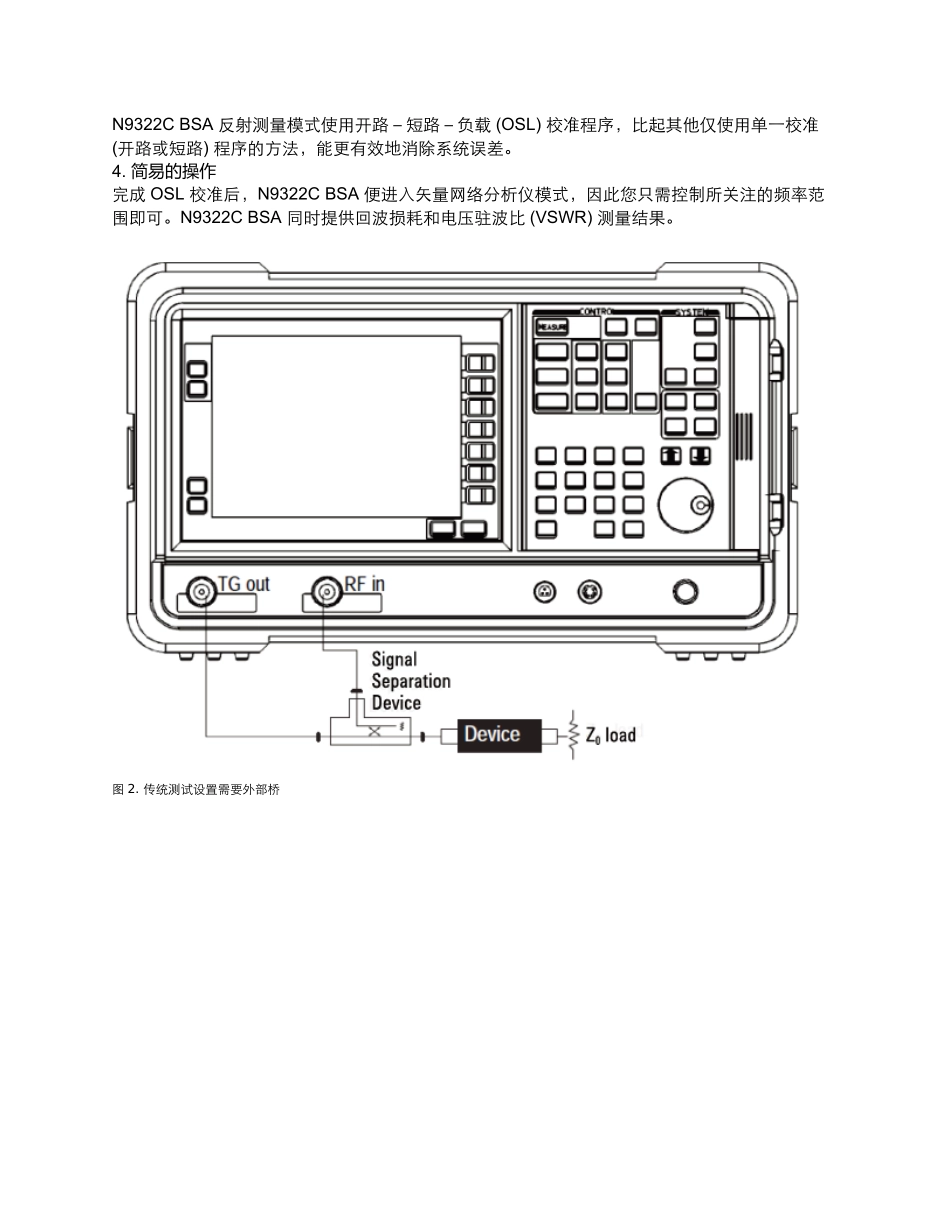

是德科技使用N9322C基础频谱分析仪助您轻松实现反射测量是德科技物联网应用系列概述频谱分析仪除可测量器件或系统的频率功率特征外,还可用于评估天线、RFID标签,或是射频Tx模块的性能特征,例如回波损耗、插入损耗和电压驻波比(VSWR)。通过结合可选的跟踪发生器(选件TG7)和反射测量软件(选件RM7),KeysightN9322C基础频谱分析仪(BSA)可支持这些额外的测量;而跟踪发生器的内置桥使得N9322C成为易于使用的反射分析仪。反射测量简介标量反射测量功能可评估器件的能量传输效率,从而揭示了器件和Z0传输线之间的失配度(Z0=特征阻抗,典型值为50Ω)。然而,不是所有入射到器件中的能量都可以被完全吸收,部分能量将被反射回信号源。借助比较入射和反射信号,我们可确定能量的传输效率。参见图1。图1.反射测量使用N9322CBSA进行反射测量的优势N9322CBSA是一机两用的频谱分析仪。通过添加选件TG7和选件RM7,您可轻松配置,以便执行反射测量。这类解决方案的优势包括:1.简单的测试设置跟踪发生器内置的VSWR桥简化了连接程序,而且无需使用外部桥(参见图2和3)。2.出色的可靠性和可重复性简单的测试设置可减少电缆所导致的潜在测量误差。3.优异的反射测量精度N9322CBSA反射测量模式使用开路-短路-负载(OSL)校准程序,比起其他仅使用单一校准(开路或短路)程序的方法,能更有效地消除系统误差。4.简易的操作完成OSL校准后,N9322CBSA便进入矢量网络分析仪模式,因此您只需控制所关注的频率范围即可。N9322CBSA同时提供回波损耗和电压驻波比(VSWR)测量结果。图2.传统测试设置需要外部桥图3.使用N9322CBSA的简易测试设置N9322C跟踪发生器和反射测量选件的主要技术指标N9322C跟踪发生器(选件TG7)–频率–范围:5MHz至7GHz–分辨率:1Hz–分辨率带宽(RBW):3kHz至3MHz–输出功率–范围:-20至0dBm–分辨率:1dB–测量动态范围–最大输出功率:–DANL(3kHz分辨率带宽)三合一OSL精密型机械校准件(N9311X-201,参见图4)–选件RM7–频率范围:直流至7GHz–端口:开路、短路和负载–方向性:>40dBN9322C反射测量(选件RM7)–频率–范围:5MHz至7GHz–分辨率:100kHz–输出功率–−4至+2dBm(标称值)–轨迹点:461–回波损耗–范围:0至60dB–分辨率:0.01dB–精度1:–VSWR–范围:1至65–分辨率:0.011."D"代表校准件的方向性;"RL"代表回波损耗图4.N9311X-201,OSL精密型机械校准件使用N9322CBSA执行测量实例:测量天线的回波损耗和VSWR下面采用一根八木天线作为被测器件,其工作频率范围为824至960MHz。在下面的操作步骤中,[]对应N9322C频谱分析仪上的硬键名,{}对应功能键名。第1步:设置N9322CBSA按下[模式(Mode)]>{反射测量(ReflectionMeasurement)},以便将N9322CBSA设为反射测量模式–依序按下[频率(Frequency)]>[起始频率(StartFreq)>[824]>{MHz},将起始频率设为824MHz–依序按下[频率(Frequency)]>[终止频率(StopFreq)>[960]>{MHz},将终止频率设为960MHz–将{校准类型(CalType)}切换为{选定(Selected)},以获得比全频带校准更出色的校准精度图5.等待进行OSL校准时的反射测量模式完成精确反射测量的3步骤:1.设置频谱分析仪的控制参数,包含模式、频率、分辨率带宽、扫描时间等2.使用KeysightN9311x-201OSL校准件校准N9322CBSA,以便消除系统误差和温度漂移误差3.重新连接被测器件,并读取分析仪显示的测量结果第2步:使用OSL校准件来校准N9322CBSA–按下{校准(Calibrate)}以便开始执行开路-短路-负载(OSL)校准程序–请遵循仪器操作说明,将校准件的开路、短路和负载端口连接到N9322CBSA的TG输出端口–完成上述步骤后,仪器屏幕的左上角会显示"已校准(Calibrated)"的字样图6.在N9322CBSA上执行开路-短路-负载校准图7.已校准的N9322CBSA可随时开始测量回波损耗/VSWR第3步:将被测器件连接到N9322C以进行反射测量–断开校准件与N9322CTG输出端口的连接–将被测器件连接到TG输出端口–按下[幅度(Amplitude)]>{自动标度(AutoScale)}可自动优化幅度标度–按下[游标(Marker)]开启游标,以便读取所关注的点的频率、回波损耗、VSWR参数图8.在选定频率范围内进行校准的回波损耗测量结果
