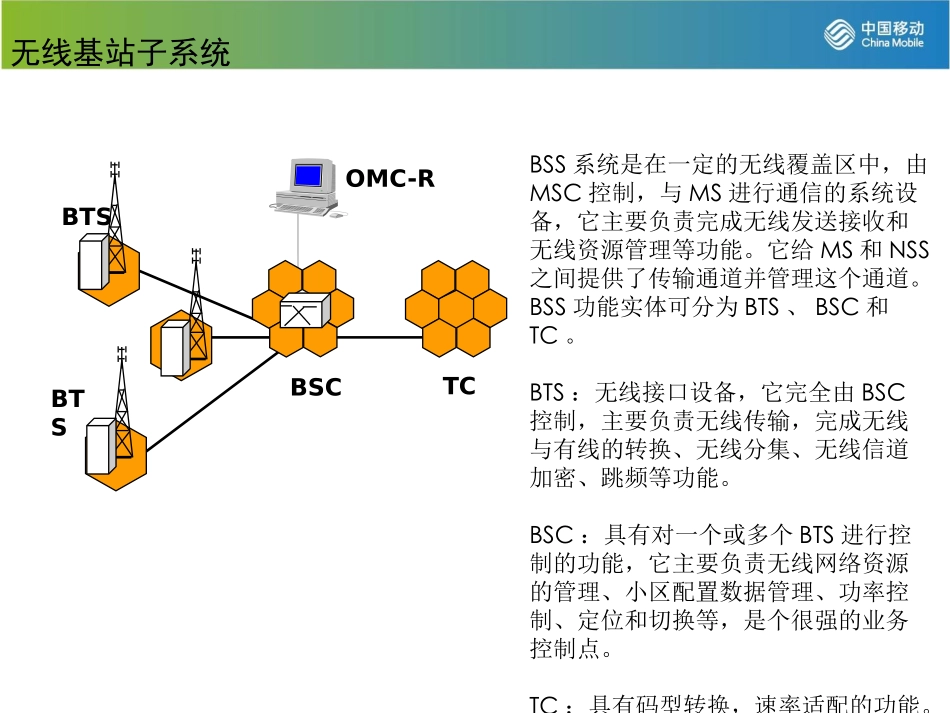

无线设备维护基础学习材料第一部分GSM网络维护基础BTSBSCTCBTSOMC-RBSS系统是在一定的无线覆盖区中,由MSC控制,与MS进行通信的系统设备,它主要负责完成无线发送接收和无线资源管理等功能。它给MS和NSS之间提供了传输通道并管理这个通道。BSS功能实体可分为BTS、BSC和TC。BTS:无线接口设备,它完全由BSC控制,主要负责无线传输,完成无线与有线的转换、无线分集、无线信道加密、跳频等功能。BSC:具有对一个或多个BTS进行控制的功能,它主要负责无线网络资源的管理、小区配置数据管理、功率控制、定位和切换等,是个很强的业务控制点。TC:具有码型转换,速率适配的功能。无线基站子系统北现有基站扇区划分一般来说正北方向为一扇区,顺时针120度方向为二扇区,240度方向为三扇区。根据实际情况也可增加扇区和调整扇区覆盖角度。一扇区二扇区三扇区天线扇区划分正北方向0度为一扇区顺时针方向120度为2扇区顺时针240度为3扇区1.4基站天馈系统示意图连接BTSAN单元BTS发射的无线网络信号经过馈线传输给天线。再由天线发射给所覆盖的区域,用户手机发射的无线电信号通过天线接收经馈线传输给BTS供用户通信。天馈系统示意图馈线/跳线/接头分布系统示意图天线耦合模块(AN)作为天线和收发模块之间的接口,担当射频信号的耦合、收发双工、接收信号的分集和放大滤波等功能.组成模块:ANC、ANX和ANYANX为双工+功分,上行信号分成RX0和RX1传给TRE,下行传送给天线ANY为双宽带谐振耦合器,可以各接2个TRXANC含有射频收发双工、驻波比检测、低噪声放大、信号分集和宽带谐振耦合功能ANC=ANX+ANY高1940mm宽600mm厚450mm架顶风扇传输连接接口区域风扇风扇风扇TRXTRXTRXTRXTRXTRXTRXTRXTRXTRXTRXTRXSUMANC194cmANCANC图中ANC代表ANC、ANX、ANY;TRX代表载频;SUMA代表SUMA、SUMP、SUMX。BTS硬件组成各种指示灯状态TRERSLRSL连接状态OPTRE运行状态TX传输状态(非BCCH)BCCHBCCH传输状态Fault告警状态,两个灯状态一致5Vpower3.3vpower常亮RSL连接正常正常运行在SDC/CBC/TCH上传输正常严重告警正常正常闪烁正在连接RSL初始化发射中,正常状态非严重告警灭RSL断开未运行不传输非BCCH载频正常无告警不正常不正常RAVSWRA天线1的驻波比状态VSWRB天线2的驻波比状态O&MO&M状态ALARM告警情况(两个灯同)5V5v电源状态12V12v电源状态常亮正常正常IOMLink运行IOMLink运作中使用5v电源使用12v电源闪烁有驻波比告警有驻波比告警无告警灭关闭关闭IOMLink未建立IOMLink未使用无告警无告警各种指示灯状态SUMOMLOML状态(黄灯)ABIS1Abis1的状态ABIS2Abis2的状态O&MO&MstatusfortheOMUOMU/FaultOMU告警状态TransFaultPS1/ONConverter1statusPS2常亮OML连接正常Abis1可用Abis2可用运行状态严重告警严重告警或模块无用使用Converter1使用Converter2闪烁OML正在连接未发现Abis1未发现Abis2运作前的过渡状态非严重告警非严重告警灭OML断开未使用Abis1未使用Abis2未使用无告警无告警未使用Converter1未使用Converter2当一个扇区大于四载频时,需要在该扇区增加ANY,连接方式如示意图:TRXTRX第二部分BBU-RRH站点维护RRHRRHDCpowerRRH链BBUAC/DCtoBSCEthernet/E1光纤GSMsitewithRRHBBU-RRH站点结构1)BBU和RRH之间的连接方式:链型或星型;2)BBU最大能连接的RRH数目:6RRH;3)BBU与RRH之间的最远距离是40km,RRH之间最远20km;4)传输接口:2E1forTDM;1Ethernet接口forIP。RRH的面板连线位于设备下方,所以设备必须竖直安装,接线面板朝下如图示,从左侧开始分别为:a)RF跳线接口:和天线连接;b)光纤接口:和SUMX19(BBU)连接;c)接地接口:设备保护地连接;d)AISG接口:提供可调天线接口;e)DC电源接口:直流电源连接;f)外部接口:提供外部告警接口;g)CPRI接口:WCDMA/LTE与RRH连接接口;h)RF跳线接口。RRH设备及面板接口BBU设备及面板接口2M线连接说明:Abis1连接到PORT1接口上;Abis2连接到PORT2接口上;E1电缆的芯线分别卡接在第2和5卡槽内;E1电缆的屏蔽线分别卡接在第1和4卡槽内;E1电缆的收信分别为1、2号卡槽;E1电缆的发信分别为4、5号卡槽;用工具顶住卡槽上方的连接片后,将芯线和屏蔽线分别插到卡槽...
