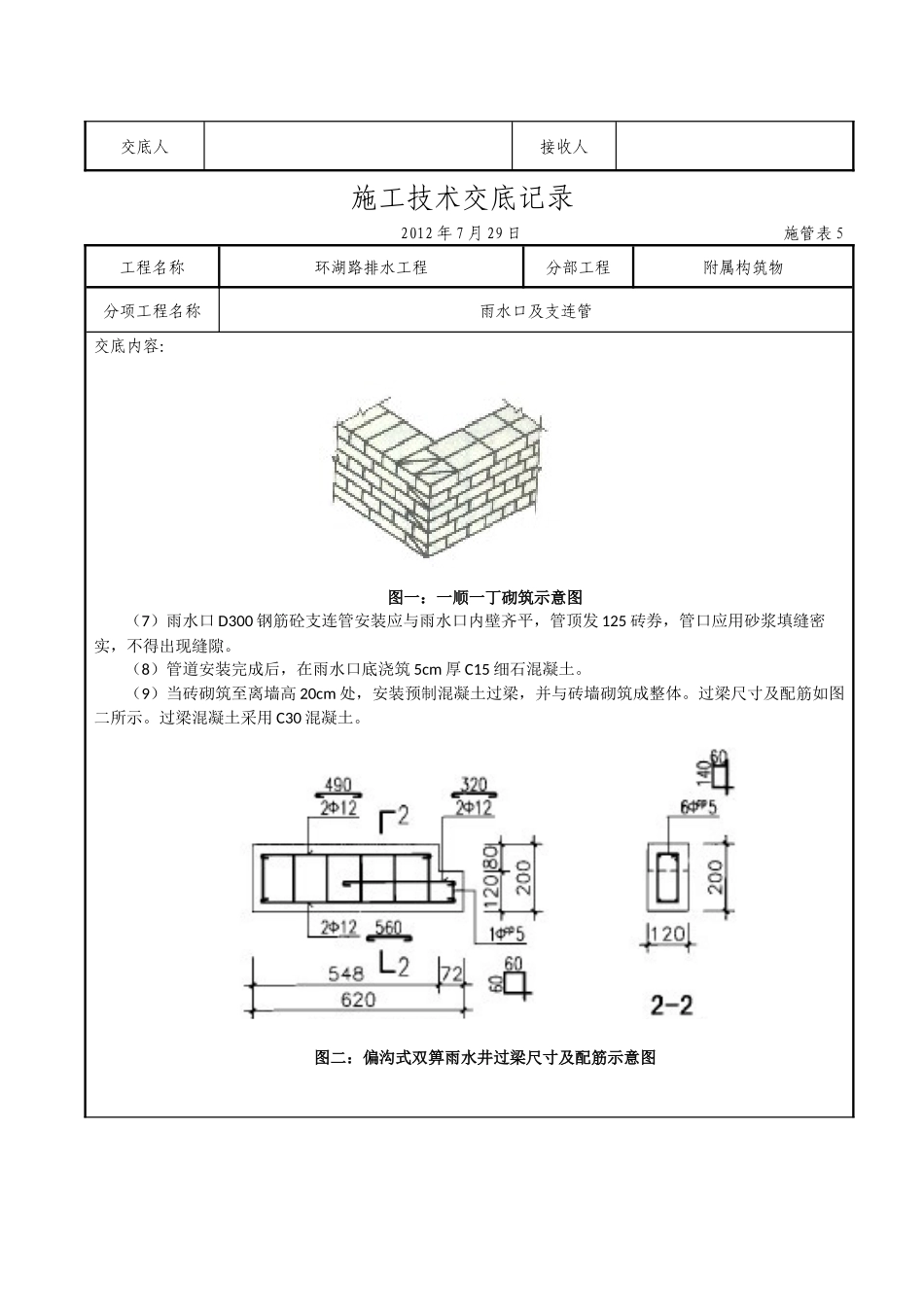

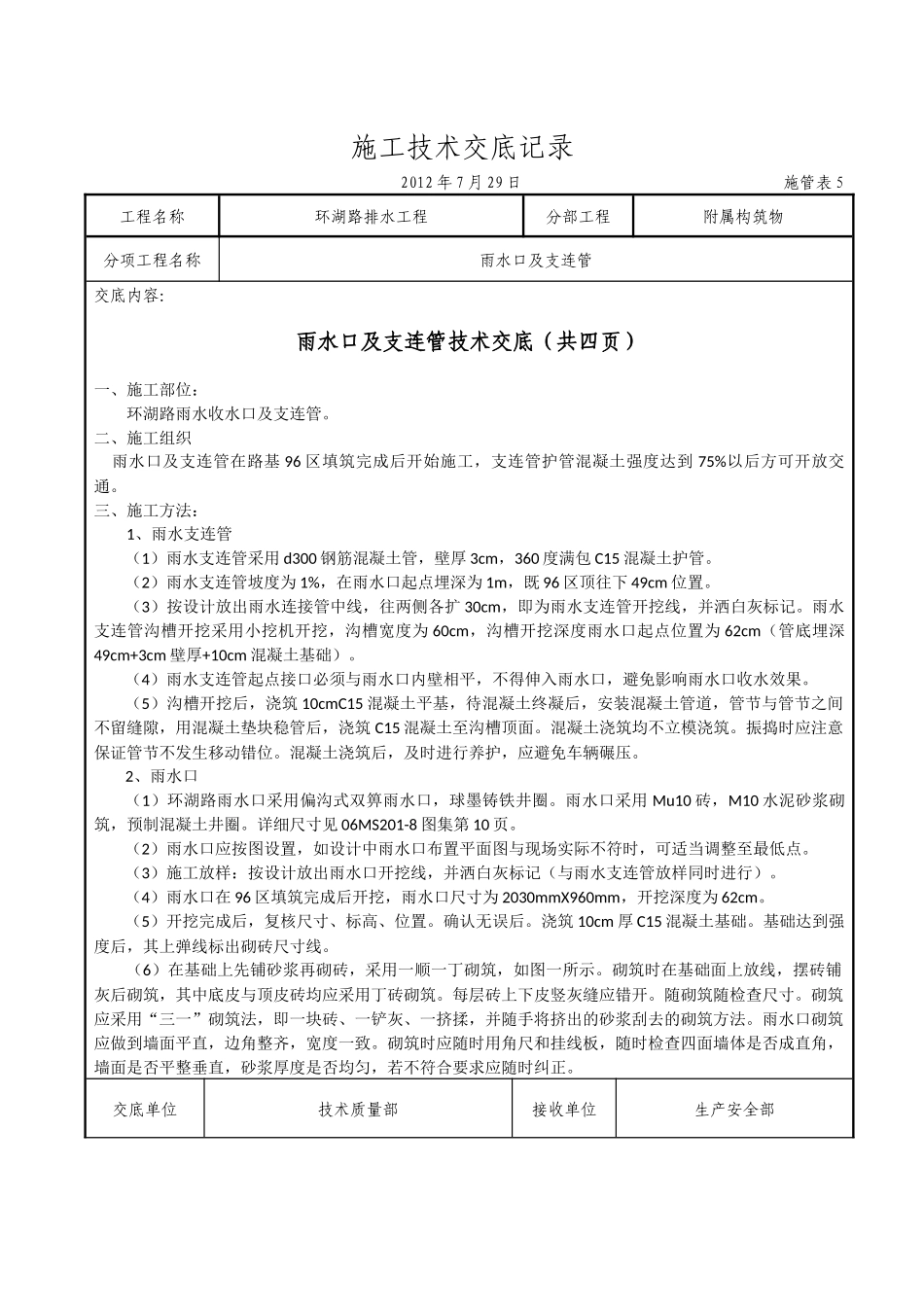

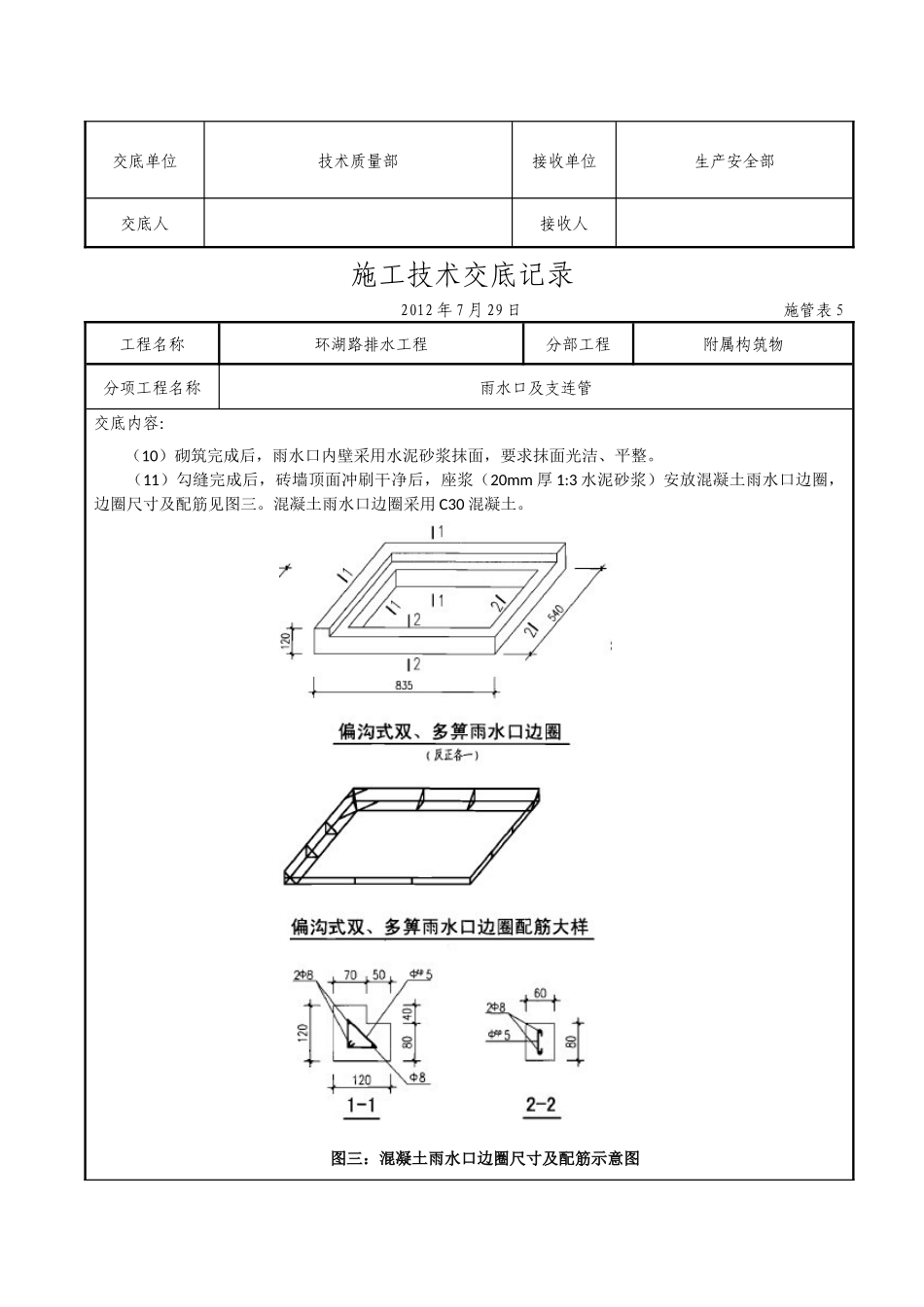

施工技术交底记录2012年7月29日施管表5工程名称环湖路排水工程分部工程附属构筑物分项工程名称雨水口及支连管交底内容：雨水口及支连管技术交底（共四页）一、施工部位：环湖路雨水收水口及支连管。二、施工组织雨水口及支连管在路基96区填筑完成后开始施工，支连管护管混凝土强度达到75%以后方可开放交通。三、施工方法：1、雨水支连管（1）雨水支连管采用d300钢筋混凝土管，壁厚3cm，360度满包C15混凝土护管。（2）雨水支连管坡度为1%，在雨水口起点埋深为1m，既96区顶往下49cm位置。（3）按设计放出雨水连接管中线，往两侧各扩30cm，即为雨水支连管开挖线，并洒白灰标记。雨水支连管沟槽开挖采用小挖机开挖，沟槽宽度为60cm，沟槽开挖深度雨水口起点位置为62cm（管底埋深49cm+3cm壁厚+10cm混凝土基础）。（4）雨水支连管起点接口必须与雨水口内壁相平，不得伸入雨水口，避免影响雨水口收水效果。（5）沟槽开挖后，浇筑10cmC15混凝土平基，待混凝土终凝后，安装混凝土管道，管节与管节之间不留缝隙，用混凝土垫块稳管后，浇筑C15混凝土至沟槽顶面。混凝土浇筑均不立模浇筑。振捣时应注意保证管节不发生移动错位。混凝土浇筑后，及时进行养护，应避免车辆碾压。2、雨水口（1）环湖路雨水口采用偏沟式双箅雨水口，球墨铸铁井圈。雨水口采用Mu10砖，M10水泥砂浆砌筑，预制混凝土井圈。详细尺寸见06MS201-8图集第10页。（2）雨水口应按图设置，如设计中雨水口布置平面图与现场实际不符时，可适当调整至最低点。（3）施工放样：按设计放出雨水口开挖线，并洒白灰标记（与雨水支连管放样同时进行）。（4）雨水口在96区填筑完成后开挖，雨水口尺寸为2030mmX960mm，开挖深度为62cm。（5）开挖完成后，复核尺寸、标高、位置。确认无误后。浇筑10cm厚C15混凝土基础。基础达到强度后，其上弹线标出砌砖尺寸线。（6）在基础上先铺砂浆再砌砖，采用一顺一丁砌筑，如图一所示。砌筑时在基础面上放线，摆砖铺灰后砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。每层砖上下皮竖灰缝应错开。随砌筑随检查尺寸。砌筑应采用“三一”砌筑法，即一块砖、一铲灰、一挤揉，并随手将挤出的砂浆刮去的砌筑方法。雨水口砌筑应做到墙面平直，边角整齐，宽度一致。砌筑时应随时用角尺和挂线板，随时检查四面墙体是否成直角，墙面是否平整垂直，砂浆厚度是否均匀，若不符合要求应随时纠正。交底单位技术质量部接收单位生产安全部交底人接收人施工技术交底记录2012年7月29日施管表5工程名称环湖路排水工程分部工程附属构筑物分项工程名称雨水口及支连管交底内容：图一：一顺一丁砌筑示意图（7）雨水口D300钢筋砼支连管安装应与雨水口内壁齐平，管顶发125砖券，管口应用砂浆填缝密实，不得出现缝隙。（8）管道安装完成后，在雨水口底浇筑5cm厚C15细石混凝土。（9）当砖砌筑至离墙高20cm处，安装预制混凝土过梁，并与砖墙砌筑成整体。过梁尺寸及配筋如图二所示。过梁混凝土采用C30混凝土。图二：偏沟式双箅雨水井过梁尺寸及配筋示意图交底单位技术质量部接收单位生产安全部交底人接收人施工技术交底记录2012年7月29日施管表5工程名称环湖路排水工程分部工程附属构筑物分项工程名称雨水口及支连管交底内容：（10）砌筑完成后，雨水口内壁采用水泥砂浆抹面，要求抹面光洁、平整。（11）勾缝完成后，砖墙顶面冲刷干净后，座浆（20mm厚1:3水泥砂浆）安放混凝土雨水口边圈，边圈尺寸及配筋见图三。混凝土雨水口边圈采用C30混凝土。图三：混凝土雨水口边圈尺寸及配筋示意图交底单位技术质量部接收单位生产安全部交底人接收人施工技术交底记录2012年7月29日施管表5工程名称环湖路排水工程分部工程附属构筑物分项工程名称雨水口及支连管交底内容：（12）雨水口砖砌完成后，经隐蔽验收后方可回填，井周回填必须分层填筑，分层厚度不大于30cm，回填采用打夯机进行夯实，不得采用压路机进行压实，以免损坏雨水口，回填材料及压实度要求同周边路基（基层）。（13）雨水井井圈表面高程应比该处道路路面低30mm，并与附近路面顺接，由于环湖路道路平石为25cm宽，雨水箅子宽度为40cm，因此在施工中需特别注意雨水箅子附近平石安装坡度。...
