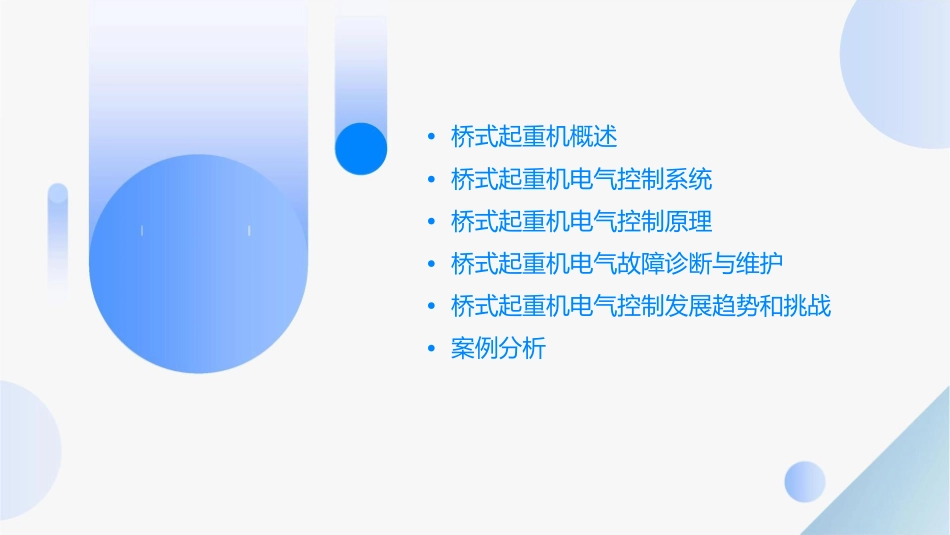

式起重机气制件•桥式起重机概述•桥式起重机电气控制系统•桥式起重机电气控制原理•桥式起重机电气故障诊断与维护•桥式起重机电气控制发展趋势和挑战•案例分析式起重机概述01桥式起重机的定义桥式起重机是一种在固定跨间内吊装重物的起重机，其结构主要由桥架、大车运行机构、小车、电气设备和安全装置等组成。桥式起重机的主要特点是可以根据不同的工作需要，将吊钩或抓斗等吊具放置在跨间任意位置，通过大车和小车的运行，实现对重物的水平和垂直运输。桥式起重机的分类根据用途不同，桥式起重机可以分为通用桥式起重机和专用桥式起重机两大类。通用桥式起重机适用于一般场合，具有较广的通用性，其结构形式和尺寸已经标准化。专用桥式起重机则针对特定的工作需求设计，具有特定的功能和结构形式，如冶金桥式起重机、电站桥式起重机等。桥式起重机的应用场景桥式起重机广泛应用于各种工业生产领域，如钢铁、有色金属、煤炭、化工、电力、机械制造等。在港口、码头和物流中心等场所，近年来，随着自动化和智能化技术的发展，桥式起重机也逐渐应用于各种自动化生产线和智能物流系统。桥式起重机也得到了广泛应用，主要用于货物的装卸和搬运。式起重机气控制系02电气控制系统的组成控制柜传感器包含各种电气元件，如接触器、继电器、控制器等，实现起重机的控制功能。如重量传感器、位置传感器等，用于检测起重机的状态和位置。电源系统操作台执行器如电动机、制动器等，根据控制信号执行相应的动作。包括电源、配电柜、电缆等，为起重机提供电力。包含操作按钮、开关、仪表等，供操作人员远程控制起重机。电气控制系统的功能01020304升降控制大小车移动控制制动控制安全保护通过控制电动机的正反转实现起重机的升降动作。通过控制电动机的正反转实现起重机的大小车移动。通过制动器控制起重机的停止通过传感器检测起重机的状态和位置，实现安全保护功能，如过载保护、位置保护等。和保持位置。电气控制系统的特点实时性起重机在工作中需要实时响应控制信号和传感器信号，因此电气控制系统需要具备实时响应能力。高可靠性由于起重机属于特种设备，对电气控制系统的可靠性要求很高，需要具备抗干扰、容错等技术措施。可维护性由于起重机工作环境的特殊性，电气控制系统需要具备方便的维护和检修功能，以便及时发现和解决问题。式起重机气控制原理03起重机的基本操作010203上升操作下放操作左右移动操作通过控制电磁阀的通电，使得起重机吊钩上升。通过控制电磁阀的断电，使得起重机吊钩下降。通过控制电磁阀的通电和断电，使得起重机左右移动。电气控制回路起升回路大小车移动回路保护回路用于控制吊钩的升降动作。用于控制起重机在水平面用于防止起重机过载、欠压、断相、失压等异常情况对设备的影响。上的移动动作。保护措施过载保护断相保护通过过载保护器对起重机起升机构进行保护，防止过载对设备造成损坏。通过断相保护器对起重机电源进行保护，防止断相对设备造成损坏。欠压保护失压保护通过欠压保护器对起重机电源通过失压保护器对起重机电源进行保护，防止失压对设备造成损坏。进行保护，防止欠压对设备造成损坏。式起重机气故障断04常见故障及排除方法控制器故障01控制器是起重机的重要部件，常见的故障包括控制信号无法传输、控制器电路板损坏等。排除方法包括检查控制器连接线路是否正常，控制器电路板是否损坏，及时更换损坏的部件。电机故障02电机是驱动起重机运行的关键部件，常见的故障包括电机过热、电机噪音过大等。排除方法包括检查电机轴承是否损坏，电机是否安装正确，及时更换损坏的部件。接触器故障03接触器是控制起重机电机的开关，常见的故障包括接触器触点烧坏、接触器不吸合等。排除方法包括检查接触器触点是否接触良好，接触器线圈是否损坏，及时更换损坏的部件。维护和保养建议定期检查清洁和维护记录和维护档案定期对起重机电气系统进行检查，包括控制器、电机、接触器等部件，及时发现并排除故障。定期清洁起重机电气系统，避免灰尘和杂物影响电气部件的正常工作。同时，定期对起重机进行润滑和维护，确保机械部件的正常运转。建立起重机电气系统...
