数字信号处理DSP数字滤波器的基本概念及一些特殊滤波器课件VIP免费

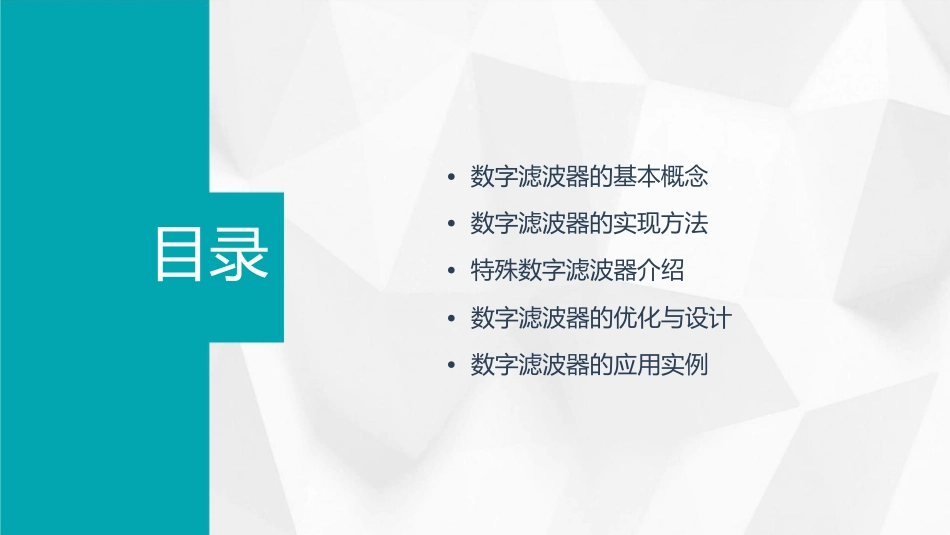

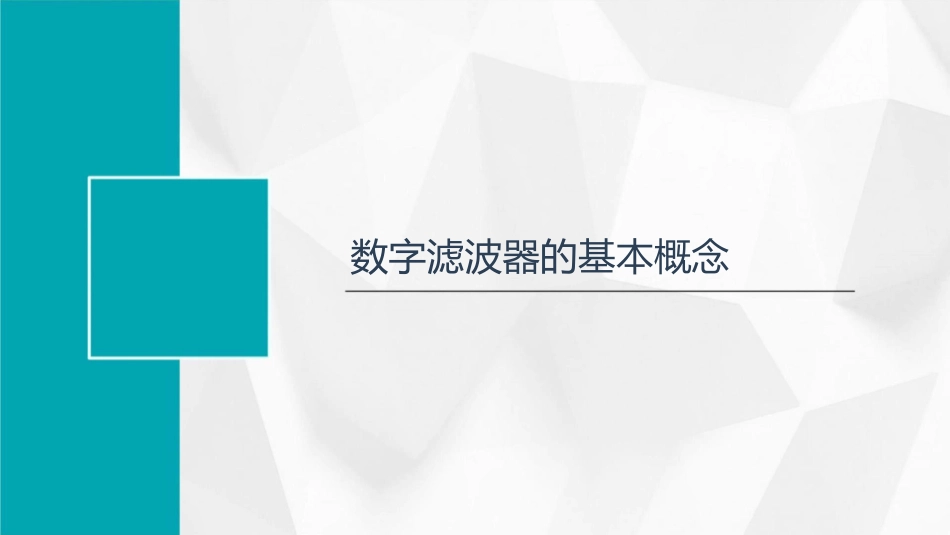

件•数字滤波器的基本概念•数字滤波器的实现方法•特殊数字滤波器介绍目录•数字滤波器的优化与设计•数字滤波器的应用实例数字滤波器的基本概念数字滤波器的定义与分类数字滤波器定义为能够实现离散时间信号处理的算法或方程，通常在数字信号处理系统中用于改善信号的质量和特征。数字滤波器主要分为有限脉冲响应（FIR）和无限脉冲响应（IIR）两类，其中FIR滤波器的输出仅依赖于过去的输入数据，而IIR滤波器的输出则依赖于过去的输入和输出数据。数字滤波器的特性与性能指标数字滤波器具有稳定性、可重复性、高精度和低成本等特性。数字滤波器的性能指标主要包括滤波特性的选择、阻带衰减、通带偏差、阻带偏差以及过渡带宽度等。数字滤波器的应用场景与优势数字滤波器广泛应用于图像处理、语音信号处理、雷达信号处理等领域。数字滤波器的优势在于能够克服模拟滤波器的一些缺点，如易受干扰、精度低、不易复制等，同时具有处理速度快、精度高、稳定性好等优点。数字滤波器的实现方法IIR数字滤波器的实现方法直接形式通过串联、并联或反馈连接的方式将基本运算单元（如加法器、乘法器和延迟器）组合起来，构成IIR数字滤波器的系统函数。间接形式利用信号的倒谱或Z变换等方法，将IIR数字滤波器转化为更简单的形式，如移动平均滤波器或低通滤波器。FIR数字滤波器的实现方法直接形式通过串联、并联或反馈连接的方式将基本运算单元（如加法器和乘法器）组合起来，构成FIR数字滤波器的系统函数。间接形式利用信号的傅里叶变换等方法，将FIR数字滤波器转化为更简单的形式，如高通滤波器或带通滤波器。数字滤波器的稳定性与有限字长效应稳定性数字滤波器的稳定性是指在输入信号为任意实数时，输出信号的幅度不会趋于无穷大。对于IIR数字滤波器，如果系统函数的极点在单位圆外，则系统不稳定；对于FIR数字滤波器，如果系统函数的零点在单位圆外，则系统不稳定。有限字长效应由于数字信号处理中使用的数字字长是有限的，因此数字滤波器在处理信号时会产生误差。这种误差包括量化误差、截断误差和舍入误差等。特殊数字滤波器介绍梳状滤波器总结词减小频率范围详细描述梳状滤波器是一种特殊类型的数字滤波器，其频率响应类似于“梳子”，在一定频率范围内减小了信号的传递，而在这个范围之外则允许信号通过。这种滤波器通常用于减小信号中的高频噪声。陷波滤波器总结词抑制特定频率详细描述陷波滤波器是一种特殊的数字滤波器，其频率响应类似于“陷坑”，在某一特定频率处完全抑制信号的传递，而在这个频率之外则允许信号通过。这种滤波器通常用于消除信号中的特定频率成分。全通滤波器总结词改善相位特性详细描述全通滤波器是一种特殊的数字滤波器，其频率响应在所有频率上都是相同的，只是幅度有所不同。这种滤波器可以改善信号的相位特性，但不会改变信号的频率成分。最小相位滤波器与最大相位滤波器总结词改变信号的相位特性详细描述最小相位滤波器和最大相位滤波器都是特殊的数字滤波器，它们可以改变信号的相位特性。最小相位滤波器的相位响应在所有频率上都是最小的，而最大相位滤波器的相位响应在所有频率上都是最大的。这两种滤波器都可以用于改变信号的相位特性，但不会改变信号的频率成分。数字滤波器的优化与设计最优设计法最小均方误差最优01以最小化输出信号的均方误差为目标，通过优化滤波器参数达到最优的滤波效果。最大信噪比最优02以最大化滤波器输出的信噪比为目标，通过优化滤波器参数达到最优的滤波效果。最小二乘法03通过最小化实际输出与期望输出之间的差异，来优化滤波器参数。零点位移与极点配置法01零点位移法通过调整滤波器的零点位置，以实现对信号的滤波效果。02极点配置法通过配置滤波器的极点位置，以实现对信号的滤波效果。频率采样法基于频率采样的设计方法通过在频率域上对信号进行采样，并通过对采样数据进行处理，来设计数字滤波器。基于插值的方法通过在采样点之间进行插值运算，来设计数字滤波器。最少乘法法与格型法最少乘法法通过最小化滤波器的乘法运算量，来设计数字滤波器。这种方法通常采用格型结构来实现。格型法通过采用格型结构来实现数字滤...
