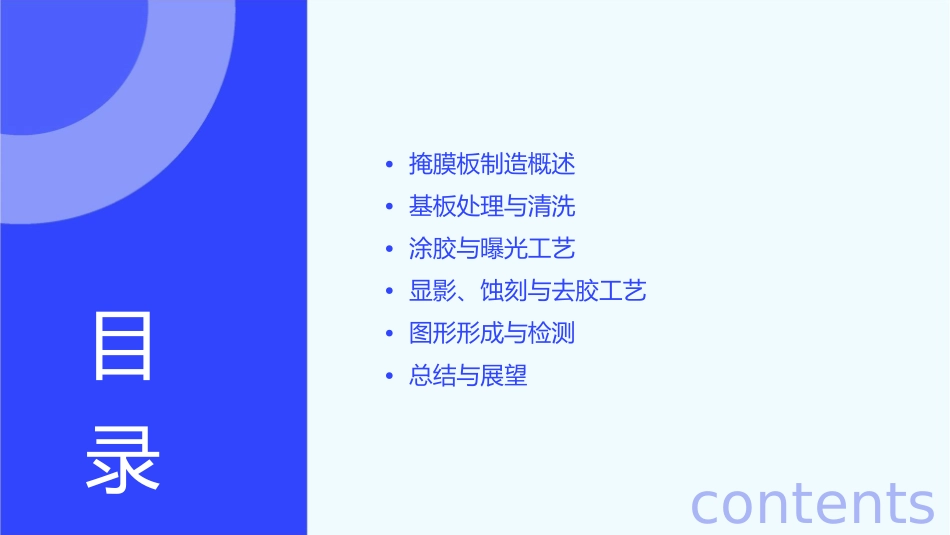

•掩膜板制造概述•基板处理与清洗•涂胶与曝光工艺•显影、蚀刻与去胶工艺•图形形成与检测•总结与展望目录contents掩膜板制造概述掩膜板定义与作用定义掩膜板是用于微电子、光电子等领域中的一种关键器件，其作用是在制造过程中对材料进行选择性加工或检测。作用掩膜板的主要作用是在制造过程中，通过遮挡或透过特定区域的光线或粒子束，实现对材料的局部加工或检测，从而达到制造特定器件的目的。制造工艺流程简介010203设计阶段制造阶段检测阶段根据器件需求进行掩膜板设计，包括版图绘制、尺寸标注等。将设计好的掩膜板图形通过光刻、刻蚀等工艺转移到基板上，形成所需的器件结构。对制造好的掩膜板进行质量检测，确保其符合设计要求。设备与材料准备设备准备光刻机、刻蚀机、检测设备等。材料准备基板、光刻胶、刻蚀液等。其中，基板材料应具有良好的光学性能和机械性能，光刻胶应具有高分辨率和良好的粘附性，刻蚀液应具有适当的刻蚀速率和选择性。基板处理与清洗基板选择与检查基板选择选用平整度高、无瑕疵、无污染的基板，确保掩膜板质量。基板检查通过目视、显微镜等方法检查基板表面，确保其质量符合要求。基板清洗方法化学清洗使用特定的化学药液清洗基板表面，去除油污、氧化物等污染物。物理清洗采用超声波、高压水枪等物理手段清洗基板表面，去除微粒、尘埃等污染物。清洗效果评估目视检查通过目视检查清洗后的基板表面，确保其无污渍、水痕等。接触角测量通过接触角测量仪测量清洗后基板表面的接触角，评估其亲水性，确保清洗效果达标。涂胶与曝光工艺涂胶材料选择及要求涂胶材料类型光刻胶、涂布胶等。要求良好的附着性、适当的粘度、均匀的涂布厚度、良好的抗蚀性和易剥离性。曝光设备介绍及操作要点曝光设备类型接触式曝光机、投影式曝光机等。操作要点设备校准、曝光时间控制、曝光能量选择、对准精度保证等。曝光质量检查与评估检查方法评估指标目视检查、显微镜检查、自动光学检测等。线宽、线距、套刻精度、缺陷密度等。VS显影、蚀刻与去胶工艺显影液配方及显影条件设置要点一要点二显影液配方显影条件设置包括主要成分、添加剂及其作用，如碱性水溶液、有机溶剂等。温度、时间、搅拌方式对显影效果的影响及优化建议。蚀刻液种类及蚀刻速率控制蚀刻液种类蚀刻速率控制酸性蚀刻液、碱性蚀刻液及其他特殊蚀刻液的优缺点及应用场景。蚀刻液浓度、温度、蚀刻时间等因素对蚀刻速率的影响及调整策略。去胶方法及设备介绍去胶方法设备介绍湿法去胶、干法去胶的原理、优缺点及适用范围。去胶设备的结构、工作原理及操作注意事项。图形形成与检测图形形成原理及设备介绍曝光原理设备组成设备选型利用曝光机将图形信息通过掩膜板传递至硅片上，形成所需电路图形。曝光机主要由光源、掩膜板夹持系统、硅片夹持系统和对准系统等组成。根据产品需求和工艺要求，选用适当的曝光机型号和配置。检测仪器使用方法及注意事项操作步骤将硅片放置在检测台上，调整焦距和亮度，观察图形质量。检测方法使用显微镜或自动检测设备对硅片上的图形进行检测。注意事项保持检测环境清洁，避免灰尘和杂物对检测结果的影响；定期对检测设备进行校准和维护，确保其准确性和可靠性。图形质量检测标准01020304完整性对准度线宽和间距清洁度图形应完整无缺失，边缘清晰。图形应与硅片上的对准标记对准，位置偏差在允许范围内。图形的线宽和间距应符合设计要求，且在一定范围内保持一致。硅片表面应无污渍、划痕等缺陷，保持清洁。总结与展望关键工艺环节回顾涂胶显影采用旋转涂胶或喷涂工艺，在基板上均匀涂覆光刻胶。通过显影液去除曝光区域或非曝光区域的光刻胶，形成所需图形。基板准备曝光刻蚀与去胶采用干法或湿法刻蚀工艺对基板进行刻蚀，去除多余材料，然后去除剩余的光刻胶。选择合适的基板材料，进行清洗、烘干和表面处理。利用光刻机对涂有光刻胶的基板进行曝光，将图形转移到光刻胶层。未来发展趋势预测高精度、高分辨率新材料与新工艺随着微电子、光电子等领域的发展，掩膜板制造将追求更高精度和高分辨率。研发新型基板材料、光刻胶及刻蚀工艺，提高掩膜板性能和制造效率。智能...
