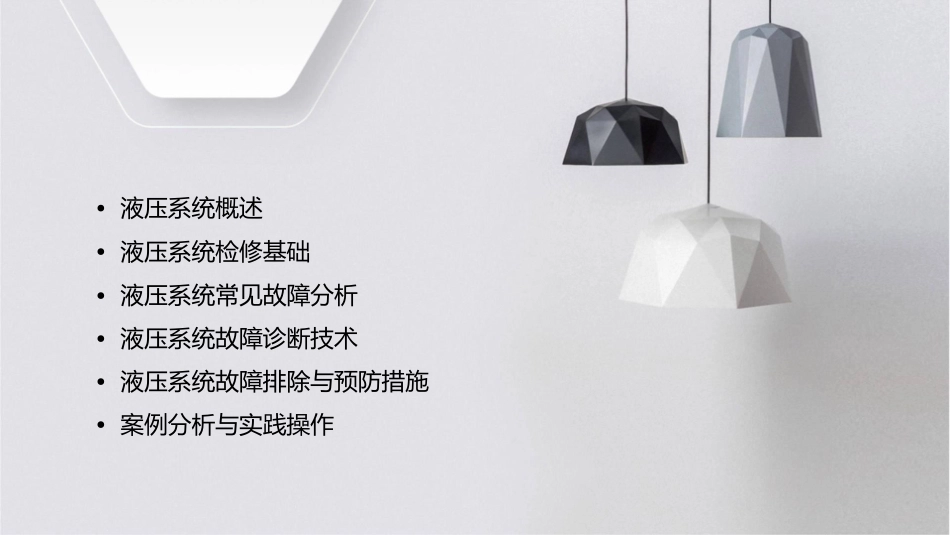

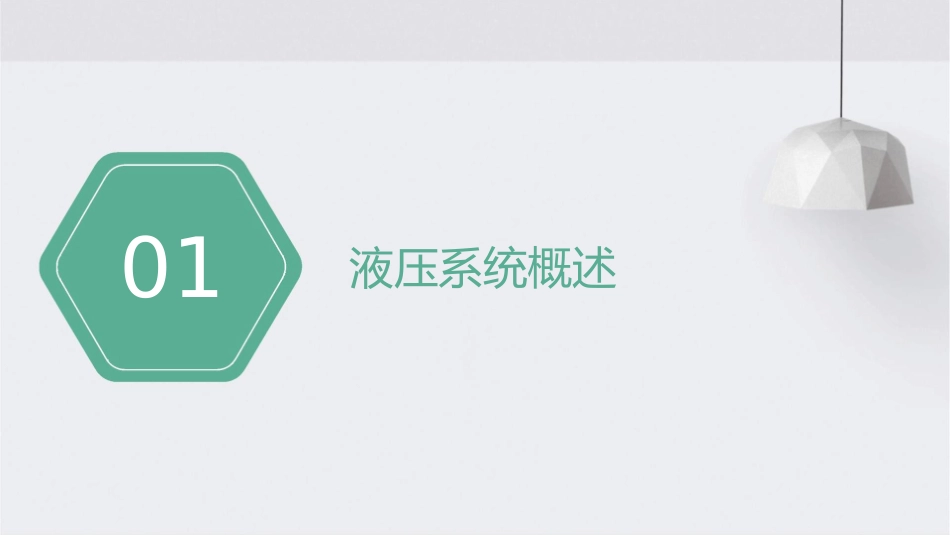

液压系统检修与故障分析课件$number{01}目•液压系统概述•液压系统检修基础•液压系统常见故障分析•液压系统故障诊断技术•液压系统故障排除与预防措施•案例分析与实践操作01液压系统概述液压系统的定义与组成定义液压系统是一种利用液体压力能进行能量转换和传递动能的传动系统。组成液压系统通常由液压泵、液压缸、液压阀、管道、油箱等主要元件组成，根据需要还可能包括其他辅助元件，如过滤器、冷却器、蓄能器等。液压系统的特点与工作原理特点液压系统具有功率密度高、动作惯性小、调速范围大、易于实现自动化等优点，但同时也存在易受温度影响、油液污染敏感、维护要求高等缺点。工作原理液压系统的工作原理基于帕斯卡原理，即通过密封液体传递压力能，实现能量转换和传递。液压泵作为系统的动力源，将机械能转换为液体压力能，然后通过液压阀的控制实现对液体流动方向、压力和流量等参数的调节，最终将液体压力能转换为执行机构的动能或势能。液压系统的应用领域液压系统广泛应用于各种工业设备中，如机床、塑料机械、压机、冶金设备等。工业领域汽车中的刹车系统、转向系统等都采用了液压技术。汽车领域军事领域军事装备中的火炮操纵、导弹发射等也大量采用液压技术。02液压系统检修基础液压系统检修的重要性确保设备正常运行液压系统是许多设备的重要组成部分，其正常运行对于设备的整体性能和安全性至关重要。定期检修可以及时发现并解决潜在问题，避免因小问题导致的大故障。123延长设备使用寿命通过定期检修，可以及时更换磨损或老化的部件，从而延长设备的使用寿命。这有助于降低维修成本和停机时间，提高设备的经济效益。提高设备性能检修过程中可以对液压系统进行优化和调整，从而提高设备的性能和效率。这有助于降低能耗、减少排放，为企业实现可持续发展目标做出贡献。液压系统检修的流程与注意事项准备工作清洗与更换对需要清洗的部件进行清洗，注意使用正确的清洗剂并确保彻底清洗干净。如有部件损坏或老化，应及时更换。在开始检修前，应先了解液压系统的原理、组成及各部件的功能。准备好所需的工具和设备，并确保安全防护措施到位。现场检查安装与调试对液压系统进行外观检查，查看是否有明显的漏油、破损等异常现象。同时，检查油位、油温、压力等参数是否正常。按照拆卸前的记录正确安装各部件，并进行调试。确保液压系统运行平稳、无泄漏，各项参数正常。后期维护拆卸与检查如有需要，拆卸部分部件进行检查。注意记录各部件的位置和顺序，避免安装时出现错误。检查部件是否有磨损、裂纹、腐蚀等现象，并做好记录。完成检修后，应按照设备维护要求进行后续的保养和维护，以确保液压系统的长期稳定运行。液压系统检修的常用工具与设备0102螺丝刀、扳手等常用工具：用于拆卸和安装部油脂枪、油桶等润滑工具：用于加注润滑油或润滑脂。件。0304压力表、流量计等测量工具：用于检测液压系统的压力和流量。滤油机、吸油机等清洗设备：用于清洗液压系统中的油污和杂质。03液压系统常见故障分析液压系统压力异常总结词压力异常是液压系统中常见的故障之一，可能导致系统无法正常工作。详细描述液压系统压力异常的原因可能包括油泵故障、溢流阀调节不当或损坏、液压油粘度过高或过低等。解决压力异常的方法包括检查油泵和溢流阀的工作状态，调整溢流阀的调节值，更换合适的液压油等。液压系统流量异常总结词流量异常可能导致液压系统动作缓慢或不动作，影响设备的正常工作。详细描述液压系统流量异常的原因可能包括油泵磨损、管道阻力过大、油缸或马达泄漏等。解决流量异常的方法包括检查油泵和管道的磨损情况，清理或更换滤油器，检查油缸和马达的密封件等。液压系统温度异常总结词温度异常可能对液压系统的性能和使用寿命产生负面影响。详细描述液压系统温度异常的原因可能包括油泵和溢流阀的效率低下、冷却器故障、液压油质量差等。解决温度异常的方法包括更换效率更高的油泵和溢流阀，修复冷却器，更换高质量的液压油等。液压系统噪音和振动总结词噪音和振动是液压系统中常见的故障表现，可能对设备和操作人员造成危害。详细描述液压系统噪音和振动的原因可...
